Реферат

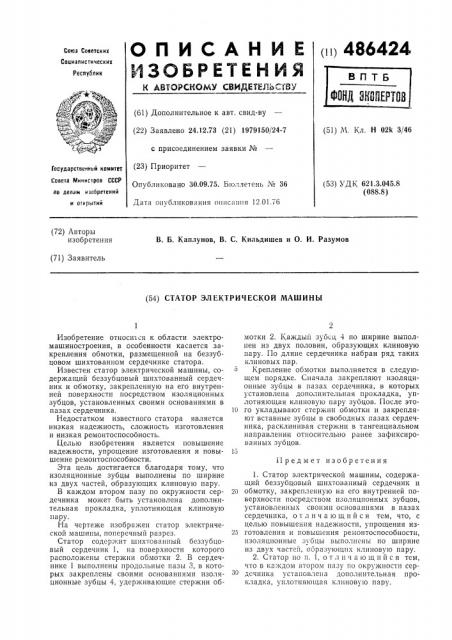

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

Х АВТОРСКОМУ СВИДЕТЕПЬ ТВУ пп 486424

Союз Советскик

Соаиалистическик

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 24.12.73 (21) 1979150/24-7 с присоединением заявки Ке (23) Приоритет

Опубликовано 30.09.75. Ьюллетень М 36

Дата опубликования описания 12.01.76 (51) М. Кл. Н 02k 3/46

Гасударственный комитет

Сове а Министров СССР ло делам изобретений и открытий (53) УДК 621.3.045.8 (088.8) (72) Лвторы изобретения

В. Б. Каплунов, В. С. Кильдишев и О. И. Разумов (71) Заявитель (54) СТАТОР ЭЛЕКТРИЧЕСКОИ МАШИНЪ1

Изобретение относится к области электромашиностроения, в особенности касается закрепления обмотки, размещенной на беззубцовом шихтованном сердечнике статора.

Известен статор электрической машины, содержащий беззубцовый шихтованный сердечник и обмотку, закрепленную на его внутренней поверхности посредством изоляционных зубцов, установленных своими основаниями в пазах сердечника.

Недостатком известного статора является низкая надежность, сложность изготовления и низкая ремонтоспособность.

Целью изобретения является повышение надежности, упрощение изготовления и повышение ремонтоспособности.

Эта цель достигается благодаря тому, что изоляционные зубцы выполнены по ширине из двух частей, образующих клиновую пару.

В каждом втором пазу по окружности сердечника может быть установлена дополнительная прокладка, уплотняющая клиновую пару.

На чертеже изображен статор электрической машины, поперечный разрез.

Статор содержит шихтованпый беззубцовый сердечник 1, на поверхности которого расположены стержни обмотки 2. В сердечнике 1 выполнены продольные пазы 3, в которых закреплены своими основаниями изоляционные зубцы 4, удерживающие стержни обмотки 2. Каждьш зубсц 4 по ширине выполнен из двух половин, образующих клиновую пару. По длине сердечника набран ряд таких клиновых пар.

Крепление обмотки выполняется в следующем порядке. Сначала закрепляют изоляционные зубцы в пазах сердечника, в которых установлена дополнительная прокладка, уплотняющая клиновую пару зубцов. После это10 ro укладывают стержни обмотки и закрепляют вставные зубцы в свободных пазах сердечника, расклинивая стержни в тангенциальном направлении относительно ранее зафиксированных зубцов.

П редм ет изобретения

1. Статор электрической машины, содержащий беззубцовый шихтованный сердечник и

20 обмотку, закрепленную íà его внутренней поверхности посредством изоляционных зубцов, установленных своими основаниями в пазах сердечника, отличающийся тем, что, с целью повышения надежности, упрощения из2з готовления и повышения ремонтоспособности, изоляционные зубцы выполнены по ширине из двух частей, образующих клиновую пару.

2. Статор по п. 1, о т л п ч а ю шийся тем, что в каждом втором пазу по окружности сердечника установлена дополнительная прокладка, уплотняющая клиновую пару.

486424

Составитель 3. Горник

Редактор Г. Яковлева Техред 3. Тараненко Корректор Т, Фисенко

Заказ 3259/11 Изд. Ма 1827 Тираж 782 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7Ê-35, Раушская наб., д. 4,5

Типография, пр. Сапунова, 2
