IIII 486453

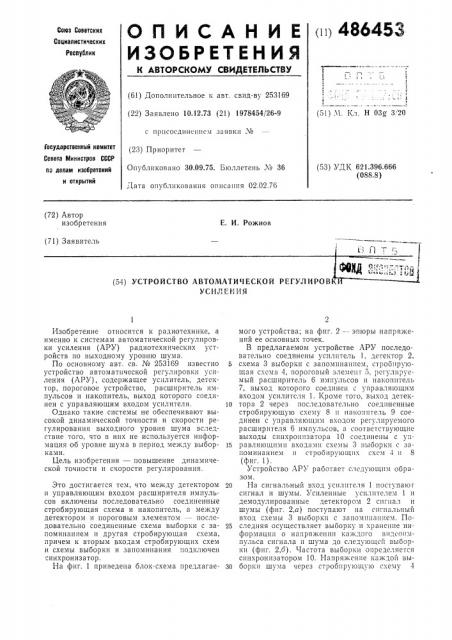

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
I
1 е
k с: (51) Ч, К., H 03 3 20 (61) Дополнительное к авт. свид-ву 253169 (22) Заявлено 10.12.73 (21) 1978454/26-9 с присоединением заявки №
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (23) Приоритет
Опубликовано 30,09.75. Бюллетень № 36 (53) УДК 621.396.666 (088.8 }
Дата опубликования описания 02.02.76 (72) Автор изобретения
Е. И. Рожнов (71) Заявитель (54) УСТРОЙСТВО АВТОМАТИЧЕСКОЙ РЕГ
УСИЛЕНИЯ
Изобретение относится к радиотехнике, а именно к системам автоматической регулировки усиления (АРУ) радиотехнических устройств по выходному уровню шума.
По основному авт. св. № 253169 известно устройство автоматической регулировки усиления (АРУ), содержащее усилитель, детектор, пороговое устройство, расширитель импульсов и накопитель, выход которого соединен с управляющим входом усилителя, Однако такие системы не обеспечивают высокой динамической точности и скорости регулирования выходного уровня шума вследствие того, что в них не используется информация оо уровне шума в период между выборками.
Цель изобретения — повышение динамической точности и скорости регулирования.
Это достигается тем, что между детектором и управляющим входом расширителя импульсов включены последовательно соединенные стробирующая схема и накопитель, а между детектором и пороговым элементом — последовательно соединенные схема выборки с запоминанием и другая стробирующая схема, причем к вторым входам стробирующих схем и схемы выборки и запоминания подключен синхронизатор.
На фиг. 1 приведена блок-схема предлагаемого устройства; »а фиг. 2 — эпюры напряжений ее основных точек.
В предлагаемом устройстве АРУ последовательно соединены усилитель 1, детектор 2, 5 схема 3 выборки с запоминанием, стробпрующая схема 4, пороговый элемент 5. регулируемый расширитель 6 импульсов и накопитель
7, выход которого соединен с управляющим входом усилителя 1. Кроме того, выход детек10 тора 2 через последовательно соединенные стробирующую схему 8 и накопитель 9 соединен с управляющим входом регулируемого расширителя б импульсов, а соответствующие выходы синхронизатора 10 соед1гнены с уп15 равляющпмп входами схемы 3 выборки с запоминанием и стробирующпх схем 4 и 8 (фиг. 1).
Устройство АРУ работает следующим образом.
20 На сигнальный вход усилителя 1 поступают сигнал и шумы. Усиленные усилителем 1 и демодулированные детектором 2 сигнал и шумы (фиг. 2,a) поступают на сигнальный вход схемы 3 выборки с запоминанием. По25 следняя осуществляет выборку и хранение информации о напряжении каждого впдеои. 1пульса сигнала и шума до следующей выборки (фиг. 2,б). Частота выборки определяется синхронизатором 10. Напряжение каждой вы30 борки шума через стробпрующую схему 4 поступает на пороговый элемент 5 (фиг. 2,в), который усиливает и пропускает на запускающий вход регулируемого расширителя 6 импульсов только импульсы напряжения, превышающие напряжение срабатывания порогового элемента 5 (фиг. 2,г). Поэтому частота следования импульсов напряжения на выходе регулируемого расширителя 6 импульсов определяется частотой выборки шума и, главным образом, соотношением уровня шума и напряжения срабатывания порогового элемента Ы. Длительность импульсов напряжения на выходе регулируемого расширителя 6 импульсов определяется только напряжением, приложенным к его управляющему входу. Нано" ïåëü 7 формирует из последовательности
1 импульсов, поступающих íà его вход, pery.iнрующее напряжение АРУ, которое осущес вляет стабилизацию выходного уровня шума путем соответствующего изменения коэффициента усиления усилителя 1.
Для :овышения динамической точности и скорости регулирования выходного уровня шума необходимо производить автоматическую коррекцию коэффициента передачи петли обратной связи системы АРУ изменением длительности импульсов, поступающих на нако,итель 7 в пределах от тип до тиакс (фиг. 2,д), соответственно изменению уровня шума и в интервалах между выборками.
С этой целью напряжение детектора 2 через
5 стробирующую схему 8 и накопитель 9 подаегся на управляющий вход расширителя 6 импульсов, п;зи этом стробирующая схема 8 управляется синхронизатором 10 и осущестьляет запрет для прохождения сигнала, а на10 копптель 9 формирует напряжение, пропорциональное уровню шума в интервалах между импульсами сигнала (фиг. 2,е).
Предмет изобретения
15 Устройство автоматической регулировки усиления по авт. св. 253169, о т л и ч а ю щ е ес я тем, что, с целью повышения динамической точности и скорости регулирования, между детектором и управляющим входом расшири20 теля импульсов включены последовательно соединенные стробирующая схема и накопитель, а между детектором и пороговым элементом — последовательно соединенные схема выборки с запоминанием и другая строби25 рующая схема, причем к вторым входам стробирующих схем и схемы выборки с запоминанием подключен синхронизатор.
486453
Фй2 с.
