Реферат

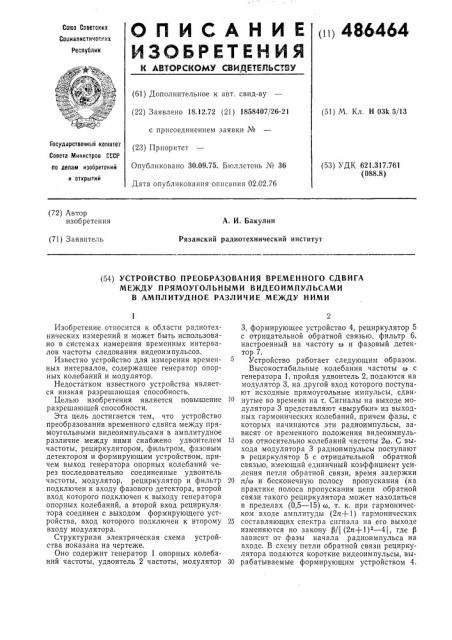

00 486464

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 18.12.72 (21) 1858407/26-21 с присоединением заявки Ке (23) Приоритет

Опубликовано 30.09.75. Бюллетень М 36

Дата опубликования описания 02.02.76 (51) М. Кл. Н 03k 5/13

Государственный комитет

Совета Министров СССР па делам изобретений и открытий (53) УДК 621.317.761 (088.8) (72) Автор изобретения

А. И. Бакулин

Рязанский радиотехнический институт (71) Заявитель (54) УСТРОЙСТВО ПРЕОБРАЗОВАНИЯ ВРЕМЕННОГО СДВИГА

МЕЖДУ П РЯМОУГОЛ ЬН Ь1МИ В ИД ЕОИМПУЛ ЬСАМ И

В АМПЛИТУДНОЕ РАЗЛИЧИЕ МЕЖДУ НИМИ

Изобретение относится к области радиотехнических измерений и может быть использовано в системах измерения временных интервалов частоты следования видеоимпульсов.

Известно устройство для измерения временных интервалов, содержащее генератор опорных колебаний и модулятор.

Недостатком известного устройства является низкая разрешающая способность.

Целью изобретения является повышение разрешающей способности.

Эта цель достигается тем, что устройство преобразования временного сдвига между прямоугольными видеоимпульсами в амплитудное различие между ними снабжено удвоителем частоты, рециркулятором, фильтром, фазовым детектором и формирующим устройством, причем выход генератора опорных колебаний через последовательно соединенные удвоитель частоты, модулятор, рециркулятор и фильтр подключен к входу фазового детектора, второй вход которого подключен к выходу генератора опорных колебаний, а второй вход рециркулятора соединен с выходом формирующего устройства, вход которого подключен к второму входу модулятора.

Структурная электрическая схема устройства показана на чертеже.

Оно содержит генератор 1 опорных колебаний частоты, удвоитель 2 частоты, модулятор

3, формирующее устройство 4, рециркулятор 5 с отрицательной обратной связью, фильтр 6, настроенный на частоту ю и фазовый детектор 7.

Устройство работает следующим образом.

Высокостабильные колебания частоты то с генератора 1, пройдя удвоитель 2, подаются на модулятор 3, на другой вход которого поступают исходные прямоугольные импульсы, сдвинутые во времени на т. Сигналы на выходе модулятора 3 представляют «вырубки» из выходных гармонических колебаний, причем фазы, с которых начинаются эти радиоимпульсы, зависят от временного положения видеоимпуль15 сов относительно колебаний частоты 2о. С выхода модулятора 3 радиоимпульсы поступают в рециркулятор 5 с отрицательной обратной связью, имеющий единичный коэффициент усиления петли обратной связи, время задержки

20 л/то и бесконечную полосу пропускания (на практике полоса пропускания цепи обратной связи такого рециркулятора может находиться в пределах (0,5 — 15) а, т. к. при гармоническом входе амплитуды (2n+1) гармонических

25 составляющих спектра сигнала на его выходе изменяются по закону l3/I (2п+1)2 — 4I. где Р зависит от фазы начала радиоимпульса на входе. B схему петли обратной связи рециркулятора подаются короткие видеоимпульсы, вы30 рабатываемые формирующим устройством 4.

486464

Аф,д, = + Ао„д

Аф,д, — -) Ао, д Vl + 3cos 2а- X

>< cos (arctg /, tg 2вт — гв-.).

Предмет изобретения

Составитель В. Степанов

Текред Т. Миронова

Редактор В. Булдаков

1(орректор О. Тюрина

Заказ 3342/18 Изд. Кз 1855 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2

Они размыкают цепь петли обратной связи рециркулятора в момент окончания входных радиоимпульсов с целью предотвращения генерации рециркулятора 5. Начало этих импульсов должно совпадать с задним фронтом входных видеоимпульсов, а длительность может быть не больше нескольких периодов частоты.

На выходе рециркулятора появляются нечетные периоды входных колебаний, из которых с помощью фильтра б выделяются колебания частоты оз. Амплитуды и фаза колебаний, выделяемых этим фильтром, будут связаны с фазой начала колебаний вырубленных радиоимпульсов соотношением

А = А, Pl + 3 cos q cos (а/ + arctg0,5 tg р), где q> — фаза начала колебаний вырубленного радиоимпульса, т. е. фаза колебаний частоты 2со в момент прихода соответствующего видеоимпульса.

С выхода фильтра 6 радиоимпульсы частоты го подаются на фазовый детектор 7, на который также подаются непрерывные колебания с генератора 1. Амплитуды видеоимпульсов на выходе фазового детектора будут равны

А4,д = Ао,

Если фаза начала колебаний, соответствующая первому «вырубленному» радиоимпульсу, равна нулю, то фаза начала колебаний второго радиоимпульса будет равна 2ол. При этом значение тр, соответствующее первому радиоимпульсу в предположении, что электрические длины каналов поступления сигналов на фазовый детектор одинаковы, может быть либо 0 либо л, значения тр для второго радиоимпульса будет больше по сравнению с первым на величину гот. Если для первого импульса гр=0, то

Таким образом, различие амплитуд видеоимпульсов на выходе фазового детектора функционально связано с временным сдвигом исходных прямоугольных видеоимпульсов.

Устройство преобразования временного сдвига между прямоугольными видеоимпульсами в амплитудное различие между ними, содержащее генератор опорных колебаний и модулятор, отличающееся тем, что, с целью повышения разрешающей способности, оно снабжено удвоителем частоты, рециркулятором, фильтром, фазовым детектором и формирующим устройством, причем выход генератора опорных колебаний через последовательно соединенные удвоитель частоты, модулятор, 30 рециркулятор и фильтр подключен к входу фазового детектора, второй вход которого подключен к выходу генератора опорных колебаний, а второй вход рециркулятора соединен с выходом формирующего устройства, вход ко35 торого подключен к второму входу модулятора.
