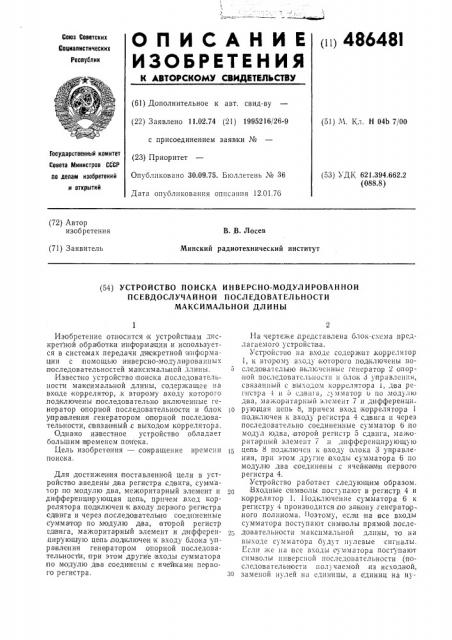

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 11.02.74 (21) 1995216/26-9 с присоединением заявки № (23) Приоритет (51) М. Кл. Н 04Ь 7/00

1осударственнык комитет

Совета Министров СССР (53) УДК 621.394.662.2 (088.8) ло делам изобретений Опубликовано 30.09.75. Ьюллетень № 36 и открытий

Дата опубликования описания 12.01.76 (72) Автор изобретения

В.,В. Лосев

Минский радиотехнический институт (71) Заявитель (54) УСТРОЙСТВО ПОИСКА ИНВЕРСНО-МОДУЛИРОВАННОЙ

ПСЕВДОСЛУЧАЙНОЙ ПОСЛЕДОВАТЕЛЬНОСТИ

МАКСИМАЛЬНОЙ ДЛИНЫ

Изобретение относится к устройствам дискретной обработки информации и используется в системах передачи HlcKpeTHQH информац ии с помощью инверсно-,модулированных последовательностей максимальной длины.

H3iBecTiHo устройство поиска,последовате.1ьности максимальной длины, содержащее на входе коррелятор,,к второму входу которого подключены последовательно включенные генератор опорной последовательности и блок упр а вл е ния,генератором опор ной последовательности, связанный с выходом коррелятора.

Однако HBIBec TtHoe устройc TIBQ обладает большим временем поиска.

Цель изобретения — со кращение времени поиска.

Для достиже н ия поставленной цели в устройство введены два регистра сдвига, сум ма1ор по модулю два, межоритарный элемент и дифференцирующая цепь, причем вход коррелятора подключен к входу перьвого pelH crpa сд вита и через последовательно соединенные сумма то р по мо|дулю pea, второй регистр

gBHI.a, мажоритарный элемент и дифференцирующ ую цепь подключен к входу блока упра вле ния генератором опорной последовательноcTIH, IIIðè 3Tом другие входы сумматора по модулю д ва соединены с ячейками первого регистра.

На чертеже представлена блок-схема предлагаемого устройства.

Устройс1во на входе содержит,коррелятор

1, к BTopo lу вход llioTopol подкlloHeHbl Ilo5 следо ва1сльпо включснныс генератор 2 опорной последовательности и олок д управ1епня, связанный с вы одом коррелятора I, два регист ра 4 и 5 сдвига, .умматор О по,модулю два, мажоритарный элемент 7 и дифференциIo рующая цепь 8, причем вход коррелятора 1 подключен к входу регистра 4 сдвига и через последовательно соединенные сумматор 6 ло модул юдва, второй регистр 5 сдвига, мажорита рный элемент 7 и дифференцирующую цепь 8 подключен к входу oaoha 3 уп равления, при этом другие входы сумматора 6 по модулю два соединены с ячейка ми первого регистра 4.

У|стройство работает следующим образом.

Входные символы поступают в регистр 4 и

:коррелятор 1. 11одключение сумматора 6 к регистру 4 произ водится по закону генеpaToIp-, ного полинома. 1 оэтому, если иа все входы сумматора поступают симово lbl прямой последовательности максимальной длины, то на выходе сумматора будут нулевые сигналы.

Если же на все входы сумматора поступают символы инверсной последовательности (последовательности пол чаемой .из исходной, Зо заменой нулей на единицы, а единиц íà H):486481 ли), то на выходе сумма тора будут единнчные сигналы. При приеме стыков последо вательностей с разным .знаком модуляцин состояние выхода сумматора может принимать как нуле вое, так и единичное значение,,причем последователь ность чередования нулей и единиц за висит от того, какая комбинация выбра на в качест ве начальной для генератора последовательности ма кси мальной длины.

Длина этой зоны равна уд военной длине реги стра 4.

Танским образом, регистр 4 и сумгматор 6 производят демодуляцию носледо вательности, оставляя на стыках различно модули рованHbIx tlIoñëåäîBàòåëüíoñòåé интервалы неопределенности, через которые происходит переход от последовательности символов одного знака к последовательностями символов другого зна ка. Обнаружив такой интервал неопределенности (на пример, с помощью дифференцирующей цепи) мож|но грубо указать момент начала последо вательност и, а точное ее положение определить пу терм пос aего B an eльното поиска в небольшом временном интервале . Вследствие воздейств|ия шумов н пруппах нодряд идущих сим|волов одного знака будут в стречаться сим волы противоположного з нака. Они будут маскировать моменты перехода от арямой носледо вательности к инверсной. Для исключения этого язвления служит регистр 5 и мажорита|рный.,элемент 7.

С по мощью их решение о каждом символе пр и нимается на основе анализа отрезка, записанного .в регистр 5. Поэтому влияние,шумов сильно ослабляется, Чем больше длина регистра 5, тем сильнее это ослабление. Сигнал с выхода мажорита рпо го элемента 7 поступает на дифференцирующую цепь 8. Импульс на вы;оде этой цепи с в идетельствует о моменте смены знака модуляции, т. е. о начале последо вательности максимальной длины, Этот импульс подается на олйк 3 управления, .который организует последовательный поиск в небольшом временном интервале, около в ременного положения этого импульса.

Для этого раз решается работа опорного гсне рато ра 2, а сигнал этого генератора,коррели руется с входным сигналом с помощью коррелятора 1. При обнаружении сигнала коррелятор 1 выдает импульс захвата и оконча ния аоиска. Е|сли же сипнал в данной временной области (около импульса с выхода дифференцирующей цепи 8) не обнаружен, то это овна|чает, что им пульс с выхода дифференцирующей цепи 8 дал благодаря воздейст в и|о шумов, ложное целеуказание. При этом ож идается (следующий импульс, и попытка обнаружить сигнал повторяется.

Предмет изобретения

Устройство поиска инве рсно-модулированной псевдослучайной последователь ности максимальной длины, содержащее на Bxoge коррелятор, IK BToðoìó,Bõoäó .которого нодключены последовательно включенные генератор опо р ной последовательности и блок управления генератором о порной последовательности, связанный,с выходом коррелятора, о тл и ч а ю щ е е с я тем, (что, с целью сокращеЗО ния време ни ноиска, возведены два регистра сдвига, сумматор allo модулю два, маскоритарный элемент и дифференцнрующая це пь, причем вход коррелятора подключен к входу первого регистра сдвига и через,последо в а35 тельно соединенные сумматор по модулю два, второй регистр сдвига, мажоритарный элемент и дифференцирующую цепь подключен к входу блока управления генератором опорной последовательности, дри этом другие

4з входы сумматора по модулю два,соединены с ячейками первого регистра.

4S648i захКата
