Способ приготовления катализатора для гидрирования органических соединений

Способ приготовления катализатора для гидрирования органических соединений

Иллюстрации

Показать все

Реферат

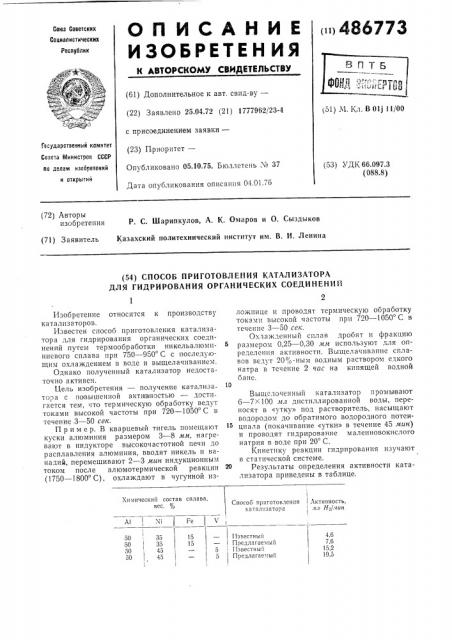

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 486773

Союз Советских

Социалистических

Республик

Р"- + ф», ЪВ "-гг (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.04.72 (21) 1777962/23-4 (51) М. Кл. В 01j 11/00 с присоединением заявки— (23) Приоритет—

Опубликовано 05.10.75. Бюллетень ¹ 37

Дата опубликования описания 04.01.76

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 66.097.3 (088.8) (72) Авторы изобретения

P. С. Шарипкулов, А. К. Омаров и О. Сыздыков (71) Заявитель Казахский политехнический институт им. В. И. Ленина (54) СПОСОБ ПРИГОТОВЛЕНИЯ КАТАЛИЗАТОРА

ДЛЯ ГИДРИРОВАНИЯ ОРГАНИЧЕСКИХ СОЕДИНЕНИИ

Активность, .ил Н./.инн

Химический состав сплава, вес. %

Способ приготовления катал..затора

А1, Х1

Fe — 11звестны и — Предлагаемый

5, 11звестны:":

5 Предлагаемый

50 35

50 (35

50 45

50 45

4,6

7,6

15,2

10,5

Изобретение относится к производству катализаторов.

Известен способ приготовления катализатора для гидрирования органических соединений путем термообработки никельалюминиевого сплава при 750 — 950 С с последующим охлаждением в воде и выщелачиванием.

Однако полученный катализатор недостаточно активен.

Цель изобретения — получение катализатора с повышенной акти1вностью — достигается тем, что термическую обработку ведут токами высокой частоты при 720 — 1050 С в течение,3 — 50 сек.

Пример. В кварцевый тигель помещают куски алюминия размером 3 — 8 мм, нагревают в индукторе высокочастотной печи до расплавления алюминия, вводят никель и ванадий, перемешивают 2 — 3 мик индукционным током после алюмотермической реакции (1750 — 1800 С), охлаждают в чугунной изложнице и проводят термическую обработку токами высокой частоты прп 720 — 1050 С в течение 3 — 50 сею.

Охлажденный сплав дробят и фракцию размером 0,25 — 0,30 лтм используют для определения активности. Выщсла1ивапие сплавов ведут 20,,,,-ным водным раствором едкого натра в течение 2 час на кипящей водной ба не.

Выщслоченньш катализатор промьлвают

6 — 7x100 ил дистиллированной воды, переносят в «утку» под растворитель, насыщают водородом до обратимого водородного потенциала (покачивание «утки» в течение 45 лшн) и проводят гидрирование малеиновокислого натрия в воде при 20 С.

Кинетику реакции гпдрирования изучают в статической системе.

2О Результаты определения активности катализатора приведены в таблице.

486773

Формула изобретения

Составитель Л. Белоус

Редактор Т. Шарганова Техред Т. Миронова корректор И. Симкина

Заказ 1287/1846 Изд. М 12 Тираж 782 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Хапьк. Фил. пред. «Патент>

Данные, приведенные в таолице, показывают, что после термической обработки токами высокой частоты активность катализаторов повышается на 28 — 60%.

Для катализатора, содержащего 50о/о Al, 35% % и 1 5% Fe, обработка токами высокой частоты является единственно возможным способом повышения активности, так как в результате термообработки в муфельной печи при 900 С в течение 1 «ас сплав оплавляется и его активность составляет 4,6 мл Н2/мин.

Способ приготовления катализатора для гидрирования органических соединений на основе никельалюминиевого сплава путем термической обработки исходного сплава с последующим охлаждением его в воде и выщел ачиванием, отличающиася тем, что, с целью получения катализатора с повышенной активностью, термическую обработку ведут токами высокой частоты при 720 †10"C в течение 3 — 50 сек.
