Реферат

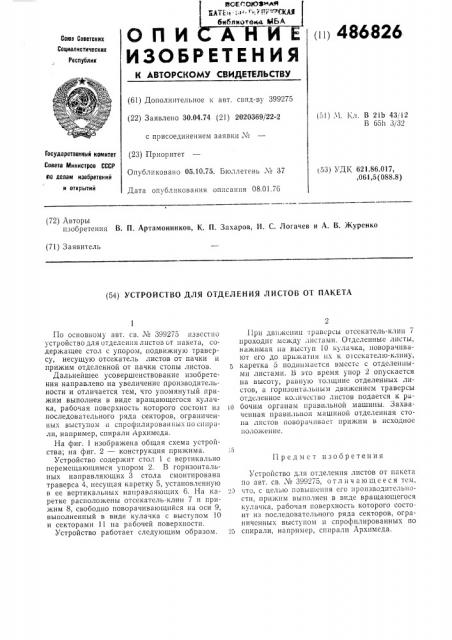

СПИ пп 486826

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву 399275 (22) Заявлено 30.04.74 (21) 2020369/22-2 с присоединением заявки «¹ (23) Приоритет

Опубликовано 05.10.75. Бюллетень ¹ 37

Дата опубликования описания 08.01.76 (51) 1. Кл. В 21Ь 43, 12

В 65h 3/32

Государственный комитет

Совета Министров СССР

153) УДК 621.86.017,,061,5 (088.8) по делам изобретений и открытий (72) Авторы изобретения В. П. Артамонников, К. П. Захаров, И. С. Логачев и А. В. Журенко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ЛИСТОВ ОТ ПАКЕТА

Предмет изобретения

По основному авт. сВ. М 399275 известно устройство для отделения листов от пакета, содержащее стол с упором, подвижную траверсу, несущую отсекатель листов от пачки и прижим отделенной от пачки стопы листов.

Дальнейшее усовершенствование изобретения направлено на увеличение производительности и отличается тем, что упомянутый прижим выполнен в виде вращающегося кулачка, рабочая поверхность которого состоит из последовательного ряда секторов, ограниченных выступом и спрофилированных по спирали, например, спирали Архимеда.

На фиг. 1 изображена общая схема устройства; на фиг. 2 — конструкция прижима.

Устройство содержит стол 1 с вертикально перемещающимся упором 2. В горизонтальных направляющих 3 стола смонтирована траверса 4, несущая каретку 5, установленную в ее вертикальных направляющих 6. На каретке расположены отсекатель-клин 7 и прижим 8, свободно поворачивающийся на оси 9, выполненный в виде кулачка с выступом 10 и секторами 11 на рабочей поверхности.

Устройство работает следующим образом.

11рп движении траверсы отсекатель-клин 7 проходит между листами. Отделенные листы, нажимая па выступ 10 кулачка, поворачива1от его до прижатпя пх и отсекател1о-клину, 5 каретка 5 подшгмается вместе ес отделенными листами. В это время упор 2 опускается на высоту, равную толщине отделенных листов, а горизонтальным движением траверсы отделенное ко. ичсство листов подается к ра о бочим органам правильной машины. Захваченная правильноп машиной отделенная стопа листов поворачивает прижим в исходное положение.

Устройство для отделения листов от пакета по авт. св. М 399275, отл ич а ю щее с я тем, 2з что, с целью повыш íèÿ его производительности, прижим выполнен в виде вращающегося кулачка, рабочая поверхность которого состоит из последовательного ряда секторов, ограниченных выступом и спрофилировàíHых по

25 спирали, например, спирали Архимеда.
