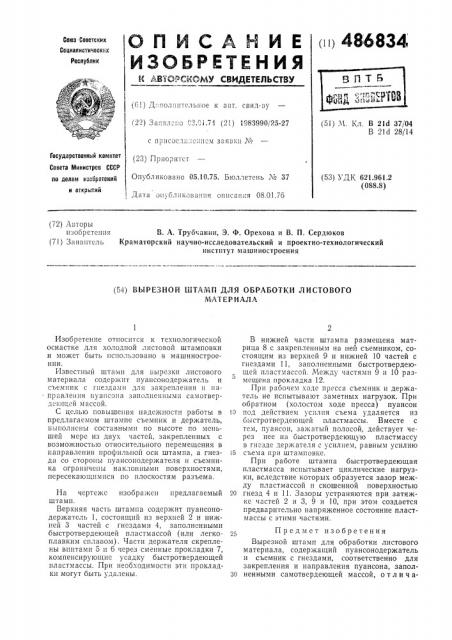

О П И С A Н И Е <»! 486834

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Ц Я,Щ l QQQQQ+g (ЯРДЕ ДД ТЩ ( (61) Д:;пол!!игольное к авт. свид-ву (22) За вл;»о "3.".i.(4 (21) 1983990/25-27 (51) М, Кл, В 2ld 37/04

B 21d 28/14 с пjiисосдс!:iсiiисм заявки М

Государственный комитет (23) Приоритет

Опубликовано 05.10.75. Бюллетень М 37

Дата о»убликования описания 08.01.76

Совета Министров СССР по делам изобратений и открытий (53) УДК 621.96l.2 (088.8) (72) Авторы изобретения (71) Заявитель

В. A. Труб!анин, 3. Ф. Орехова и В. П. Сердюков

Краматорский научно-исследовательский и проектно-технологический институт машиностроения (54) ВЫРЕЗНОЙ 1ИТАМН ДЛЯ ОБРАБОТКИ ЛИСТОВОГО

MATЕРИАЛА

Изобретение относится к технологической оснастке для холодной листовой штамповки и может быть использовано в машиностроении.

Известный штамп для вырезки листового материала содер>к!!т пуансонодержатель и съемник с гнездами для закрепления и направления пуансона заполненными самотверде!ощей массой.

С целью повышения надежности работы в предлагаемом штампе съемник и держатель, выполнены составными по высоте по меньшей мере из двух частей, закрепленных с возможностью относительного перемещения в направлении профильной оси штампа, а гнезда со стороны пуансонодержателя и съемника ограничены наклонными поверхностями, пересекающимися по плоскостям разъема.

На чертеже изображен предлагаемый штамп.

Верхняя часть штампа содержит пуансонодержатель 1, состоящий из верхней 2 и нижней 3 частей с гнездами 4, заполненными быстротвердеющей пластмассой (или легкоплавким сплавом). Части держателя скреплены винтами 5 и б через сменные прокладки 7, компенсирующие усадку быстротвердеющей пластмассы. При необходимости эти прокладки могут быть удалены.

В нижней части штампа размещена матрица 8 с закрепленным на ней съемником, состоящим из верхней 9 и нижней 10 частей с гнездами 11, заполненными быстротвердеющей пластмассой. Между частями 9 и 10 размещена прокладка 12.

При рабочем ходе пресса съемник и держатель не испытывают заметных нагрузок. При обратном (холостом ходе пресса) пуансон

)Э под действием усилия съема удаляется из быстротвердеющей пластмассы. Вместе с тем, пуансон, зажатый полосой, действует через нее на быстротвердеющую пластмассу в гнезде держателя с усилием, равным усилию !

5 съема при штамповке.

При работе штампа быстротвердеющая пластмасса испытывает циклические нагрузки, вследствие которых образуется зазор между пластмассой и скошенной поверхностью

20 гнезд 4 и 11. Зазоры устраняются при затяжке частей 2 и 3, 9 и 10, при этом создается предварительно напряженное состояние пластмассы с этими частями, 25

Предмет изобретения

Вырезной штамп для обработки листового материала, содержащий пуансонодержатель и съемник с гнездами, соответственно для закрепления и направления пуансона, заползо ненными самотвердеющей массой, о т л и ч а486834

Составитель В. Григорьева

Редактор М. Васильева Техред Т. Курилко Корректоры: Л. Корогод и А. Николаева

Заказ 3237/11 Изд. ¹ 41 Тираж 966 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская наб., д. 4, 5

Типография, пр. Сапунова, 2 ю шийся тем, что, с целью повышения надежности штампа в работе, съемник и пуансонодержатель выполнены каждый составным по высоте, по меньшей: мере, из двух частей, закрепленных с возможностью относительного перемещения в направлении продольной оси, а гнезда со стороны пуансонодержателя и съемника ограничены наклонными поверхностями, пересекающимися по плоскостям

5 разъема.
