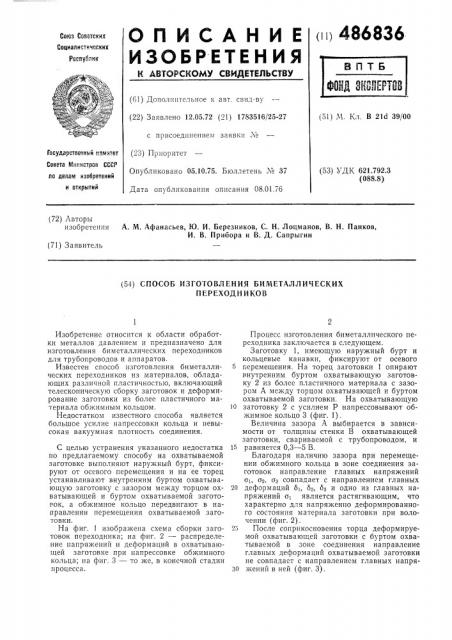

(ii) 486836

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со,оз Советских

Социалистических

Реслублик (61) Дополнительное к авт. свид-ву (22) Заявлено 12.05.72 (21) 1783516/25-27 (51) М. Кл. В 21d 39/00 с присоединением заявки Хе

Совета MIIHHcTpcB СССР (53) УДК 621.792,3 (088.8) Опубликовано 05.10.75. Бюллетень ¹ 37

Дата опубликования описания 08.01.76 ло делам изобретений и открытий (72) Авторы изобретения

А. М. Афанасьев, Ю. И. Березников, С. Н. Лоцманов, В. H. Панков, И. В. Прибора и В. Д. Сапрыгин (71) Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ БИМЕТАЛЛИЧЕСКИХ

ПЕРЕХОДH И КОИ

Государственный комитет (23) Приоритет

Изобретение относится к области обработки металлов давлением и предназначено для изготовления биметаллических переходников для трубопроводов и аппаратов.

Известен способ изготовления биметаллических переходников из материалов, обладающих различной пластичностью, включающий телескопическую сборку заготовок и деформирование заготовки из более пластичного материала обжимным кольцом.

Недостатком известного способа является большое усилие напрессовки кольца и невысокая вакуумная плотность соединения.

С целью устранения указанного недостатка по предлагаемому способу на охватываемой заготовке выполняют наружный бурт, фиксируют от осевого перемещения и на ее торец устанавливают внутренним буртом охватывающую заготовку с зазором между торцом охватывающей и буртом охватываемой заготовок, а обжимное кольцо передвигают в направлении перемещения охватываемой заготовки.

На фиг. 1 изображена схема сборки заготовок переходника; на фиг. 2 — распределение напряжений и деформаций в охватывающей заготовке при напрессовке обжимного кольца; на фиг. 3 — то же, в конечной стадии процесса.

Процесс изготовления биметаллического переходника заключается в следующем.

Заготовку 1, имеющую наружный бурт и кольцевые канавки, фиксируют от осевого

5 г.еремещения. На торец заготовки 1 опирают внутренним буртом охватывающую заготовку 2 из более пластичного материала с зазором А между торцом охватывающей и буртом охватываемой заготовки. На охватывающую

10 заготовку 2 с усилием P напрессовывают обжимное кольцо 3 (фиг. 1).

Величина зазора А выбирается в зависимости от толщины стенки В охватывающей заготовки, свариваемой с трубопроводом, и

15 равняется 0,3 — 5 В.

Благодаря наличию зазора при перемещении обжимного кольца в зоне соединения заготовок направление главных напряжений оь о, о3 совпадает с направлением главных

20 деформаций бь 4, бз и одно из главных напряжений а> является растягивающим, что характерно для напряженно деформированного состояния материала заготовки при волочении (фиг. 2).

25 После соприкосновения торца деформируемой охватывающей заготовки с буртом охватываемой в зоне соединения направление главных деформаций охватываемой заготовки не совпадает с направлением главных напрязо жений в ней (фиг. 3).

486836

Эта стадия процесса по напряженно деформированному состоянию подобна процессу прессования.

Такое знакопеременное течение металла охватывающей заготовки изгибает кольцевые выступы охватываемой заготовки в начале процесса в сторону перемещения кольца и в конце процесса увеличивает площадь сварного соединения на вершинах выступов и повышает вакуумную плотность при термоциклировании соединения.

Предмет изобретения

Способ изготовления биметаллических переходников из материалов, обладающих различной пластичностью, включающий телескопическую сборку заготовок и деформирование охватывающей заготовки из более пластичного материала обжимным кольцом, от л и ч а5 ю шийся тем, что, с целью снижения усилия напрессовки кольца и повышения вакуумплотности соединения, на охватываемой заготовке выполняют наружный бурт, фиксируют от осевого перемещения и на ее торец устанав1о ливают внутренним буртом охватывающую заготовку и с зазором между торцом охватывающей и буртом охватываемой заготовок, а обжимное кольцо передвигают в направлении перемещения охватываемой заготовки.
