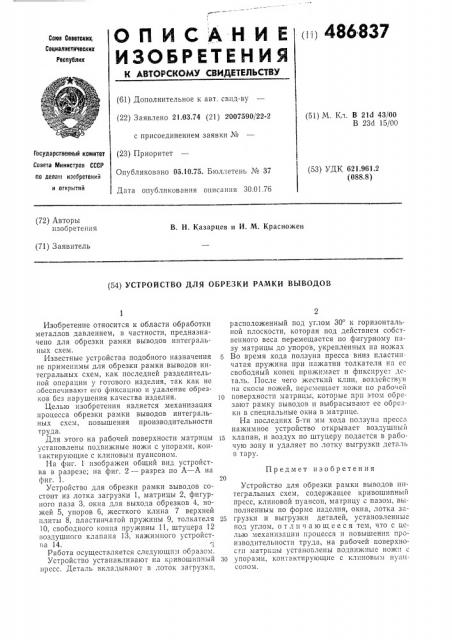

О П И САН И Е 1 486837

Сове Советских, Социалистических

ИЗОБРЕТЕНИЯ

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свпд-ву (22) Заявлено 21.03.74 (21) 2007590/22-2 с присоединением заявки № (23) Приоритет

Опубликовано 05.10.75. Бюллетень № 37

Дата опубликования описания 30.01.76 (51) М. Кл. В 214 43/00

В 23d 15/00

Государственный комитет

Совета Министров СССР ао делам изобретений и открытий (53) УДК 621 961 2 (088.8) (72) Авторы изобретения

В. Н. Казарцев и И. М. Красножен (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОБРЕЗКИ PAMKH ВЫВОДОВ

Предмет изобретения

Изобретение относится к области обработки металлов давлением, в частности, предназначено для обрезки рамки выводов интегральных схем.

Известные устройства подобного назначения не применимы для обрезки рамки выводов интегральных схем, как последней разделительной операции у готового изделия, так как не обеспечивают его фиксацию и удаление обрезков без нарушения качества изделия.

Целью изобретения является механизация процесса обрезки рамки выводов интегральных схем, повышения производительности труда.

Для этого на рабочей поверхности матрицы установлены подвижные ножи с упорами, контактирующие с клиновым пуансоном.

На фиг. 1 изображен общий вид устройства в разрезе; на фиг. 2 — разрез по А — А на фиг. 1.

Устройство для обрезки рамки выводов состоит из лотка загрузки 1, матрицы 2, фигурного паза 3, окна для выхода обрезков 4, ножей 5, упоров 6, жесткого клина 7 верхней плиты 8, пластинчатой пружины 9, толкателя

10, свободного конца пружины 11, штуцера 12 воздушного клапана 13, нажимного устройст0а 14.

Работа осуществляется следующим обаазом.

Устройство устанавливают на кривошипный пресс. Деталь вкладывают в лоток загрузки, расположенный под углом 30 к горизонталь. ной плоскости, которая под действием собственного веса перемещается по фигурному пазу матрицы до упоров, укрепленных на ножах

5 Во время хода ползуна пресса вниз пластинчатая пружина при нажатии толкателя на ес свободный конец прижимает и фш спрует дсталь. После чего жесткий клин, воздействуя на скосы ножей, перемещает ножи по рабочей

10 поверхности матрицы, которые прп этом обрезают рамку выводов и выбрасывают ее обрезки в специальные окна в матрице.

На последних 5-ти мм хода ползуна пресса нажимное устройство открывает воздушный

15 клапан, и воздух по штуцеру подастся в рабочую зону и удаляет по лотку выгрузки деталь в тару.

Устройство для обрезки рамки выводов интегральных схем, содержащее кривошипный пресс, клиновой пуансон, матрицу с пазом, выполненным по форме изделия, окна, лотка за25 грузки и выгрузки деталей, установленные под углом, о тл и ч а ю щ ее с я тем, что с целью механизации процесса и повышения производительностп труда, на рабочей поверхности матрицы установлены подвижные ножи с

30 упорами, контактирующие с клиновым пуансоном.

486837

Составитель В, Корнев

Техред Т, Курилко

Корректор А. Дзесова

Редактор М. Васильева

Типография, пр. Сапунова, 2

Заказ 3219/5 Изд. № 49 Тираж 1051 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская наб., д. 4/5
