Устройство для укладки цилиндрических предметов
Иллюстрации
Реферат

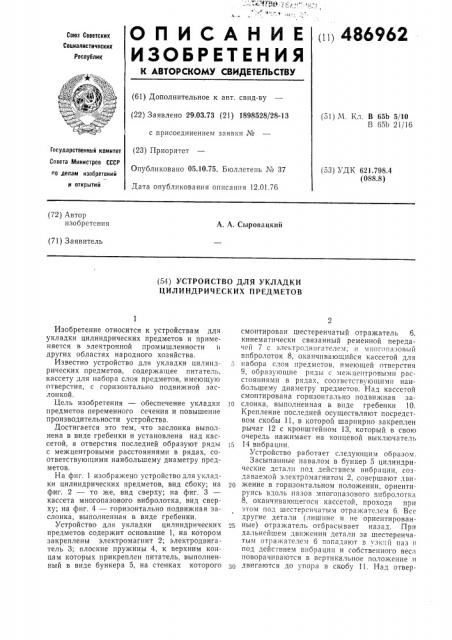

О П И С А Н И Е нн 486962
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 29.03.73 (21) 1898528/28-13 с присоединением заявки № (23) Приоритет
Опубликовано 05.10.75. Бюллетень № 37
Дата опубликования описания 12.01.76 (51) М. Кл. В 65b 5/10
В 65b 21/16
Государственный комитет
Совета Министров СССР (53) УДК 621.798.4 (088.8) ло делам изобретений и открытий (72) Автор изобретения
А. А. Сыровацкий (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УКЛАДКИ
ЦИЛИНДРИЧЕСКИХ ПРЕДМЕТОВ
Изобретение относится к устройствам для укладки цилиндрических предметов и применяется в электронной промышленности и других областях народного хозяйства.
Известно устройство для укладки цилиндрических предметов, содержащее питатель, кассету для набора слоя предметов, имеющую отверстия, с горизонтально подвижной заслонкой.
Цель изобретения — обеспечение укладки предметов переменного сечения и повышение производительности устройства.
Достигается это тем, что заслонка выполнена в виде гребенки и установлена над кассетой, а отверстия последней образуют ряды с межцентровыми расстояниями в рядах, соответствующими наибольшему диаметру предметов.
На фиг. 1 изображено устройство для укладки цилиндрических предметов, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 кассета многопазового вибролотка, вид сверху; на фиг. 4 — горизонтально подвижная заслонка, выполненная в виде гребенки.
Устройство для укладки цилиндрических предметов содержит основание 1, на котором закреплены электромагнит 2; электродвигатель 3; плоские пружины 4, к верхним концам которых прикреплен питатель, выполненный в виде бункера 5, на стенках которого смонтирован шестеренчатый отражатель 6, кинематически связанный ременной передачей 7 с электродвигателем; н многопазовый внбролоток 8, оканчивающийся кассетой для набора слоя предметов, имеющей отверстия
9, образующие ряды с межцентровымн расстояниями B рядах, соответствующими наибольшему диаметру предметов. Над кассетой смонтирована горизонтально подвижная за)o слонка, выполненная в виде гребенки 10.
Крепление последней осуществляют посредством скобы 11, в которой шарнирно закреплен рычаг 12 с кронштейном 13, который в свою очередь нажимает на концевой выключатель
15 14 вибрации.
Устройство ра ботает следующим образом.
Засыпанные навалом в бункер 5 цилиндрические детали под действием вибрации, создаваемой электромагнитом 2, совершают дви2р жение в горизонтальном положении, ориентируясь вдоль пазов многопазового внбролотка
8, оканчивающегося кассетой, проходя прн этом под шестерснчатым отражателем 6. Всс другие детали (лишние и не ориентированные) отражатель отбрасывает назад. При дальнейшем движении детали за шестеренчатым отражателем 6 попадают в узкий паз н под действием внбрацип и собственного веса поворачиваются в вертикальное положение н двигаются до упора в скобу 11. Над отвер486962
Iud ,9 стиями 9 детали перемещаются по горизонтально подвижной заслонке, выполненной в виде гребенки 10.
Таким образом осуществляется ввод цилиндрических деталей в отверстия кассеты многопазового вибролотка 8, предотвращается преждевременное их падение и обеспечивается заполнение всех отверстий. В начальный момент сдвигания горизонтально подвижной заслонки, выполненной в виде гребенки 10, которое осуществляют рычагом 12, кронштейн 13 размыкает контакты концевого выключателя 14, прекращая вибрацию. При дальнейшем движении гребенки 10 полностью открывают сквозные отверстия кассеты многопазового вибролотка 8, и детали, находившиеся над ним, падают по отверстиям, попадая в загружаемую кассету (не наказана), которую устанавливают так, что ее отверстия оказываются совмещенными с отверстиями кассеты многопазового вибролотка 8. При задвигании гребенки 10 цикл повторяется.
Предмет изобретения
Устройство для укладки цилиндрических предметов, содержащее питатель, кассету для набора слоя предметов, имеющую отверстия, 10 с горизонтально подвижной заслонкой, о тл ич а ю щ е е с я тем, что, с целью укладки предметов переменного сечения и повышения производительности устройства, заслонка выполнена в виде гребенки и установлена над кас15 сетой, а отверстия последней образуют ряды с межцентровыми расстояниями в рядах, соответствующими наибольшему диаметру предметов. 486962
