Реферат

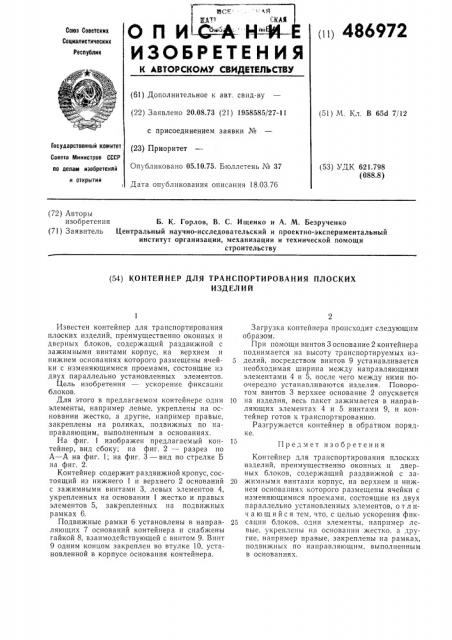

(i>1 486972

О П И О-А

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 20.08.73 (21) 1958585/27-11 с присоединением заявки № (23) Приоритет

Опубликовано 05.10.75. Бюллетень № 37

Дата опубликования описания 18.03.76 (51) М. Кл. В 65d 7/12

Государственный комитет

Совета Министров СССР по делам изобретений (53) УДК 621.798 (088.8) и открытии ( (72) Авторы изобретения Б. К. Горлов, В. С. Ищенко и А. М. Безрученко (71) Заявитель Центральный научно-исследовательский и проектно-экспериментальный институт организации, механизации и технической помощи строительству (54) КОНТЕЙНЕР ДЛЯ ТРАНСПОРТИРОВАНИЯ ПЛОСКИХ

ИЗДЕЛ ИЙ

Известен контейнер для транспортирования плоских изделий, преимущественно оконных и дверных блоков, содержащий раздвижной с зажимными винтами корпус, на верхнем и нижнем основаниях которого размещены ячейки с изменяющимися проемами, состоящие из двух параллельно установленных элементов.

Цель изобретения — ускорение фиксации блоков.

Для этого в предлагаемом контейнере одни элементы, например левые, укреплены на основании жестко, а другие, например правые, закреплены на роликах, подвижных по направляющим, выполненным в основаниях.

На фиг. 1 изображен предлагаемый контейнер, вид сбоку; на фиг. 2 — разрез по

А — А на фиг. 1; на фиг. 3 — вид по стрелке Б на фиг. 2.

Контейнер содержит раздвижной кропус, состоящий из нижнего 1 и верхнего 2 оснований с зажимными винтами 3, левых элементов 4, укрепленных на основании 1 жестко и правых элементов 5, закрепленных на подвижных рамках 6.

Подвижные рамки 6 установлены в направляющих 7 оснований контейнера и снабжены гайкой 8, взаимодействующей с винтом 9. Винт

9 одним концом закреплен во втулке 10, установленной в корпусе основания контейнера.

Загрузка контейнера происходит следующим образом.

При помощи винтов 3 основание 2 контейнера поднимается на высоту транспортируемых из5 делий, посредством винтов 9 устанавливается необходимая ширина между направляющими элементами 4 и 5, после чего между ними поочередно устанавливаются изделия. Поворотом винтов 3 верхнее основание 2 опускается

10 на изделия, весь пакет зажимается в направляющих элементах 4 и 5 винтами 9, и контейнер готов к транспортированию.

Разгружается контейнер в обратном порядке.

Предмет изобретения

Контейнер для транспортирования плоских изделий, преимущественно оконных и дверных блоков, содержащий раздвижной с за20 жимными винтами корпус, íà верхнем и нижнем основаниях которого размещены ячейки с изменяющимися проемами, состоящие из двух параллельно установленных элементов, отл lfч а ю шийся тем, что, с целью ускорения фик25 сации блоков, одни элементы, например левые, укреплены на основании жестко, à äðóгие, например правые, закреплены на рамках, подвижных по направляющим, выполненным в основаниях.

486972

Составитель Ю. Березнев

Техред Л. Казачкова Корректор И. Позняковская

Редактор С. Титова

Типография, пр. Сапунова, 2

Заказ 419/2 Изд. № 157 Тираж 833 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская иаб., д, 4/5
