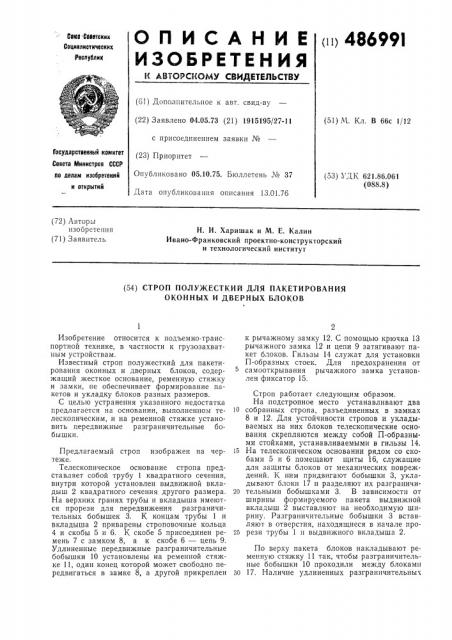

О П И С А Н И Е (и) 4869 9I

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Саоетскик

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 04.05.73 (21) 1915195/27-11 с присоединением заявки № (23) Приоритет

Опубликовано 05.10.75. Бюллетень ¹ 37

Дата опубликования описания 13.01.76 (51) М. Кл. В 66с 1/12

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.86.061 (088.8) (72) Авторы изобретения (71) Заявитель

H. И. Харишак и М. Е. Калин

Ивано-Франковский проектно-конструкторский и технологический институт (54) СТРОП ПОЛУЖЕСТКИЙ ДЛЯ ПАКЕТИРОВАНИЯ

ОКОННЫХ И ДВЕРНЫХ БЛОКОВ

Изобретение относится к подъемно-транспортной технике, в частности к грузозахватным устройствам.

Известный строп полужесткий для пакетирования оконных и дверных блоков, содержащий жесткое основание, ременную стяжку и замки, не обеспечивает формирование пакетов и укладку блоков разных размеров.

С целью устранения указанного недостатка гредлагается на основании, выполненном телескопическим, и на ременной стяжке установить передвижные разграничительные бобышки.

Предлагаемый строп изображен на чертеже.

Телескопическое основание стропа представляет собой трубу 1 квадратного сечения, внутри которой установлен выдвижной вкладыш 2 квадратного сечения другого размера.

На верхних гранях трубы и вкладыша имеются прорези для передвижения разграничительных бобышек 3. К концам трубы 1 и вкладыша 2 приварены строповочные кольца

4 и скобы 5 и 6. К скобе 5 присоединен ремень 7 с замком 8, а к скобе 6 — цепь 9.

Удлиненные передвижные разграничительные бобышки 10 установлены на ременной стяжке 11, один конец которой может свободно передвигаться в замке 8, а другой прикреплен к рычажному замку 12. С помощью крючка 13 рычажного замка 12 и цепи 9 затягивают пакет блоков. Гильзы 14 служат для установки

П-образных стоек. Для предохранения от самооткрывания рычажного замка установлен фиксатор 15.

Строп работает следующим образом.

На подстропное место устанавливают два

10 собранных стропа, разъединенных в замках

8 и 12. Для устойчивости стропов и укладываемых на них блоков телескопические основания скрепляются между собой П-образными стойками, устанавливаемыми в гильзы 14, 15 На телескопическом основании рядом со скобами 5 и 6 помещают щиты 16, служащие для защиты блоков от механических повреждений. К ним придвигают бобышки 3, укладывают блоки 17 и разделяют их разграничи20 тельными бобышками 3. В зависимости от ширины формируемого пакета выдвижной вкладыш 2 выставляют на необходимую ширину. Разграничительные бобышки 3 вставляют в отверстия, находящиеся в начале про25 рези трубы 1 и выдвижного вкладыша 2.

По верху пакета блоков накладывают ременную стяжку 11 так, чтобы разграничительные бобышки 10 проходили между блоками

30 17, Наличие удлиненных разграничительных

Составитель A. Андреев

Текред Л. Казачкова

Редактор Т. Шарганова

Корректор 3. Тарасова

Заказ 3245,6 Изд. М 43 т 1 а к 859 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская паб., д. 4/5

Типография, гр. Сапунова, 2 бобышек 10 позволяет формировать пакеты с различной шириной блоков. Один конец ременной стяжки 11 закрепляют замком 8, с помощью рычажного замка 12 и крючка 13 затягивают пакет блоков и в затянутые рычажные замки 12 вставляют фиксатор 15.

При снятии бобышек 2 и 10 многооборотный строп можно использовать для пакетирования листовых материалов, преимущественно из древесины. Пакеты нагружают на транспортные средства краном или погрузчиком. Стропление производят за четыре строповочные кольца 4.

Снятие стропов с пакета блоков осуществляют в обратном порядке. Возврат стропов производят в сложенном и увязанном виде.

5 Предмет изобретения

Строп полужесткий для пакетирования оконных и дверных блоков, содержащий жесткое основание, ременную стяжку и замки, отличающийся тем, что, с целью обеспе1о чения формирования пакетов и укладки блоков разных размеров, основание выполнено телескопическим, а на основании и ременной стяжке установлены передвижные разграничительные бобышки,
