Реферат



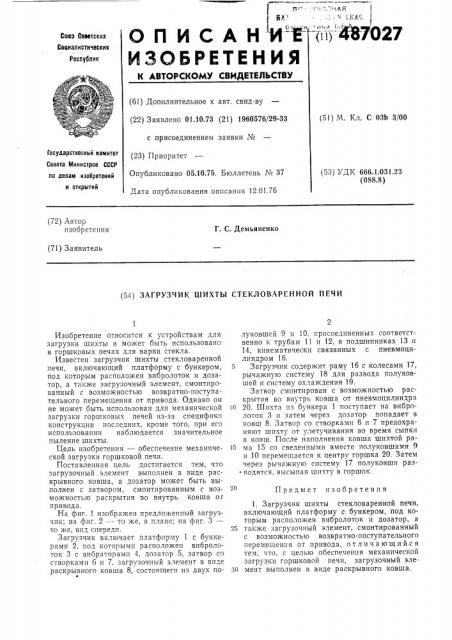

QnИCAН <> 027

Союз Советских

Социалистических

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 01.10.73 (21) 1960576/29-33 с присоединением заявки № (23) Приоритет

Опубликовано 05.10.75. Бюллетень № 37

Дата опубликования описания 12.01.76 (51) М. Кл. С 03Ь 3/00

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 666.1.031.23 (088.8) (72) Автор изобретения

Г. С. Демьяненко (71) Заявитель (54) ЗАГРУЗЧИК ШИХТЫ CTEKJlOBAP EH HOA ПЕЧИ

Предмет изобретения

Изобретение относится к устройствам для загрузки шихты и может быть использовано в горшковых печах для варки стекла.

Известен загрузчик шихты стекловаренной печи, включающий платформу с бункером, под которым расположен вибролоток и дозатор, а также загрузочный элемент, смонтированный с возможностью возвратно-поступательного перемещения от привода. Однако он не может быть использован для механической загрузки горшковых печей из-за специфики конструкции последних, кроме того, при его использовании наблюдается значительное пыление шихты.

Цель изобретения — обеспечение механической загрузки горшковой печи.

Поставленная цель достигается тем, что загрузочный элемент выполнен в виде раскрывного ковша, а дозатор может быть выполнен с затвором, смонтированным с возможностью раскрытия во внутрь ковша ог привода.

На фиг. 1 изображен предложенный загрузчик; на фиг. 2 — то же, в плане; на фиг. 3— то же, вид спереди.

Загрузчик включает платформу 1 с бункерами 2, под которыми расположен вибролоток 3 с вибраторами 4, дозатор 5, затвор сп створками 6 и 7, загрузочный элемент в виде раскрывного ковша 8, состоящего из двух полуковшей 9 н 10, присоединенных соответственно к трубам 11 и 12, в подшипниках 13 и

14, кинематически связанных с пневмоцилиндром 16.

5 Загрузчик содержит раму 16 с колесами 17, рычажную систему 18 для развода полуковшей и систему охлаждения 19.

Затвор смонтирован с возможностью раскрытия во внутрь ковша от пневмоцилиндра

10 20. Шихта пз бункера 1 поступает на вибролоток 3 п затем через дозатор попадает в ковш 8. Затвор со створками 6 и 7 предохраняют шихту от улетучивания во время сыпки в ковш. После наполнения ковша шпхтой ра15 ма 15 со сведенными вместе полуковшами 9 и 10 перемещается к центру горшка 20. Затем через рычажную систему 17 полуковши раз° водятся, высыпая шихту в горшок.

1. Загрузчик шихты стекловаренной печи, включающий платформу с бункером, под которым расположен вибролоток и дозатор, а

25 также загрузочный элемент, смонтированный с возможностью возвратно-поступательного перемещения от привода, отличающийся тем, что, с целью обеспечения механической загрузки горшковой печи, загрузочный элеЗО мент выполнен в виде раскрывного ковша, 487027

2. Загрузчик по п. 1, отличающийся тем, что дозатор выполнен с затвором, смонтированным с возможностью раскрытия во внутрь ковша от привода.

487027 ч

Фиг. 8
