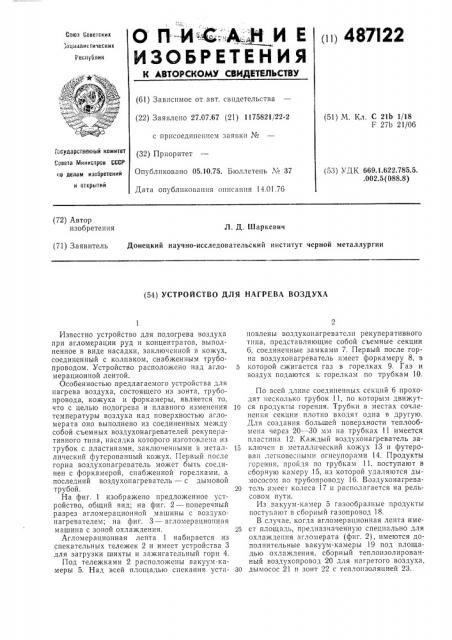

\ ° ( 4. g.--,, ИЗОБРЕТЕНИЯ
01 487I22
Союз Советсник
:оо,иалистичесних
1 еснубнин
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,, Ф:к» ь ." ч т, »
i» "p » (61) Зависимое от авт. свидетельства (22) Заявлено 27.07.67 (21) 1175821/22-2 с присоединением заявки Хо (51) М. Кл. С 21Ь 1/18
F 27Ь 21/06
ГосУдаРственный комитет (32) Приоритет
Совета Министров СССР оо делам изобретений и открытий (53) УДК 669.1.622.785.5.
002 5(088 8) Опубликовано 05.10.75. Бюллетень М 37
Дата опубликования описания 14.01.76 (72) Автор изобретения
Л. Д. Шаркевич (71) Заявитель Донецкий научно-исследовательский институт черной металлургии (54) УСТРОЙСТВО ДЛЯ НАГРЕВА ВОЗДУХА
Известно устройство для подогрева воздуха при агломерации руд и концентратов, выполненное в виде насадки, заключенной в кожух, соединенный с колпаком, снабженным трубопроводом. Устройство расположено над агломерационной лентой.
Особенностью предлагаемого устройства для нагрева воздуха, состоящего из зонта, трубопровода, кожуха и форкамеры, является то, что с целью подогрева и плавного изменения температуры воздуха над поверхностью агломерата оно выполнено из соединенных между собой съемных воздухонагревателей рекуперативного типа, насадка которого изготовлена из трубок C II. r oTHH »irH, 33KJrro roHirbrliiH B MPTB Iлический футсрован ый кожух. Первый после горна воздухонагреватель может быть соединен с форкамерой, снабженной горелками, а последний воздухонагреватель — с дымовой трубой.
На фиг. 1 изображено предложенное устройство, общий вид; на фиг. 2 — поперечный разрез агломерационной машины с воздухонагревателем; на фиг. 3 — агломерационная машина с зоной охлаждения.
Агломерационная лента 1 набирается из спекательных тележек 2 и имеет устройства 3 для загрузки шихты и зажигательный горн 4.
Под тележками 2 расположены вакуум-камеры 5. Над всей площадью спекания установлены воздухонагреватели рекуперативного типа, представляющие собой съемные секции
6, соединенные замками 7. Первый после горна воздухонагреватель имеет форкамеру 8, в
5 которой сжигается газ в горелках 9. Газ и воздух подаются к горелкам по трубкам 10.
По всей длине соединенных секций 6 проходят несколько трубок 11, по которым движут10 ся продукты горения. Трубки в местах сочленения секции плотно входят одна в другую.
Для создания большей поверхности теплообмена через 20 — 30 мм на трубках 11 имеется пластина 12. Каждый воздухонагреватель за15 ключен в металлический кожух 13 и футеровап легковесными огнеупорами 14. Продукты горения, пройдя по трубкам 11, поступают в сборную камеру 15, из которой удаляются дымососом по трубопроводу 16. Воздухонагрева20 тель имеет колеса 17 и располагается на рельсовом пути.
Из вакуум-камер 5 газообразные продукты поступают B сборный газопровод 18.
В случае, когда агломерационная лента име25 ет площадь, предназначенную специально для охлаждения агломерата (фиг. 2), имеются дополнительные вакуум-камеры 19 под площадью охлаждения, сборный теплоизолированный воздухопровод 20 для нагретого воздуха, 30 ды Iococ 21 и зонт 22 с теплопзоляцией 23.
487122
Нормальная работа агчомсрационной машины осуществляется следующим образом.
Шихта подается на аглоленту загрузочным устройством 3 и зажигается под горном 4. Во время хода ленты над вакуум-камерами 5 зо ;а горения перемещается по вертикали вниз, происходит спекание агломерата. Газо-воздушная смесь сжигается в форкамере 8, в которой регулируется также температура газов, поступающих в трубки 11 воздухонагреватсля.
Газ проходит по трубкам, которые омываются воздухом и постепенно охлаждаются, нагрев же воздуха, проходящего через воздухоподогреватель, увеличивается по вертикали нагревателя и постепенно понижается по длине агломашины. В связи с этим происходит плавное взаимосвязанное понижение температуры воздуха, идущего на спекание и температуры агломерата, что ведет к снижению термических напряжений и улучшению качества агломерата. Расход твердого топлива снижается.
Отработавшие газы из сборной камеры 15 эвакуируются дымососом. Воздух, отсасываемый дымососом 21 по воздухопроводу 20, подается под зонт 22.
Предварительный нагрев просасываемого воздуха позволяет утилизировать тепло продукта и уменьшить расход тепла на единицу годного агломерата. В случае необходимости выдавать агломерат с аглоленты раскаленным (например, для последующего его восстановления или охлаждения в отдельных устройстнах) работа и конструкция подогревателя организуются таким образом, чтобы агломерат имел высокую температуру, но к.п.д. воздухонагревателя в этом случае заметно снижается.
5 Для отопления воздухонагревателя можно использовать природный газ, мазут, а где имеется возможность и более дешевое топливо— доменный и коксовый газ.
При использовании последних расход их
10 должен быть соответственно увеличен.
При использовании доменного и коксового газов можно подавать в горелки предварительно подогретый воздух, отсасываемый в процессе спекания шихты.
Предмет изобретения
1. Устройство для нагрева воздуха, состоя2о щсе из зонта, трубопроводов, насадки, заключенной в металлический футерованный кожух, и форкамеры, отл и ч а ющееся тем, что, с целью подогрева и плавного изменения температуры воздуха над поверхностью агломера25 та, оно выполнено из соединенных между сооой съемных воздухонагревателей рекуператнвного типа, насадка которого изготовлена из трубок с пластинами.
2. Устройство по и. 1, отлич ающееся
Зо тем, что первый после горна воздухонагреватель соединен с форкамерой, снабженной горелками, а последний воздухонагреватель— дымовой трубой.
