Чугун
Иллюстрации
Показать всеРеферат
-n

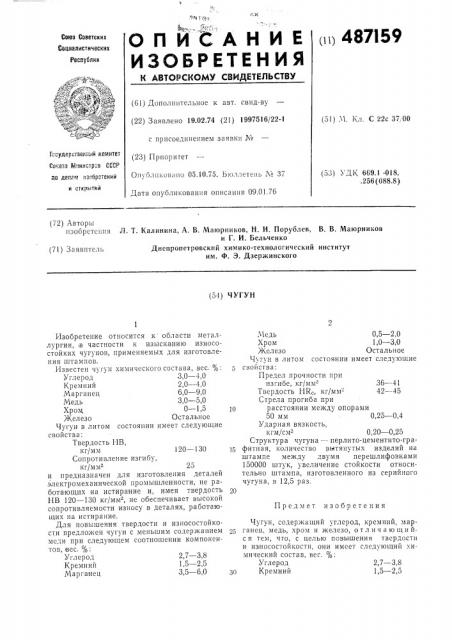

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
1»! 487I59
Союэ Советских
Социалистических
РесгНлин
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,ф,фч.
Ь Ь (61) Дополнительное к авт. свпд-ву (22) Заявлено 19.02.74 (21) 1997516/22-! (51) М. Кл. С 22с 37,00 с присоединением заявки Ко
Есуда р стеен1инй KOMHTe T
Совета й1нннстооа СССР
Ео делам нэсоретеннй н стк!1ытнй (23) Приоритет
Опубликовано 05.!0.75. Бюллетень М 37 (53) УДК 669.1 -018.
256(088 8) Дата опубликован я описания 09.01.76 (72) Авторы изобретения
Л. T. Калинина, A. В. Маюрников, H. И. Порублев, В. В. Маюрников и Г. И. Бельченко
Днепропетровский химико-технологический институт им. Ф. Э. Дзержинского (71) Заявитель (54) Ч УГУН
Предмет изобретения
2,7 — 3,8
1,5 — 2,5
Изобретение относится к области металлургии, в частности к изысканию износостойких чугунов, применяемых для изготовления штампов.
Известен чангуH химического состава, вес. О/О.
Углерод 3,0 — 4,0
Кремний 2,0 — 4,0
Марганец 6,0 — 9,0
Медь 3,0 — 5,0
Хром. 0 — 1,5
Железо Остальное
Чугун в литом состоянии имеет следуюгцие свойства:
Твердость НВ, кг/мм 20 — 130
Сопротивление изгибу, кг/мм 25 и предназначен для изготовления деталей электромеханической промышленности, не работающих на истирание и, имея твердость
НВ 120 — 130 кг/мм, не обеспечивает высокой сопротивляемости износу в деталях, работающих на истирание.
Для повышения твердости и износостойкости предложен чугун с меньшим содержанием меди при следующем соотношении компонентов, вес. %.
Углерод 2,7 — 3,8
Кремний 1,5 — 2,5
Марганец 3,5 — 6,0
Медь
Хром
Железо
Чугун в литом свойства:
Предел прочности прп изгибе, кг/мм - 36 — 41
Твердость НК„кг/мм - 42 — 45
Стрела прогиба при
10 расстоянии между опорами
50 мм 0,25 — 0,4
Ударная вязкость, кгм/см - 0,20 — 0,25
Структура чугуна — перлито-цементито-графитная, количество вытянутых изделий на штампе между двумя перешлифовками
150000 штук, увеличение стойкости относительно штампа, изготовленного из серийного чугуна, в 12,5 раз.
Чугун, содержащий углерод, кремний, »ар25 ганец, медь, хром и железо, о т л и ч а ю щ и йся тем, что, с целью повышения твердости и износостойкости, они имеет следующий химический состав, вес. % ..
Углерод
30 Кремний
487159
Составитель Г. Дудик
Техред Т. Миронова
Редактор О. Филиппова
Корректор А. Галахова
Заказ 3256/14 Изд. № 48 Тираж 740 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, )К-35, Раушская наб., д. 4)5
Типография, пр. Сапунова, 2
Марганец
Медь
3,5 — 6,0
0,5 — 2,0
Хром
)1(елезо
1,0 — 3,0
Остальнос
