Реферат

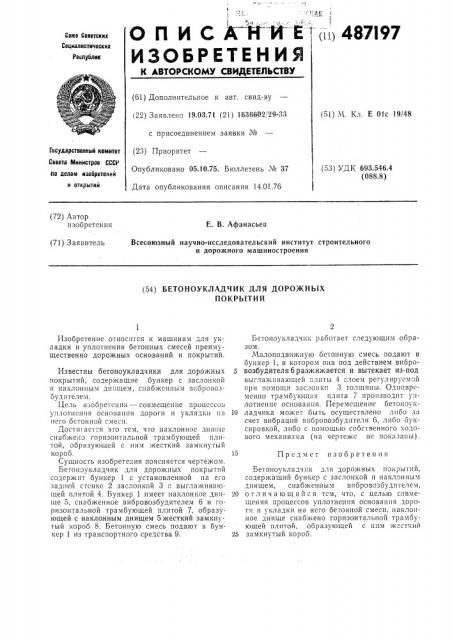

О П И С А Й М Е1(11) 487197

Союз Советских

Социалистических

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 19.03.71 (21) 1636602, 29-33 с присоединением заявки № (23) Приоритет

Опубликовано 05.10.75. Бюллетень № 37

Дата опубликования описания 14.01.76 (51) М. Кл. Е 01с 19/48

Государственный комитет

Совета Министров СССР ао делам изобретений и открмтнй БЗ) УД!(693.546.4 (088.8) (72) Автор изобретения

Е. В. Афанасьев

Всесоюзный научно-исследовательский институт строительного и дорожного машиностроения (71) Заявитель (54) БЕТОНОУКЛАДЧИК ДЛЯ ДОРОЖНЫХ

ПОКРЬ!ТИЙ

Предмет изобретения

Изобретение относится к машинам для укладки и уплотнения бетонных смесей преимущественно дорожных оснований и покрытий.

Известны бетоноукладчики для дорожных покрытий, содержащие бункер с заслонкой и наклонным днищем, снабженным впбровозоудптелем.

Цель изобретения — совмещение процессов уплотнения основания дороги и укладки на него бетонной смеси.

Достигается это тем, что наклонное днище снабжено горизонтальной трамоующей плитой, образующей с ним жесткий замкнутый короб.

Сущность изобретения поясняется чертежом.

Бетоноукладчик для дорожных покрытий содержит бункер 1 с установленной на его задней стенке 2 заслонкой 3 с выглаживающей плитой 4. Бункер 1 имеет наклонное днище 5, снабженное вибровозбудителем 6 и горизонтальной трамбующей плитой 7, образующей с наклонным днищем 5 жесткий замкнутый короб 8. Бетонную смесь подают в бункер 1 из транспортного средства 9.

Бетоноукладчнк работает следующим образом.

Малоподвижную бетонную смесь подают в бункер 1, в котором она под действием виброб возбудителя6разжижается и вытекает из-под выглажпвающей плиты 4 слоем регулируемой при помощи заслонки 3 толщины. Одновременно трамбующая плита 7 производит уплотнение основания. Перемещение бетоноук10 ладчика может быть осуществлено либо за счет вибраций внбровозбуднтеля 6, либо буксировкой, либо с помощью собственного кодового механизма (на чертеже не показаны).

Бетоноукладчик для дорожных покрытий, содержащий бункер с заслонкой и наклонным днищем, снабженным вибровозбуд1пелем, 20 отличающийся тем, что, с целью совмещения процессов уплотнения основания дороги и укладки на него бетонной смеси, наклонное днище снабжено горизонтальной трамбующей плитой, образующей с ним жесткий

25 замкнутый короб.

487197 б 7

Составитель Б. Коган

Редактор И. Квачадзе

Техред Н. Ханеева Корректор И. Позняковская

Заказ 3244!13 Изд. 1хе 27 Тираж 619 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д.4, 5

Типография, пр. Сапунова, 2
