Устройство для штукатурно-отделочных работ

Устройство для штукатурно-отделочных работ

Иллюстрации

Показать все

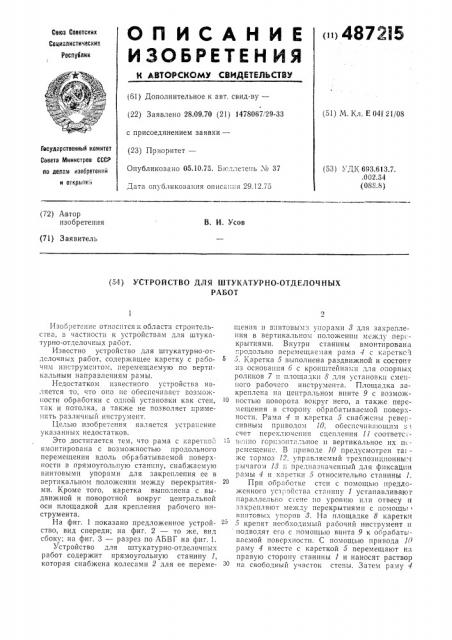

Реферат



487215 вновь перемещают ", крайнее левое положение и фиксируют тормозом 12 с помощью рычага 18. Далее через сцепление 11 включают привод вертикального перемещения каретки 5, которая, совершая челночные перемещения вместе с инструментом, обрабатывает поверхность стены, По окончании обработки полосы раму 4 перемещают вправо на новую захватку, после >оватсльно повторяя описанный Ilикл

При обработке откосов оконных нли двсрIILlx проемов на площадке 8 карстки 5 закрепляют несколько рабочих инструментов, смену которых осуществляют путем поворота вручную площадки 8 вокруг винта 9 с последующей ее фиксацией.

При обработке потолка на каретке 5 »ожет быть смонтирован специальный держатель для вертикального инструмента (на чсртеже не показан).

После обработки поверхности на ширину станины 1 ее винтовыс упоры 8 освобождают

20 и перемещают станину на колесах 2 на новый участок работы.

Предмет изобретения

1. Устройство для штукатурно-отделочных работ, содержащее каретку с рабочим инструментом, перемещаемую по вертикальным направлениям рамы, отличающееся тем, что, с целью возможности обработки с одной установки как стен, так и потолка, рама с кареткой вмонтирована с возможностью продольного перемещения вдоль обраоатываемой поверхности в прямоугольную станину, снабженную винтовыми упорами для закрепления ее в вертикальном положении между перекрытиями.

2. Устройство по п. 1, отличающееся тем, что, с целью применения различного инструмента, каретка выполнена с выдвижной и поворотной вокруг центральной оси площадкой для крепления ра= î÷åãî инструмента.

487215

Составитель Э. Ваинтруб

Техред 3. Тараненко

Корректор И. Симкина

Редактор И. Квачадзе

Подписное

Тип. Харьк. фил. пред. «Патент>

Заказ 1143/1709 Изд. К 7 Тираж 782

ЦНИИПИ Государственного комитета Совета Министров ГССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4/5
