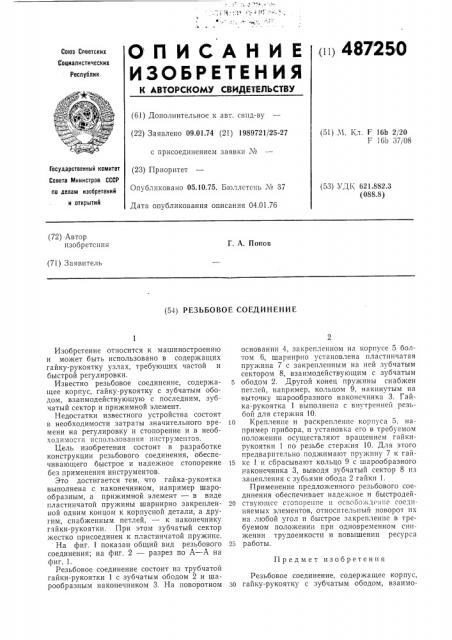

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 1 487250
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свпд-ву (22) Заявлено 09.01.74 (21) 1989721/25-27 (51) Ч. Кл. F 16Ь 2/20
Г 16b 37/08 с присоединением заявки М
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (23) Приоритет
Опубликовано 05.10.75. Бюллетень М 37
Дата опубликования описания 04.01.76 (53) УДК 621.882.3 (088.8) (72) -Автор изобретения
Г, А. Попов (71) Заявитель (54) РЕЗЬБОВОЕ СОЕДИНЕНИЕ основании 4, закрепленном на корпусе 5 болтом 6, шарнирно установлена пластинчатая пружина 7 с закрепленным на ней зубчатым сектором 8, взаимодействующим с зубчатым
5 ободом 2. Другой конец пружины снабжен петлей, например, кольцом 9, накинутым на выточку шарообразного наконечника 3. Гайка-рукоятка 1 выполнена с внутренней резьбой для стержня 10.
10 Крепление и раскрепленпе корпуса 5. например прибора, и установка его в требуемом положении осуществляют вращением гайкирукоятки 1 по резьбе стержня 10. Для этого предварительно поджимают пружину 7 к гай15 ке 1 и сбрасывают кольцо 9 с шарообразного наконечника 3, выводя зубчатый сектор 8 из зацепления с зубьями обода 2 гайки 1.
Применение предложенного резьбового соединения обеспечивает надежное и быстродей20 ствуюгцсс стопорение и ocnnuoi iдеп!ie соединяемых элементов, относительпьш поворот пх на любой угол и быстрое закрепление в требуемом положении при одновременном снижении трудоемкости и повышении ресурса
25 работы.
Резьбовое соединение, содержащее корпус, з0 гайку-рукоятку с зубчатым ободом, взаимоИзобретение относится к машиностроению и может быть использовано в содержащих гайку-рукоятку узлах, требующих частой и быстрой регулировки.
Известно резьбовое соединение, содержащее корпус, гайку-рукоятку с зубчатым ободом, взаимодействующую с последним, зубчатый сектор и прижимной элемент.
Недостатки известного устройства состоят в необходимости затраты значительного времени на регулировку и стопорение и в необходимости использования инструментов.
Цель изобретения состоит в разработке конструкции резьбового соединения, обеспечивающего быстрое и надежное стопорение без применения инструментов.
Это достигается тем, что гайка-рукоятка выполнена с наконечником, например шарообразным, а прижимной элемент — в виде пластинчатой пружины шарнирно закрепленной одним концом к корпусной детали, а другим, снабженным петлей, — к наконечнику гайки-рукоятки. При этом зубчатый сектор жестко присоединен к пластинчатой пружине.
На фиг. 1 показан общий вид резьбового соединения; на фиг. 2 — разрез по А — А на фиг. 1.
Резьбовое соединение состоит из трубчатой гайки-рукоятки 1 с зубчатым ободом 2 и шарообразным наконечником 3. На поворотном
Предмет изобретения
487250 Ьг 2
Составитель А. Шаповаленко
Редактор М. Васильева
Корректор И. Позняковская
Текред Н. Ханесва
Заказ 3228/9 Изд. № 33 Тираж 869 Поди ис Io"..
ЦНИИПИ Государственного комитета Совета Мивис-.рсв СССР по делам изобретений и открытий
Москва, К-35, Рауновская наб., д. 1 5
Типография, пр. Сапунова, 2 действующий с последним, зубчатый сектор и прижимной элемент, о т л и ч а ю щ е е с я тем, что, с целью обеспечения быстрого и надежного стопорения без применения инструментов, гайка-рукоятка выполнена с наконечником, например шарообразным, а прижимной элемент — в виде пластинчатой пружины, шарнирно закрепленной одним концом к корпусу, а другим, снабженным петлей, — к наконечнику гайки-рукоятки, при этом зубчатый
5 сектор жестко присоединен к пластинчатой пружине.
