Реферат

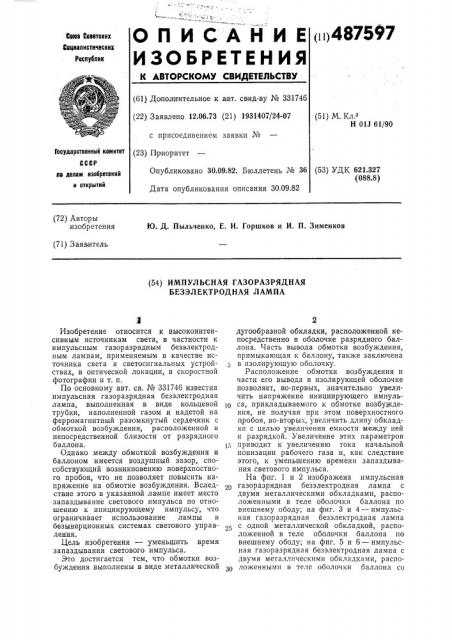

ОП HCAHNE

ИЗОБРЕТЕНИЯ р 487597

6ева Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61} Дополнительное к а вт. свид-ву № 331746 (22) Заявлено 12.06.73 (21) 1931407/24-07 с присоединением заявки № (51) М. Кл.

Н 01J 61/90 (53) УДК 621.327 (088.8) Опубликовано 30.09.82. Бюллетень № 36

Дата опубликования описания 30.09.82 по делам изобретений и открытий (72) Авторы изобретения

Ю. Д. Пыльченко, Е. И. Горшков и И. П. Зименков (71) Заявитель (54) ИМПУЛЬСНАЯ ГАЗОРАЗРЯДНАЯ

БЕЗЭЛЕКТРОДНАЯ ЛАМПА

ГосУааРственный комитет (23) Приоритет

Изобретение относится к высокоинтенсивным источникам света, в частности к импульсным газоразрядным безэлектродным лампам, применяемым в качестве источника света в светосигнальных устройствах, в оптической локации, в скоростной фотографии и т. п.

По основному авт, св. № 331746 известна импульсная газоразрядная безэлектродная лампа, выполненная в виде кольцевой трубки, наполненной газом и надетой на ферромагнитный разомкнутый сердечник с обмоткой возбуждения, расположенной в непосредственной близости от разрядного баллона.

Однако между обмоткой возбуждения и баллоном имеется воздушный зазор, способствующий возникновению поверхностного пробоя, что не позволяет повысить напряжение на обмотке возбуждения. Вследствие этого в указанной лампе имеет место запаздывание светового импульса по отношению к инициирующему импульсу, что ограничивает использование лампы в безынерционных системах светового управления.

Цель изобретения — уменьшить время запаздывания светового импульса.

Это достигается тем, что обмотки возбуждения выполнены в виде металлической дугообразной обкладки, расположенной непосредственно в оболочке разрядного баллона. Часть вывода обмотки возбуждения, примыкающая к баллону, также заключена в изолирующую оболочку.

Расположение обмотки возбуждения и части его вывода в изолирующей оболочке позволяет, во-первых, значительно увеличить напряжение инициирующего импульс са, прикладываемого к обмотке возбуждения, не получая при этом поверхностного пробоя, во-вторых, увеличить длину обкладки с целью увеличения емкости между ней и разрядкой. Увеличение этих параметров

1,-, приводит к увеличению тока начальной ионизации рабочего газа и, как следствие этого, к уменьшению времени запаздывания светового импульса.

На фиг. 1 и 2 изображена импульсная газоразрядная безэлектродная лампа с двумя металлическими обкладками, расположенными в теле оболочки баллона по внешнему ободу; на фиг. 3 и 4 — импульсная газоразрядная безэлектродная лампа с одной металлической обкладкой, расположенной в теле оболочки баллона по внешнему ободу; на фиг. 5 и 6 в импульсная газоразрядная безэлектродная лампа с двумя металлическими обкладками, расположенными в теле оболочки баллона со

487597

Фиг. f

Фиг.3

Фиг. Г стороны торца; на фиг. 7 и 8 — импульсная газоразрядная безэлектродная лампа с одной металлической обкладкой, расположенной в теле оболочки баллона со стороны торца. 5

Лампа имеет баллон 1 в виде кольцевой трубки из оптически прозрачного материала, например, плавленого кварца, наполненной ксеноном при давлении 5 мм рт. ст. и надетой на разомкнутый сердечник (на 10 чертеже не показан).

В тело кварцевой оболочки баллона 1 помещена, по меньшей мере, одна дугообразная оболочка 2. При необходимости гальванической развязки основного и поджигаю- 15 щего генератора (на чертеже не показаны) в тело кварцевой оболочки баллона 1 помещают вторую дугообразную обкладку 3.

Для инициирования разряда на выводы 4 и 5 от высокочастотного генератора подают- 20 ся высоковольтные импульсы амплитудой

70 — 80 кВ.

Большая площадь обкладок позволяет ускорить процесс образования проводящего канала в газе, 25

Генераторы основной и поджигающей (на чертеже не показаны), питающие лампы, изображенные на фиг. 3, 4 и 7, 8, имеют между собой гальваническую связь, а генераторы, питающие лампы, изображенные на фиг. 1, 2 и 5, 6, не имеют между собой гальванической связи.

Для того, чтобы не препятствовать прохо>кдению светового потока в направлении оси лампы, необходимо расположить дугообразные обкладки 2 и 3 так, как показано на фнг. 1,2и 3,4, Для получения направленной диаграммы распределения светового потока обкладки 2 и 3 можно использовать вместо отражающего покрытия, располо>кив их так, как показано на фиг. 5, 6 и 7, 8.

Формула изобретения

1. Импульсная газоразрядная безэлектродная лампа по авт. св. № 331746, отл ич а ю щ а я с я тем, что, с целью уменьшения времени запаздывания светового импульса, обмотки возбуждения выполнены в виде дугообразной металлической обкладки, размещенной непосредственно в оболочке разрядного баллона.

2. Лампа по п. 1, отл ич а ющаяся тем, что вывод от металлической обкладки размещен на расстоянии не менее 15 мм от поверхности баллона.

487597

Фиг. 5 фиг,7 фее. В

Фие,b
