Переносный бункер
Патент 487812
Авторы
Переносный бункер
Иллюстрации
Реферат
!

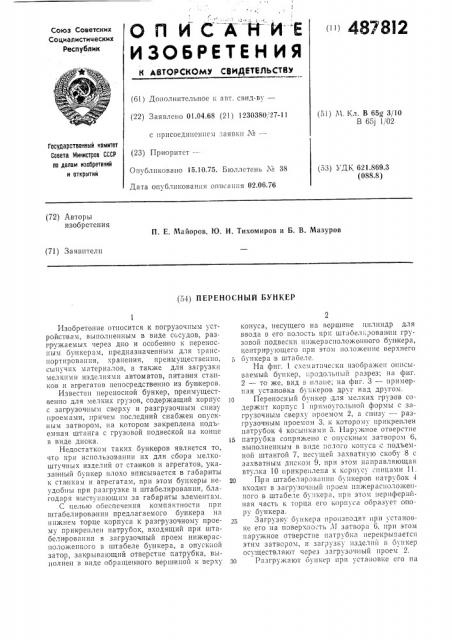

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
»1 487812
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСт6 (6l) Дополнительное и авт. свид-ву— (22) Заявлено 01.04.68 (21) 1230380,, 27-11 с присоединением заявки Ы— (23) Приоритет--Опублпковано 15.10.75. Бюллетень М 38
Дата опубликования описания 02.06.76 (51) М. Кл. В 65g 3/10
В 651 1/02
Государственный комитет
Савета Министров СССР по делам изобретений и открытий (53) УДК 621.869.3 (088.8) (72) Авторы изобретения
П. Е. Майоров, Ю. И. Тихомиров и Б. В. Мазуров (71) Заявители (54) ПЕРЕНОСНЫЙ БУНКЕР
Изобрететие относится к погрузочным устройствам, выполненным в виде сосудов, разгружаемых через дно и особенно к переносным буикерам, предназначенным для транспортирования, храцепия, преимущественно, сыпучих материалов, а также для загрузки мелкими изделиями автоматов, питания станков и агрегатов непосредственно из бункеров.
Известен перепосиой бункер, п реимущественпо для мелких грузов, содержащий корпус с загрузочным сверху и разгрузочным снизу проемами, причем последний снабжен опускцым затвором, ца котором закреплена подьемцая штанга с грузовой подвеской на конце в виде диока.
Недостатком таких бункеров является то, что при использовании их для сбора мелкоштучных изделий от станков и агрегатов, указанный бункер плохо вписывается в габариты к станкам и агрегатам, при этом бункеры неудобны при разгрузке и штабелировании, благодаря выступающим за габариты элементам.
С целью обеспечения компактности при штабелироваиии предлагаемого бункера иа нижнем торце корпуса к разгрузочному проему. прикреплен патрубок, входящий при штабели|рова ии в загрузочный проем нижврасположеппого в штабеле бункера, а опускиой затор, закрывающий отверстие патрубка, выполнен в виде обращенного вершиной к верху конуса, несущего на вершине цилиндр для ввода в его полость прп шт|1бел1;роваиии грузовой подвески цижерасположоцного бункера, центрирующего прп этом положение верхнего бункера в штабеле.
На фиг. 1 схематпче;ки изображен оппсываемьш бункер, продольный разрез; на фиг.
2 — то же, вид в пляпе; иа фиг. 3 — примерная установка бу| керов друг над другом.
|О Переносный бункер для мелких грузов содержит корпус 1 прямоугольной формы с загрузочным сверху Ilðîåìîì 2, а снизу — разгрузоч|иым проемом 3, к которому прикреплен патрубок 4 косынками 5. Наружное отверстие
1б патрубка сопряжено с оп .скиым затвором 6, выполненным в виде:|олого конуса с подъемной штангой 7, несущей захватную скобу 8 с захватным диском 9, при этом направляющая втулка 10 прикреплена к кор!1усу спицями 11.
20 П ри штабелироваппп бункеров патрубок 4 входит в загрузочный проем цпжерасположепного в штабеле бу||керя, прп этом периферийная часть к — îðöà его корпуса образует опору бункера.
25 Загрузку бункера производят при установке его на поверхность 11 затвора 6, при этом наружное отверстие патрубкя перекрывается этим затвором, и загрузку изделий в бункер осуществляют через загрузочный проем 2.
30 Pязгружают бупl.ер при устя||овке его па
487812
Раг 1
Риг 5 флуг g
Состав«тель Н, Ахметов
Техрсд Т. Миронова
Корректор E. Хмелева
Редактор С. гэайкова
3ака", 707 Изд ¹ 1910 Тираж 833 Подписное
ЦНИИГ1И Государственного комитета Совета i11«««crpoa СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушскаи наб., д. 4,15
МОТ, Загорский ф«лиал
3 опор пую поверхность, при этом затвор 6 под действием веса изделий опускается, и они высыпаются через образовавшуюся щель между патрубком и конусной поверхностью затвора б.
Для обеспечения компактного штабелирования бункеров затвор выполнен с расположенным в верх|ней части полого конуса цилиндром 12, для входа в его полость при штабелиро вании бункеров захватного диска 9 со скобой 8 H JIKcpacIIoëîæåèíoãî оункера, центрирующего при этом положение верхнего бункера в штабеле.
Предмет изобретения 15
Переносный бункер, преимущественно для мелких грузов, содержащий корпус с загрузочным сверху и разгрузочным снизу проема= ми, причем последHIHH снабжен опускным затвором, HH котором закреплена подъемная штанга с грузовой подвеской на конце в виде диска, отличающийся тем, что с целью обеспечения компактности при штабели ровании бункеров, па нижнем торце корпуса к разгрузочному проему прикреплен патрубок, входящий при штабели ровании в загрузочный проем нижерасположенного бункера, а опускной затвор, закрывающий отверстие патрубка, выполнен IB ни де обращенного верши ной к верху конуса, несущего на вершине цилиндр для ввода в его поло сть при штабелирова1нии гру. зовой подвески нижерасположенного бункера, центрирующего п ри этом положение верхнего бункера в штабеле.
