Опускной колодец
Иллюстрации
Реферат

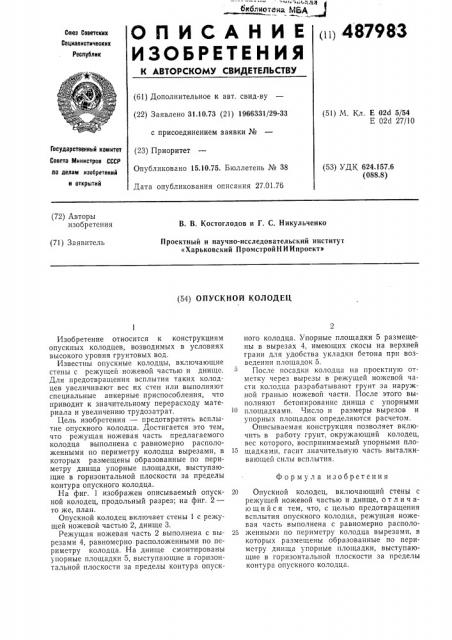

О П И С А Н И Е (п) 487983
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 31.10.73 (21) 1966331/29-33 с присоединением заявки № (23) Приоритет
Опубликовано 15.10.75. Бюллетень № 38
Дата опубликования описания 27.01.76 (51) Л!. Кл. E 02с1 5/54
Е 02д 27/10
Государственный комитет
Совета Министров СССР (53) УДК 624.157.6 (088.8) па делам изобретений и открытий (72) Авторы изобретения
В. В, Костоглодов и Г. С. Никульченко
Проектный и научно-исследовательский институт
«Харьковский ПромстройНИИпроект» (71) Заявитель (54) ОПУСКНОЙ КОЛОДЕЦ
Формула изобретения
Изобретение относится к конструкциям опускных колодцев, возводимых в условиях высокого уровня грунтовых вод.
Известны опускные колодцы, включающие стены с режущей ножевой частью и днище.
Для предотвращения всплытия таких колодцев увеличивают вес их стен или выполняют специальные анкерные приспособления, что приводит к значительному перерасходу материала и увеличению трудозатрат.
Цель изобретения — предотвратить всплытие опускного колодца. Достигается это тем, что режущая ножевая часть предлагаемого колодца выполнена с равномерно расположенными по периметру колодца вырезами, в которых размещены образованные по периметру днища упорные площадки, выступающие в горизонтальной плоскости за пределы контура опускного колодца.
На фиг. 1 изображен описываемый опускной колодец, продольный разрез; на фиг. 2— то же, план.
Опускной колодец включает стены 1 с режущей ножевой частью 2, днище 3.
Режущая ножевая часть 2 выполнена с вырезами 4, равномерно расположенными по периметру колодца. На днище смонтированы упорные площадки 5, выступающие в горизонтальной плоскости за пределы контура опускного колодца. Упорные площадки 5 размещены в вырезах 4, имеющих скосы на верхней грани для удобства укладки бетона при возведении площадок 5.
После посадки колодца на проектную отметку через вырезы в режущей ножевой части колодца разрабатывают грунт за наружной гранью ножевой части, После этого выполняют бетонирование днища с упорными
10 площадками. Число и размеры вырезов и упорных площадок определяются расчетом.
Описываемая конструкция позволяет включить в работу грунт, окружающий колодец, вес которого, воспринимаемый упорными площадками, гасит значительную часть выталкивающей силы всплытия.
20 Опускной колодец, включающий стены с режущей ножевой частью и днище, о т л и ч аю шийся тем, что, с целью предотвращения всплытия опускного колодца, режущая ножевая часть выполнена с равномерно располо25 женными по периметру колодца вырезами, в которых размещены образованные по периметру днища упорные площадки, выступающие в горизонтальной плоскости за пределы контура опускного колодца.
487983
Составитель В. Гоник
Редактор Э. Шибаева
Техред Т. Миронова Корректор 3. Тарасова
Типография, пр. Сапунова, 2
Заказ 3387/11 Изд. ¹ 1894 Тирани 708 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, )К-35, Раушская наб., д, 4!5
