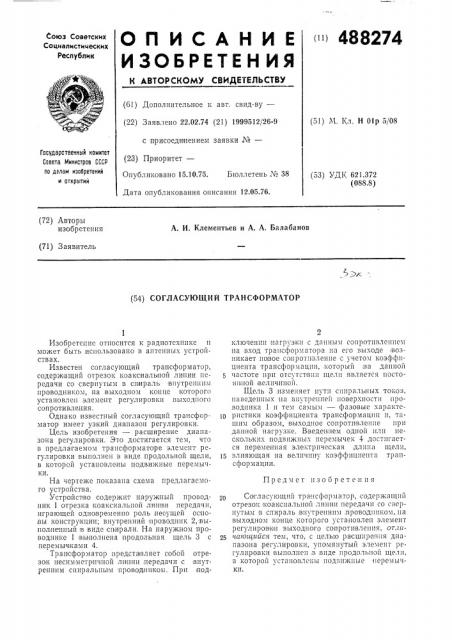

1 488274

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 22.02.74 (21) 1999512/26-9 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 15.10.75. Бюллетень № 38

Дата опубликования описания 12.05.76. (51) М. Кл. Н 01р 5/08

Гасударственный камитет

Савета Министрав СССР аа делам изабретений и открытий (53) УДК 621.372 (088.8) (72) Авторы изобретения

А. И. Клементьев и А. А. Балабанов (71) Заявитель (54) СОГЛАСУЮЩИЙ ТРАНСФОРМАТОР

Изобретение относится к радиотсх11пкс и может быть использовано в антенных устройствах.

Известен согласующий трансформатор, содержащий отрезок коаксиалы1ой линии передачи со свернутым в спираль внутренним проводником, ца выходном конце которого установлен элемент регулировки выходного сопротивления.

Однако известный согласующий трансформатор имеет узкий диапазон регулировки.

Цель изобретения — расширение диапазона регулировки. Это достигается тем, что в предлагаемом трансформаторе элемент регулировки выполнен в виде продольной щели, в которой установлены подвижные перемычки.

На чертеже показана схема предлагаемого устройства.

Устройство содержит наружный проводник 1 отрезка коаксиальной линии передачи, играющей одновременно роль несущей осно,вы конструкции; внутренний проводник 2, выполнет111ый в виде спирали. На наружном проводнике 1 выполнена продольная щель 3 с перемычками 4.

Трансформатор предста вляет собой отрезок несимметричной линии, передачи с внутренним спиральным проводником. Прп подключепнн нагрузки с данным сопротивлением на вход трансформатора на его выходе возникает новое collpoTIIBëållне с учетом коэффициента трансформацш1, которьш на данной частоте прп отсутствии щели является посто1н1пой величиной.

Щель 3 изменяет пути спиральных токов, наведенных на внутренней поверхности проводника 1 и тем самым — фазовые характс1О ристики коэффициента трансформации и, ташим образом, выходное сопротивление прн датшой нагрузке. Введением одной нлп нескольких подвижных перемычек 4 достигается переменная электрическая, длина щели, 15 влияющая на величину коэффициента трансформации.

Предмет изобретения

Согласующий трансформатор, содержащий отрезок коакснальной линни передачи сО свернутым в спираль внутренним .проводником, на выходном конце которого установлен элемент регулировки выходного сопротивления, от.тчаюи1ийся тем, что, с целью расширения диапазона .регулировки, упомянутьш элемент рсгулировки выполнен,в виде продольной щели, в которой установлены подвижные перемычки.

488274 ц

Составитель Л. Слащанина

Текред М. Семенов

Редактор И. Шубина

Корректор H. Аук

Заказ 545

МОТ, Загорский филиал

Изд. № 1911 Тираж 833 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
