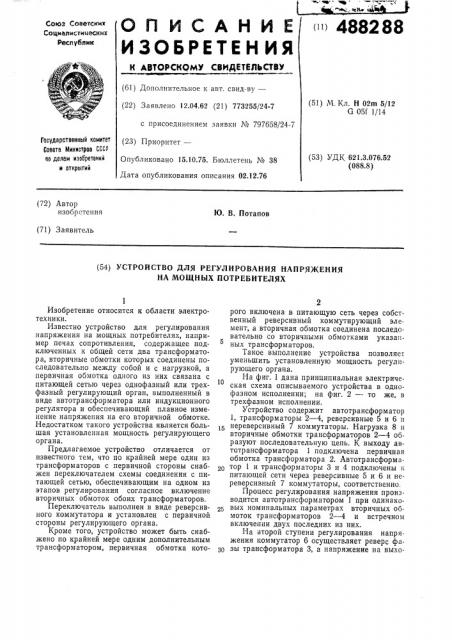

ОПИСАНИЕ

И ЗОБРЕТЕ Н ИЯ

Союз Соеетскми

Социалистических

Республни

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 12.04.62 (21) 773255/24-7 (51) М. Кл. Н 02m 5/12

G 051 1/14 с присоединением заявки № 797658/24-7

Гооударственный комитет

Совета Министров СССР оо делам ивооретений и открытий (23) Приоритет—

Опубликовано 15.10.75. Бюллетень № 38

Дата опубликования описания 02.12.76 (53) УДК 621.3.076.52 (088.8) (72) Автор изобретения

Ю. В. Потапов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ НАПРЯЖЕНИЯ

HA МОЩНЫХ ПОТРЕБИТЕЛЯХ

Изобретение относится к области электротехники.

Известно устройство для регулирования напряжения на мощных потребителях, например печах сопротивления, содержащее подключенных к общей сети два трансформатора, вторичные обмотки которых соединены последовательно между собой и с нагрузкой, а первичная обмотка одного из них связана с питающей сетью через однофазный или трехфазный регулирующий орган, выполненный в виде автотрансформатора или индукционного регулятора и обеспечивающий плавное изменение напряжения на его вторичной обмотке.

Недостатком такого устройства является большая установленная мощность регулирующего органа.

Предлагаемое устройство отличается от известного тем, что по крайней мере один из трансформаторов с первичной стороны снабжен переключателем схемы соединения с питающей сетью, обеспечивающим на одном из этапов регулирования согласное включение вторичных обмоток обоих трансформаторов.

Переключатель выполнен в виде реверсивного коммутатора и установлен с первичной стороны регулирующего органа.

Кроме того, устройство может быть снабжено по крайней мере одним дополнительным трансформатором, первичная обмотка кото2 рого включена в питающую сеть через собственный реверсивный коммутирующий элемент, а вторичная обмотка соединена последовательно со вторичными обмотками указанных трансформаторов.

Такое выполнение устройства позволяет уменьшить установленную мощность регулирующего органа.

На фиг. 1 дана принципиальная электрическая схема описываемого устройства в однофазном исполнении; на фиг. 2 — то же, в трехфазном исполнении, Устройство содержит автотрансформатор

1, трансформаторы 2 — 4, реверсивные 5 и 6 и нереверсивный 7 коммутаторы. Нагрузка 8 и вторичные обмотки трансформаторов 2 — 4 образуют последовательную цепь. К выходу автотрансформатора 1 подключена первичная обмотка трансформатора 2. Автотрансформа2О тор 1 и трансформаторы 3 и 4 подключены к питающей сети через реверсивные 5 и 6 и нереверсивный 7 коммутаторы, соответственно.

Процесс регулирования напряжения производится автотрансформатором 1 при одинаковых номинальных параметрах вторичных обмоток трансформаторов 2 — 4 и встречном включении двух последних из них.

На второй ступени регулирования напряжения коммутатор 6 осуществляет реверс фазы трансформатора 3, а напряжение на выхо488288

3 де автотрансформатора 1 снижается до нуля.

На третьей ступени коммутатор 5 осуществляет реверс фазы автотрансформатора 1 и напряжение на нагрузке 8 доводится до номинального. На этом процесс регулирования заканчивается.

При трехфазном исполнении устройства каждый реверсивный коммутатор выполнен в виде двух реверсоров, осуществляющих переключение фаз первичных обмоток трансформаторов 2 и 3 с прямого на обратное. При этом одна из трехфазных групп силовых контактов каждого реверсора коммутаторов 5 и 6 закорочена. Таким образом, в случае необходимости трансформаторы 2 и 3 могут быть зашунтированы с первичной стороны. Регулирование напряжения на нагрузке 8 осуществляется аналогично описанному.

При замене автотрапсформатора, например, индукционным регулятором работа устройства практически не изменяется. Нагрузка

8 при этом должна допускать поворот фазы регулируемого напряжения.

Формула изобретения

1. Устройство для регулирования напряжения на мощных потребителях, например печах сопротивления, содержащее подключенных к общей сети два трансформатора, вторичные

4 обмотки которых соединены последовательно между собой и с нагрузкой, а первичная обмотка одного из них связана с сетью через регулирующий орган, обеспечивающий плав5 ное изменение напряжения на его вторичной оомотке, отличающееся тем, что, с целью уменьшения установленной мощности регулирующего органа, по крайней мере один из трансформаторов с первичной стороны снаб10 жен переключателем схемы соединения с питающей сетью, обеспечивающим на одном из этапов регулирования согласное включение вторичных обмоток обоих трансформаторов, причем нерегулируемый трансформатор вы15 полнен со вторичным напряжением, равным максимальному вторичному напряжению регулируемого трансформатора.

2. Устройство по п. 1, отличающееся тем, что переключатель выполнен в виде реверсив20 ного коммутатора и установлен с первичной стороны регулирующего органа.

3. Устройство по пп, 1 и 2, отличающееся тем, что оно снабжено по крайней мере одним

25 дополнительным трансформатором, вторичная обмотка которого соединена последовательно со вторичными обмотками указанных трансформаторов, а первичная включена в сеть через собственный реверсивный коммутирующий элемент.
