Устройство для обработки сложных сигналов
Иллюстрации
Реферат

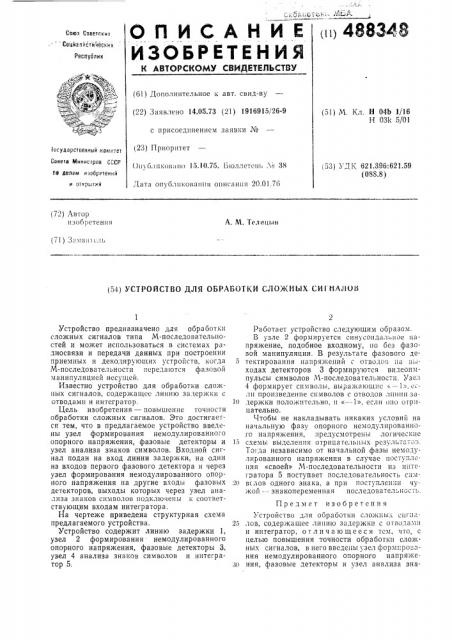

0 П И С А Н И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
0вюз Советскнт Сечйел!!стйческнт
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 14.05.73 (21) 1916915/26-9 с присоединением заявки № (51) М. Кл. Н 04Ь 1/16
Н 031с 5/01
1осудерственный комитет (23) ПРиоРи1ет
Совете Мниис!ров СССР пв йелам изобретений н открс)тнй
Иыблпков;!!го 15.10.75. Бюллетень l 38,.53) У 1К 621 396 621 59 (088.8) Дата опубликования описания 20.01.76 (72) Автор изобоетенпя
А. M. Телицып (71) За!!в !!ель (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ СЛО)КНЫХ (;Hl ÈÀJ1Î11
Устройство предназначено для обработки сложных сигналов типа М-последовательностей и может использоваться в системах радиосвязи и передачи данных при построении приемных и декодирующих устройств, когда
М-последовательности переда ются фазовой манипуляцией несущей.
Известно устройство для обработки сложных сигналов, содержащее линию задержки с отводами и интегратор.
Цель изобретения — повышение точности обработки сложных сигналов. Это достигается тем, что в предлагаемое устройство введны узел формирования немодулированного опорного напряжения, фазовые детекторы и узел анализа знаков символов. Входной сигнал подан на вход линии задержки, на один из входов первого фазового детектора и через узел формирования немодулированного опорного напряжения на другие входы фазовых детекторов, выходы которых через узел анализа знаков символов подключены к соответствующим входам интегратора.
На чертеже приведена структурная схема предлагаемого устройства.
Устройство содержит линию задержки 1, узел 2 формирования немодулированного опорного напряжения, фазовые детекторы 3, узел 4 анализа знаков символов и интегратор 5.
Работает устройство следующим образом.
В узле 2 формируется синусопдальное li3пряжение, подобное входному, »о без фазовой манипуляции. В результате фазового де5 тектированпя напряжений .- отводов ца вь!ходах детекторов 3 формируются видеоимпульсы символов М-последовательности. Узел
4 формирует символы, выражающие «--1», лп произведение символов с отводов линии за10 держки положительно, и « — 1», если о то отрицательно.
Чтобы не накладывать никаких условий на начальную фазу опорного немодулирован ioro напряжения, предусмотрены логические
15 схемы выделения отрицательных рсзультатоз.
То.да независимо от начальной фазы немодулированного напряжения в случае поступления «своей» М-последовательности из иитсгэатора 5 поступает последовательность си;i2с! вслов одного знака, а при поступлен:iii чужой -- знакопеременная последовательность.
Предмет изобретения
Устроиство для ооработкн сложных cli! па
25 лов, содер>кащее линию задержки с отвода iп и интегратор, отличающееся тем, что, с целью повышения точности обработкп сложных сигналов, в него введены узел формирования немодулированного опорного напря>ке30 ния, фазовь|е детекторы и узел анализа зна488348
Составитель Н. Герасимова
Техред 3. Тараненко Корректор Т. Гревцова
Редактор T. Юрчикова
Заказ 3273/14 Изд. № 1895 Тираж 740 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, 5К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 ков символов, входной сигнал подан на вход линии задержки, на олин из входов первого фазового детектора и через узел формирования немодулированного опорного напряжения на другие входы фазовых детекторов, выходы которых через узел анализа знаков символов годключены к соответствующим входам интегратора.
