Реферат



Класс 2lg, 10 q,.

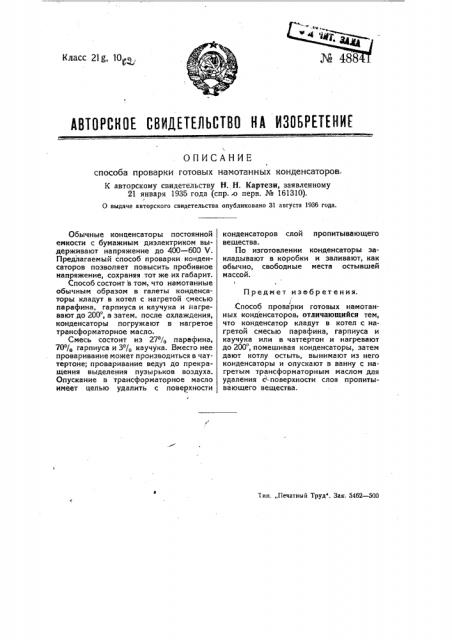

АВТОРСНОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ способа проварки готовых намотанных конденсаторов.

К авторскому свидетельству Н. Н. Картези, заявленному

21 января 1935 года (спр.,о перв. ¹ 161310).

0 выдаче авторского свидетельства олубликовано 31 августа 1936 года.

Чнп .,Печатный Труд . Зак. 5462 — 500

Обычные конденсаторы постоянной емкости с бумажным диэлектриком выдерживают напряжение до 400 — 600 V.

Предлагаемый способ проварки конденсаторов позволяет повысить пробивное напряжение, сохраняя тот же их габарит.

Способ состоит в том, что намотанные обычным образом в галеты конденсаторы кладут в котел с нагретой Смесью парафина, гарпиуса и каучука и нагревают до 200, а затем, после охлаждения, конденсаторы погружают в нагретое трансформаторное масло.

Смесь состоит из 27о/о парафина, 70% гарпиуса и 3% каучука. Вместо нее проваривание может производиться в чаттертоне; проваривание веду1 до прекращения выделения пузырьков воздуха.

Опускание в трансформаторное масло имеет целью удалить с поверхности конденсаторов слой пропитывающего вещества.

По изготовлении конденсаторы закладывают в коробки и заливают, как обычно, свободные места остывшей массой.

Предмет изобретения.

Способ проварки готовых намотанных конденсаторов, отличающийся тем, что конденсатор кладут в котел с нагретой смесью парафина, гарпиуса и каучука или в чаттертон и нагревают до 200, помешивая конденсаторы, затем дают котлу остыть, вынимают из него конденсаторы и опускают в ванну с нагретым трансформаторным маслом для удаления с поверхности слоя пропитывающего вещества.
