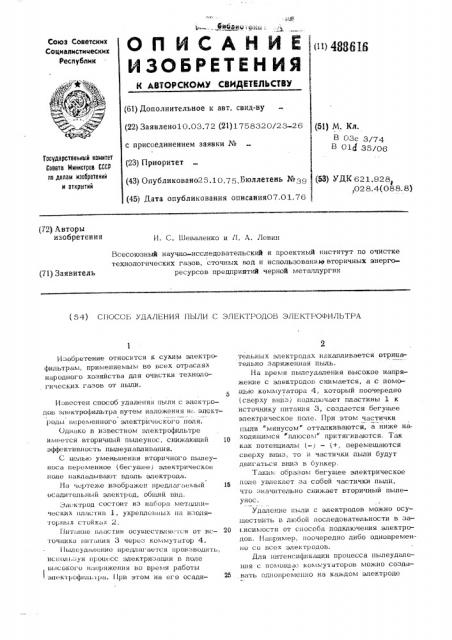

О П И С А Н И Е (1ц4886Ы

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. свид-ву (22) Заявлено10.03.72 (21)1758320/23-26 с присоединением заявки ¹ (23) Приоритет (43) Опублнковано25.10.75 Бюллетень №39 (45) Дата опубликования опнсания07.01.76 (51) М. Кл.

В 03с 3/74

В 01$ 35/06

Государственный комитет

Совета министров СССР ло делам изобретений и открытий

1 (53) УДК 62 1. 92 8

1,.02 8.4(08 8. 8) (72) Авторы изобретения

И. С. Шеваленко и Л. A. Левин

Всесоюзный научно-исследовательский и проектный институт по очистке технолотических газов, сточных вод и использовани вторичных энергоресурсов предприятий черной металлургии (71) Заявитель (54) СНОСОВ УДАЛЕНИЯ ПЫЛИ С ЭЛЕКТРОДОВ ЭЛЕКТРОФИЛЬТРА

Изобретение относится к сухим электрофильтрам, применяемым во ьсех отраслях народного хозяйства для очистки технологических газов от пыли.

Известен способ удаления пыли с электроцои электрофильтра путем наложения на электроды переменного электрического поля.

Однако в известном электрофильтре имеется вторичный пылеунос, снижающий 10 эффективность пылеулавливация.

С целью уменьшения вторичного пылеуноса переменное (бегущее j электрическое ноле накладывают вдоль электрода.

На ц ртеже изображен предлагаемый 15 осадительный электрод, общий вид.

Эл,,ктрод состоит из набора металлических пластин 1, укрепленных па изоляторных стойкак 2.

Питание пластин осуществлю тся от ис- 2О точцика питания 3 через коммутатор 4.

Нылеудаление предлагается производить, испгип,зуя процесс электризации в поле высокого напряжения во время работы электрофиль ра. IlpB этом на его осадительных электродах накапливается отрицательно заряженная пыль.

На время пылеудаления высокое напряжение с электродов снимается, а с помощью коммутатора 4, который поочередно (сверху вниз подключает пластины 1 к источнику питания 3, создается бегущее электрическое поле. При этом частички пыли "минусом отталкиваются, а ниже на ходяшимся плюсом" притягиваются. Так как потенциалы (-) — (+, перемещаются сверху вниз, то и частички пыли будут двигаться вниз в бункер.

Таким образом бегущее электрическое поле увлекает за собой частички пыли, что значительно снижает вторичный пылеунос.

Удаление пыли с электродов можно осуществить в любой последовательности в зависимости от способа подключения электродов. Например, поочередно либо одновременно со всех электродов.

Для интенсификации процесса пылеудаления с помоцц,ю коммутаторов можно создавать одновременно на каждом электроде

488616

Лак: . .) 2 (! агл г"- аI I! f

Тираж 67сг

11одииснос

Нр< «i иг«и» . Iааииr», М г каа, 59, !герсгккокскаи иаб., 24 несколько следующих друг за другом волн бегущих электрических полей. Размеры электрода и электрические параметры определяются для каждого типа электрофильтра в зависимости от свойств пылегазовой среды, Размеры электрода и электрические паралаетры, например для электрофильтра типа УГ-1, улавливающего гыль в огнеупорном производстве, следующие;

Высота электрода 4200 мм

Высота пластины 50 мм

Расстояние между пластинами 10 мм

Количество пластин в одном электроде

70 шт.

Напряжение источника питания 3 кв

При указанных величинах средняя скорость дрейфя частиц пыли под действием бегуще-.

ro электрического попа равна 0,6 м/сек, а время пробега электрическим полел1 всего электрода-7 сек.

Общее время пылеудаления определяется экспериментально в зависимости оТ свойств пыли и параметров газового потока.

Предмет изобретения

Способ удаления пыли с электродов электрофильтра отделением и перемещением ее в бункер путем по .ачи на электроды переменного электрического поля, о т л и15 ч а ю шийся тем, что, с целью уменьшения вторичного пылеуноса, переменное электрическое поле накладывают вдоль электр ода.
