Реферат

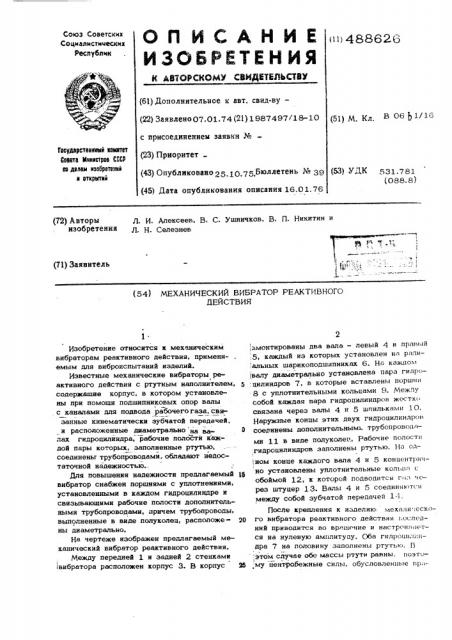

О П И С А Н И Е и ) 4аа62а

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 07.01.74 (21) 1987497/18-10 (51) М. Кл. В 06 Ь 1 16 с присоединением заявки № (23) Приоритет

Гасударственай каатет

Совете Мкккатрав СССР в делам кзебретеккк х аткрыткй (43) Опубликовано25 10 75Бюллетень № 39 (53} УДК 531.781 (088.8} (45) Дата опубликования описания 16.01.76 (?2) Авторы Л. И. Алексеев. B. С- Ушничков, В. П. Никитин и изобРЕтениЯ П Н. Селезнев (71) Заявитель (54) МЕХАНИЧЕСКИЙ ВИБРАТОР РЕАКТИВНОГО

ДЕЙСТВИЯ вмонтированы два вала — левый 4 и правый

5, каждый иэ которых установлен Hcl рапи альных шврикоподшипниках 6. Нв каждом ,, валу диаметрально установлена пара гидро. цилиндров 7, в которые вставлены поршни

8 с уплотнительными кольцами 9. Между собой каждая пара гидроцилиндров жестко связана через валы 4 и 5 шпильками 10.

Наружные концы этих двух гидроцилиндрон соединены дополнительнымь трубопроводами 11 в виде полуколец. Рабочие полости гидроцилиндров заполнены ртутью. На од,ном конце каждого вала 4 и 5 кондентрн iно установлены уплотнительные колпи» с обоймой 12, к которой подводится газ ч реэ штуцер 13. Валы 4 и 5 соеаинян топ между собой зубчатой передачей 1-1.

Изобретение относится к механическим вибрвторам реактивного действии, применяемым для виброиспытаний изделий.

Известные механические вибрвторы реактивного действия с ртутным наполнителем, содержащие корпус, в котором установлены при помощи подшипниковых опор валы с каналами для подвода.рабочегогаза, связанные кинематически зубчатой передачей. и расположенные диаметрально нв вв. О лвх гидроцилиндра, рабочие полости каждой пары которых, заполненные ртутью, соединеньг трубопроводами „обладают недостаточной надежностью..

Для повышения надежности предлагаемый 1а вибратор снабжен поршнями с уплотнениями, установленными в каждом гидроцилиндре и связывающими рабочие полости дополнительными трубопроводами, причем трубопроводы, выполненные в виде полуколец, расположе- 20 ны диаметрально.

На чертеже изображен предлагаемый механический вибратор реактивного действия.

Между передней 1 и задней 2 стенками вибраторв расположен корпус 3. В корпус 25

После крепления к изделию, механи .еского вибрвторв реактивного действия bоолопний приводится во врвш ние и нвстрсчиыется на нулевую амплитуду, Оба гкдроцн:i .èдра 7 нв половину заполнены ртутьк>. f3 этом случае обе массы ртути равны, поэто1 му центробежные силы, обусловленные прп- щением„равны и противоположно направлены, и, следовательно, результирующая

Возмущающая. сила равна нулю. Для создания возмущающей силы гаэ подводится к штуцерам 13 под определенным давлением и по каналам во вращающихся валах 4 и

5 поступает в один из гидроцилиндров 7, где под давлением газа поршень 8 перемещается, вытесняя ртуть, которая по трубопроводам 3.1 перетекает в другой гидроцилиндр до тех пор, пока давление ртути не уравновесится давлением газа и не будет достигнута заданная величина возмущающей

1 силы. Для увеличения а возмущающей силы увеличивают давление. подаваемого газа и тем самым изменяют количество ртути в одном из гидроцнлиндров 7. ф

Предме изобретения

Механический вибратор реактивного действия, содержащий корпус, s котором установлены цри помощи лодшипниковых опор валы с каналами для подвода рабочего газв связанные кинематически зубчатой передачей, и расположенные, диаметрально на валам гидроцилиндры, уабочие полости каждсй @: пары которых, заполненные ртутью, сос.дннены трубопроводами, о т л и ч а ю щ и йс я тем„что, с целью повышения надежности вибратора, он снабжен поршнями с уплотнениями р установленными в каждом

Ы гидроцилиндре и связывающими рабочие полости дополнительными трубопроводами, причем трубопроводы, выполненные в виде полуколец, расположены диаметрально.
