Реферат

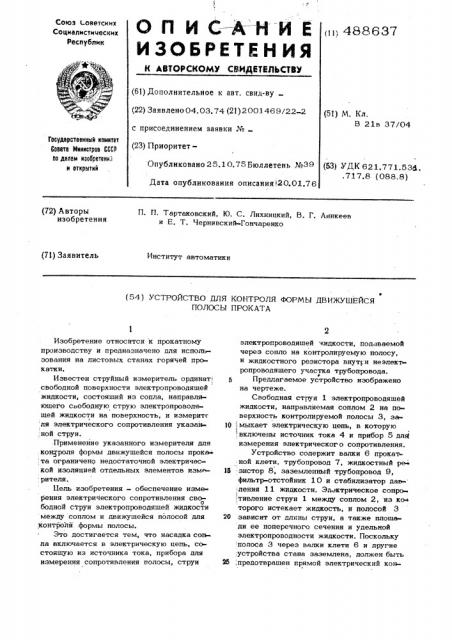

Союз 1.оветских

Социалистических

Республик (11) 488637

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву (22) Заявлено 04.03. 74 (21) 2001469/22-2 с присоединением заявки № (23) Приоритет(51) М. Кл.

В 21в 37/04

Государственный комитет

Свввтв Министров СССР во деном изооретенил н открытий (53) УДК 621.771,53с1. .717.8 (088.8) Опубликовано 25.10.75 Бюллетень №39

Дата опубликования описания 20.01,76 (72) Авторы изобретения

П. П. Тартаковский, Ю. С. Лихницкий, В. Г. Аникеев и Е, Т. Чернявский-Гончаренко (71) Заявитель

Институт автоматики (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ФОРМЫ ДВИЖУШЕИСЯ

ПОЛОСЫ ПРОКАТА

Изобретение относится к прокатному производству и предназначено для использования на листовых станах горячей прокатки.

Известен струйный измеритель ординат:. свободной поверхности электропроводяшей жидкости, состоящий из сопла, направляющего свободную струю электропроводящей жидкости H& поверхность, и измерите ля электрического сопротивления указан(;ной струи.

Применение указанного измерителя для кон роля формы движущейся полосы прока та ограниченО недостаточной электрической изоляцией отдельных элементов изм ри тели.

Цель изобретения - обеспечение измерения электрического сопротивления своо бодной струи электропроводяшей жидкости между соплом и движущейся полосой для контроля, формы полосы.

Это достигается тем, что насадка соп-. ла включается в электрическую цепь, состоящую из источника тока, прибора для измерения сопротивления полосы, струи электропроводяшей .кидкости, подаваемой через сопло на контролируемую полосу, и жидкостного резистора внутри неэлекч ропроводяшего участка трубопровода.

У

Предлагаемое устройство изображено на чертеже.

Свободная струя 1 электропроводяшей жидкости, направляемая соплом 2 на поверхность контролируемой полосы 3, за10 i мыкает электрическую цепь, в которую ! включены источник тока 4 и прибор 5 для измерения электрическог о сопротивления.

Устройство содержит валки 6 прокат ной клети, трубопровод 7, жидкостный ре+

15 зистор 8, заземленный трубопровод 9, фильтр-отстойник 10 и стабилизатор дав ления 11 жидкости. Электрическое сопро,тивление струи 1 между соплом 2, из ко торого истекает жидкость, и полосой 3

20 зависит от длины струи, а также плошади ее поперечного сечения и удельной электропроводности жидкости. Поскольку полоса 3 через валки клети 6 и другие

:устройства стана заземлена, должен быть

25,предотвращен прямой электрический кон3 48863 такт сопла 2 и подводимой к нему в тру-» боцроводе 7 жидкости с землей, что обес4 печивается соответствуюшей внешней элек трической изоляцией сопла 2 и трубопровода 7

В качестве электропроводяшей жидкос ти может быть использована водопроводная вода, удельная электропроводность ко торой невелика, вследствие чего все оо тальные сопротивления в рассматриваемой

1 цепи пренебрежимо малы в сравнении с ее сопротивлением.

Одйако трубы водопровода при их обыщ ном исполнении заземлены (на чертеже показано. знаком заземления 12) и это требует принятия специальных мер, предотврашаюших непосредственный электрический контак г сопла 2 и трубопровода 7 с заземленным трубопроводом, 9.

Зля обеспечении воэможности измере-;, ния сопротивления свободной струи элект ропроводяшей жидкости между насадкой сопла и движушейси полосой между участ ком трубопровода 7 непосредственно у сопла 2 и заземленным трубопроводом 9 включен жидкостный резистор 8, величина которого в несколько раз (достаточно в 8-10 раз) превосходит сопротивление струи 1. Резистор 8 выполнен в виде неэлектропроводяшего (например, резинового или пластмаСсового) у9"стка трубопровода, на котором ток проходит только через жидкость (воду); резистора, ф трубопровод 9 с заземлением 12 образум т участок электрической цепи, паралл льный гому, в который включено перем нное сопротивление струи 1. Прибор 5 иэ-.

-о меряет сопротивление параллельно вклк ченных резистора 8 и свободной струи 1. длительное сохранение поперечного сечения выходного сопла обеспечивается конструкцией последнего (например, вы19 полнением иэ твердых ан гикорроэийных сцлавов), а также применением фильтраотстойника 10. Для того, чтобы исключить влияние на точность измерения возс можных изменений, плошади поперечного

15 сечения. свободной струи, в устройство включен стабилизатор давления 11 жид-. кости.

Предмет изобретения

И Устройство для контроля формы движу шейся полосы проката, содержашее трубо-. провод с электропроводяшей жидкостью, сопла для формирования свободной струи

25 и схему измерения электрического сопротивления струи, о т л н ч а ю ш е е с я тем, что, с целью обеспечения измерения электрического сопротивления свободной струи,электропроводящей жидкости, между

30 соплом и движущейся полосой, участо трубопровода, непосредственно примыкаюший к соплу, выполнен неэлектропроводяшим.
