Реферат

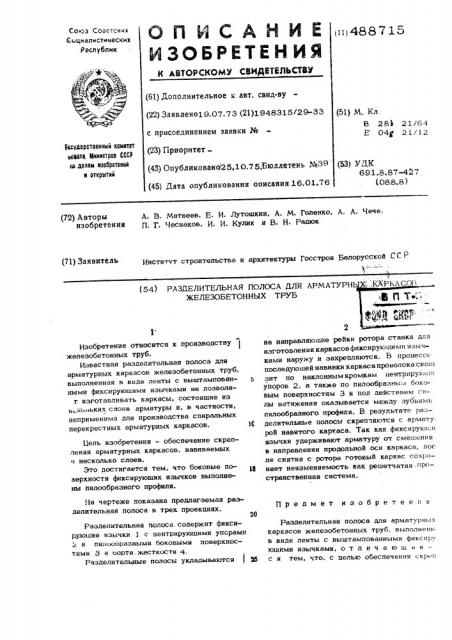

О П И С А Н И Е ц488715

ИЗОБРЕТЕН ИЯ

Союз Советских

Сицмалнстическик

Респубпик

Ф 4

К АВТОРСКОМУ СВИДИНЛЬСеВУ (61) Дополнительное к авт. свид-ву (22) Заявлено19.07.73 (21)1948315/29-33 с присоединением заявки Ж (23) Приоритет (51) М. Кл, 8 283 21/64

Е 04@ 2 1/12 асударстаенный KgNNTRY невада Мнннстрев СССР аа делам нэебретеннй и Отнрытнй (43) Опубликовано25.10.7 5.Бюллетень №39 (53) УКК

691.8.87-427 (088.8) (45) Ката опубликования описания 16.01.76 (72) Авторы А. B. Матвеев, Е. И. Лутошкин, А. М. Галенко. A. A. Чече, изобретения П. Т. Чеснаков, И. И. Кулик и В. Н. Радюк (71) Заявитель

Институт строительства и архитектуры Госстроя Белорусской CC P

Ъ " "" . ° (54) РАЗДЕЛИТЕЛЬНАЯ ПОЛОСА ДЛЯ APMATYPH

ЖЕЛЕЗОБЕТОННЫХ ТРУБ

Предмет иэобретени я

Изобретение относится к производству железобетонных труб.

Известная разделительная полоса для арматурных каркасов железобетонных труб, выполненная в виде ленты с выштампованными фиксируюшими язычками не позволя.т изготавливать каркасы. состояшие иэ и ж ьких слоев арматуры и, в частности, неприменима для производства спиральных перекрестных арматурных каркасов.

Цель изобретения — обеспечение скрепления арматурных каркасов, навиваемых

>ь несколько слоев.

Это достигается тем, что боковые поверхности фиксируюших язычков выполнены пилообразного профиля.

На чертеже показана предлагаемая разделительная полоса в трех проекциях.

Разделительная паласа,содержит фиксируюшие язычки 1 с пентрируюшими упорами и пилообразными боковыми поверхностями 3 и оорта.жесткости

Разделительные полосы укладываются 25 на направляюшие рейки ротора станка для изготовления каркасовфиксируюшими язычкеми наружу и закрепляются. В процессе цоследуюшей навивки каркаса проволока скот зит по наклонным кромкам це нтрирую ж: упоров 2, а также по пилообразны:и боковым поверхностям 3 и под действием силы натяжения оказывается между зубьями пилообразного профиля. В результате ра.зделительнье полосы скрепляются с армату рой навитого каркаса. Так как фиксируюи;и язычки удерживают арматуру от смешения в направлении продольной оси каркаса, пес ле снятия с ротора готовый каркас сохраняет неизменяемость как решетчатая иросТр8НсТ8еНН88 система.

Разделительная полоса для арматурных каркасов железобетонных труб, выполнена в виде ленты с выштампованными фиксиру юшими язычками, отл ич а юш а я с я тем, что, с целью обеспечения икр -и

48&715

Составитель A. Чече

Техред М. Ликович. Редактор А. Морозова

Корректор С. Болдижар

Заказ 1108

Тираж 619

Подписное

БНЬИПИ Государственного комитета Совета Министорв СССР по делам изобретений и открытий

113035,Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Гагарина, 101

3 ния арматурных каркасов, навиваемык в неско;тьхо слоев, боковые поверхности фик4 сирующих язычков выполнены пилообразного профили.
