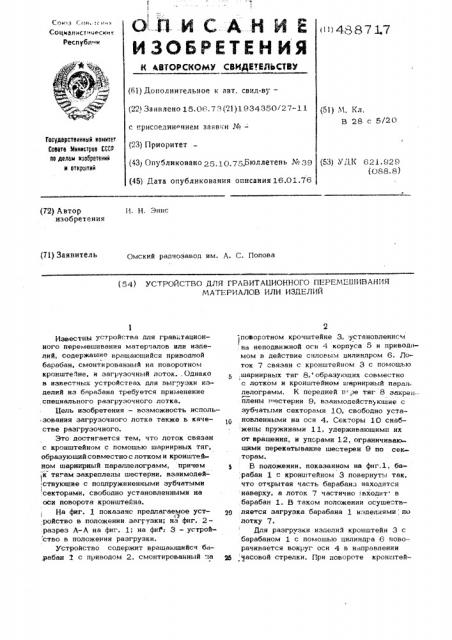

О .П И (: А H И Е

ИЗОБРЕТЕН ИЯ

Сон1з Сон,:с .му

Соцмал)4стмцески с

Республ и

{!1) 4887 3 7

К 4ВТОРСИОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву— (221 Заявлено 15.06.73(21)1934350 27-11 (51) М. Кл, В 28 с 5/20 с присоединением заявки № — (23) Приоритет (43) Опубликовано 25.10.75.Бюллетень ¹ 39 (45) Дата опубликования описания 16.01.76

Государственный комитет

Сонета Министров СССР оо делам изобретений и открытий (53) УДК 621.929 (О88. 8) И. Н, Энне (72) Автор изобретения (71) Заявитель

Омский радиозавод им. A. С. Попова (54) УСТРОЙСТВО ДЛЯ ГРАВИТАЦИОННОГО ПЕРЕЛ1ЕЦ{ИВАНИЯ

МАТЕРИАЛОВ ИЛИ ИЗДЕЛИЙ

Известны устройства для гравитационного перемешивания матерчалов или иэделий, содержащие вращающийся приводной барабан, смонтированный на поворотном кронштейне, и загрузочный лоток., Однако в известных устройствах для выгрузки иэделий иэ барабана требуется применение специального разгрузочного лотка.

Цель изобретения — возможность использования загрузочного лотка также ь качестве разгрузочного.

Это достигается тем, что лоток связан с кронштейном с помощью шарнирных тяг, образующий совместно с лотком и кронштейном шарнирный параллелограмм, причем

1к тягам закреплены шестерни, взаимодействующие с подпружиненными зубчатыми секторами, свободно установленными на оси поворота кронштейна, На фиг. 1 показано предлагаемое уст| <3 ройство в положении эвггуэки; на фиг. 2— разрез А-А на фиг. 1; на фиР: 3 — устрой ство в положении разгрузки.

Устройство содержит вращающийся барабан с приводом 2, смонтированный ца

2 поворотном крочштейне 3, установленнсм, на неподвижной оси 4 корпуса 5 и приводимом в действие силовым цилиндром 6. JIoток 7 связан с кронштейном 3 с помощью ,шарнирных тяг 8, образующих совместно с лотком и кронштейном шарнирный параллелограмм, К передней п ре тяг 8 заирец.: йлены 1естерни 9, взаимодействующие с зубчатыми секторами 1О, свободно установленными на оси 4. Сек-.оры 10 снаб жепы пружинами 11, удерживающими их от вращения, и уп рами 12, ограничивающими перекатывание шестерен 9 по секторам.

В положении,,показанном на фиг.1, барабан 1 с кронштейном 3 повернуты так, что открытая часть барабана находится наверху, а лоток 7 частично {входит в барабан 1. В таком положении осуществляется загрузка барабана 1 иэделиями по лотку 7.

Для разгрузки изделий кронштейн 3 с барабаном 1 с помощью цилиндра 6 пово-рачивается вокруг оси 4 в направлении

Я часовой стрелки. При повороте кронштей3 на 3 шестерни 9 обкатываются по секто-

Рам 10. удерживаемым от вращения пружинами 11, и поворачивают тяги 8 так, что лоток, 7 выдвигается влево, охватывая ба. Рабан 1 снаружи, до того, как барабан займет положение, при котором из него могут высыпаться иэдедия . При да ньнейшем, повороте,кронштейна 3 до положения, показанного на фиг. 3, шестерни 9 упираются в упоры 12 и увлекают за собой секторы 10

10, расстягивая пружины 11. Ззаимополо жение лотка 7 и барабана 1 остается при этом неизменным и изделия высып иотся из барабана на лоток. При повороте барабана 1 с кронш=ейном 3 в положение за, грузки перемещение лотка 7 происходит в обратной последовательности.

ПРедметизобретеиия

Уст ройство для гравитационного перемешивания материалов или изделий, содержащее вращающийся приводной барабан, смонтированный на поворотном кронштейне, и загрузочный лоток, о т л и ч а ю ш е е— с я тем, что, с целью использования лот— ка также в качестве разгрузочного, последний связан с кронштейном посредством шарнирны:: тяг, образующих совместно с лотком и кронштейном шарнирный параллелограмм, причем к тягам закреплены шесl терни, взаимодействующие с подпружиненными .,зубчатыми секторами, свободно ус-тановленными на оси поворота кронштейна.
