Реферат



@pic йота .,. - ла

ИАТЬ

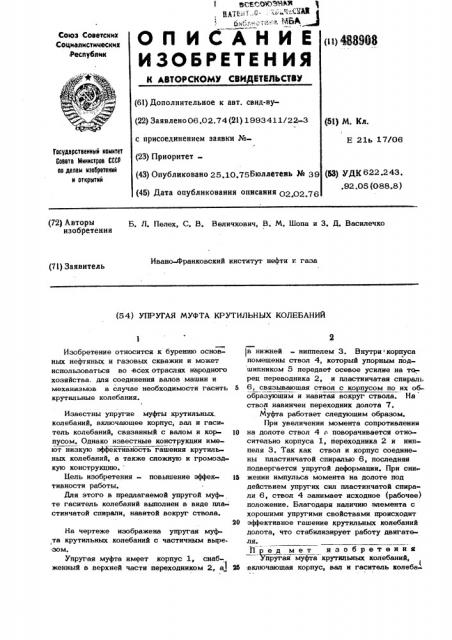

ОП ИСАНИЕ

Союз Советских

Социалистимеских

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву» (22) Заявлено 06.02.74 (21) 1993411/22-3 с присоединением заявки №(23) Приоритет (43) Опубликовано 25.10.756юллетень ¹ 39 (45) Дата опубликования описания О2 02 76 (61) М. Кл.

Е 21ь 17/06

Гасударственный номнтет

Совета Мнннстров СССР ао делам нзоорвтеннй н отнрытнй (53) УДК 622 243 .92.05 (088.8) (72) Авторы изобретения

Б. Л. Пелех, С. В. Величкович, В. М. Шопа и 3. Д. Василечко

Ивано- Франковский институт нефти m газа (71) Заявитель (54) УПРУГАЯ МУФТА КРУТИЛЬНЫХ КОЛЕБАНИЙ

Изобретение относится к бурению основ- ных нефтяных и газовых скважин и может использоваться во всех отраслях народного хозяйства. для соединения валов машин и механизмов в случае необходимости гасить крутильные колебания.

Известны упругие муфты крутильных. колебаний, включающее корпус, вал и гаситель колебаний, связанный с валом и корпусом. Однако известные конструкции имеют нйзкую эффективность гашения крутильных колебаний, а также сложную и громоздкую конструкцию.

Цель изобретения — повышение эффективности работы.

Для этого в предлагаемой упругой муфте гаситель колебаний выполнен в виде пластинчатой спирали, навитой вокруг ствола.

На чертеже изображена упругая муф,та крутильных колебаний с частичным вырезом.

Упругая муфта имеет корпус 1, снабженный в верхней части переходником 2, al в нижней — ниппелем 3. Внутри корпуса помещены ствол 4, который упорным подшипником 5 передает осевое усилие на то;рец переводника 2, и пластинчатая спираль

5 6, связывающая ствол с корп сом по их обобразующим и навитая вокруг ствола. На ствол навинчен переходник долота 7.

Муфта работает следующим образом.

При увеличении момента сопротивления

10 на долоте ствол 4 о поворачивается относительно корпуса 1, переходника 2 и ниппеля 3. Так как ствол и корпус соединены пластинчатой спиралью 6, последняя подвергается упругой деформации. При сни15 женин импульса момента на долоте под действием упругих сил пластинчатой спирали 6, ствол 4 занимает исходное (рабочее) положение. Благодаря наличию элемента с хорошими упругими свойствами происходит

20 эффективное гашение крутильных колебаний долота, что стабилизирует работу двигателя.

Предмет изобретения

Vnpyt муфта крутильных колебаний, 25 включающая корпус, вал и гаситель колеба-.

488908

Составитель ц Некора едактоp JI.дашкова p Eÿодурушина р " T.доброъольская

Заказ Р 73

Изд. М t//II

Тираж f3 49

Подписное

1111ИИ1П! Росударственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 1I3035, Раушская наб., 4

Предприятие «Патент», Москва, Г-59, Бережковская наб., 24

3 ний, свяэывающий вал с корпусом по их обраэующим, о т л и ч 8 ю щ а я с я тем тем, что, с целью повышения эффективно- сти работы, гаситель колебаний выполнен в виде пластинчатой спирали, нанитой вокруГ ствола.
