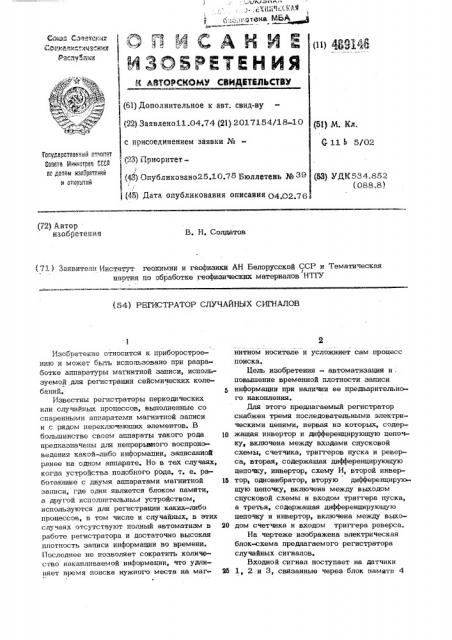

Изобретение относится к приборостроению и может быть использовано при разра« ботке аппаратуры магнитной записи,. используемой для регистрации сейсмических колебаний.

Известны регистраторы периодических или случайных процессов, выполненные со спаренными аппаратами магнитной записи и с рядом переключающих элементов. В большинстве своем аппараты такого рода препназначены для непрерьвного воспроизведения какой-либо информации, записанной ранее на одном аппарате. Но в тех случаях, когда устройства подобного рода, т. е. работающие с двумя аппаратами магнитной записи, где один является блоком. памяти, а другой исполнительным устройством, используются для регистрации каких-либо процессов, в том числе и случайных, в этих случаях отсутствуют полный автоматизм в работе регистратора и достаточно высокая плотность записи информации во времени.

Последнее не позволяет сократить количество накапливаемой информации, что удлиняет время поиска нужного места на магнитном носителе и усложняет сам процесс поиска, Цель изобретения - автоматизация и, повышение временной плотности записи информации при наличии ее предварительного накопления.

Для этого предлагаемый регистратор снабжен тремя последовательными электрическими цепями, первая из которых, содер)о жащая инвертор и дифференцирующую цепочку, включена между входами спусковой схемы, счетчика, триггеров пуска и реверса, вторая, содержащая дифференцирующую цепочку, инвертор, схему И, второй инвер15 тор, одновибратор, вторую дифференцирующую цепочку, включена между выходом спусковой схемы и входом триггера пуска, а третья, содержащая дифференцирующую цепочку и инвертор, включена между выхо20 дом счетчика и входом триггера реверса.

На чертеже изображена электрическая блок-схема предлагаемого регистратора случайных сигналов.

Входной сигнал поступает на датчики

25 1, 2 и 3, связанные через блок памяти 4

489 46 с реверсивным аппаратом магнитной записи 5, Датчик 2 подключен к последователь но соединенным усилителю 6, триггеру, Шмитта 7, спусковой схеме 8, эмиттерному повторителю 9 и счетчику 10, а вход аппарата магнитной записи — к исполнительному реле 11, эмиттерному повторителю

12 реле времени 13 триггерам пуска 14, и реверса 15. Первый иэ триггеров соединен с первой ключевой схемой 16 и со второй ключевой схемой 17, а через нее с реле включения режима реверсирования

18, кроме того, с дифференцирующей цепочкой 19 и инвертором 20. Между спуI сковой схемой и одним из входов тригге- . 15 ра пуска включены последовательно соединенные дифференцирующая цепочка 21, инвертор 22, схема И 23, второй инвертор 24, одновибратор 25 и вторая дифференцирующая цепочка 26, а между счетчи- 0 ком и одним из входов триггера реверсадифференцирующая цепочка 27 и инвертор

28. На шину 29 подается напряжение питания, а на шину 30 — команда "Сброс .

При включении регистратора импульс 25 с шины "Сброс" устанавливает в исходное состояние триггеры пуска и реверса. Запускается триггер пуска от импульса, пришедшего с триггера Шмитта через инI вертор 20 и дифференцируюшую цепочку 30

19. При срабатывании реле времени открывается повторитель 12, а от триггера

14 открывается ключевая схема 16, в результате чего срабатывает реле 11, подключая к шине 29 реле времени. На 35 аппарат магнитной записи подается команда "Запись". Приходящая с датчиков информация задерживается в блоке памяти на время, необходимое для включения аппарата 5. При отсутствии регулярности 40 в сигналах протяжной механизм аппарата магнитной записи реверсируется. Для достижения такого режима спусковая схема запускается импульсом от триггера Шмит45

4 та, предварительно продифференцированным.

Открывается повторитель 9 и запускается счетчик. Далее импульс (или серия импульсов) проходит по элементам схемы и при возникновении команды Стоп" включается реле реверсирования 18, осуществляющее подачу команды на аппарат магнитной записи для реализации режима реверсирования. Магнитный носитель (на чертеже не показан) возвращается в исходное положение.

Предмет изобретения

Регистратор случайных сигналов, состоящий из реле и триггера реверса маг нитного носителя, триггера пуска протяжного механизма аппарата магнитной записи, датчиков приема сигналов, подключенных через блок памяти к этому же аппарату магнитной записи, работающему в реверсивном режиме, усилителя, вход которого подключен к одному иэ датчиков, а выход к последовательно соединенным триггеру

Шмитта, спусковой схеме, эмиттерному повтОрителю и счетчику, и из реле времени, подключенному через другой эмиттерный повторитель к исполнительному реле, отличающийся тем, чтос целью автоматизации и повышения времен ной плотности записи информации при наличии ее предварительного накопления, он снабжен тремя последовательными электрическими цеВями, первая из которых, содержащая инвертор и дифференцирующую цепочку, включена между входами спусковой схемы, счетчика, триггеров пуска и реверса, вторая, содержащая дифференцирукщую цепочку, инвертор, схему И, второй инвертор, одновибратор, вторую дифференцирующую цепочку, включена между выходом спусковой схемы и входом триггера пуска, а третья, содержащая дифференцирующую цепочку и инвертор, включена между выходом счетчика и входом триггера реверса. г
