Реферат



Класс 23 Ь, 27

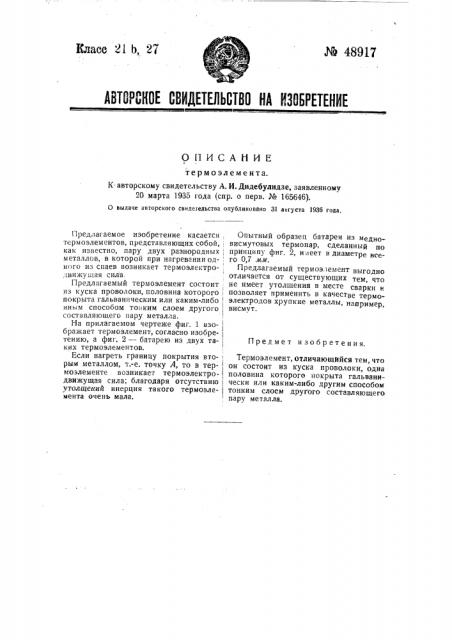

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ термоэлемента.

К авторскому свидетельству A. И.Дидебулидзе, заявленному

20 марта 1935 года (спр. о перв. ¹ 165646).

0 выдаче авторского свидетельства олубликовано 3! аогуста !936 года.

Предлагаемое изобретение касается, Опытный образец батареи из медно термоэлементов, представляющих собой, висмутовых термопар, сделанный по как известно, пару двух разнородных,, принципу фиг. 2, и:1еет в диаметре все металлов, в которой при нагревании од- .ro 0,7 мм. ного из спаев возникает термоэлектро-, Предлагаемый термоэлемент вь!годно движущая сил а. отличается от существующих тем, что

Предлагаемый термоэлемент состоит не имеет утолщения в месте сварки „ из куска проволоки, половина которого позволяет применить в качестве термо покрыта гальваническим или каким-либо; электродов хрупкие металлы, например инь м способом тонким слоем другого висмут. составляющего пару металла.

На прилагаемом чертеже фиг. 1 изо-

l бражает термоэлемент, согласно изобре- тению, а фиг. 2 — батарею из двух та-! Пред ме т и зо бр ет ения. ких термоэлементов.

Если нагреть границу покрытия вто- Термоэлемент, отличающййся тем,что рым металлом, т.-е. точку А, то в тер- он состоит из куска проволоки, одна моэлементе возникает термоэлектро- I половина которого покрыта гальванидвижущая сила; благодаря отсутствию чески или каким-либо другим способом утолтггений инерция такого термоэле- тонким слоем другого составляющего мента очень мала. пару металла.
