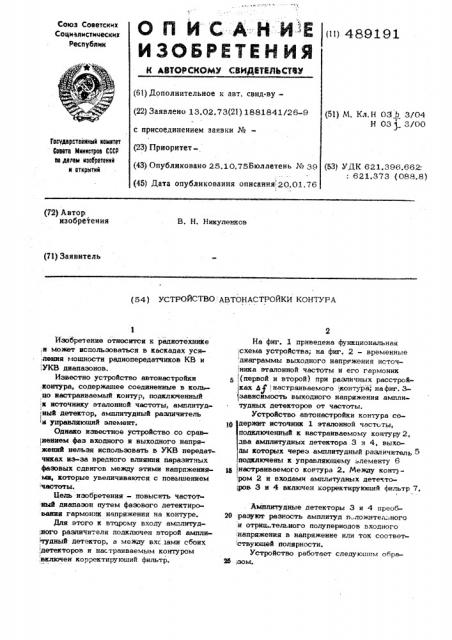

ОП ИCАНИ"Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик (11) 489191 (6l) Дополнительное к авт. свид-ву(22) Заявлено 13,02,73(21) 1881841/26-9 с присоединением заявки №вЂ” (23) Приоритет(43) Опубликовано 25.10.75Бюллетень № 39 (45) Дата опубликования описания,20.01.76 (51) М. Кл.Н 03 Ь 3/04

Н 03 3/00

Гасударстаанный намнтет

Ваата Мнннатраа СОСр аа делам наабратвннй н атнрытнй (72) Автор изобретения

В. H. Никуленков (71) Заявитель (54) УСТРОЙСТВО АВТОНАСТРОЙКИ КОНТУРА

На фиг. 1 приведена функциональная, схема устройства; на фиг, 2 — временные диаграммы выходного напряжения источ,ника эталонной частоты н его гармоник

5 {первой и второй} при различных расстройках Д настраиваемого,контура; нафиг. 3зависимость выходного напряжения амплитудных детекторов от частоты.

Устройство автонастройки контура со10 держит источник 1 эталонной частоты, подключеннътй к настраиваемому контуру 2, два амплитудных детектора 3 и 4, выходы которых через амплитудный раэличитель 5 подключены к управляющему элементу 6

1к настраиваемого контура 2. Между конт»-! ром 2 и входами амплитудных детечто,ров 3 и 4 включен корректирующий фильтр 7.

Амплитудные детекторы 3 и 4 преоб20 разуют разность амплитуд п.ложител: ного и отрицтельного полупериодов входного напряжения в напряжение или ток соответ ствующей полярности.

Устройство работает следующим обра25;зом.

Изобретение относится к радиотехнике

;и может использоваться в каскадах усиления мощности радиопередатчиков КВ и УКВ диапазонов, Известно устройство автонастройки контура, содержащее соединенные в кольцо настраиваемый контур, подключенный

;к источнику эталонной частоты, амплитуд,ный детектор, амплитудный раэличитель к управляющий элемент.

Однако известное устройство со cpas,нением фаз входного и выходного напряжений нельзя испольэовать в УКВ передатчиках из-за вредного влияния паразитных фазовых сдвигов между этими напражениями, которые увеличиваются с повышением частоты.

Gem изобретения - повысить частот:ный диапазон путем фазового детектирования гармоник напряжения на контуре.

Для этого к втсцзому входу амплитуд,ного различи-.еля подключен второй амплтм тудный детектор, е между вхс. ами сбоях, детекторов и настраиваемым контуром .,включен корректирующий фильтр. (53) УДК 621,396.662:

: 621,373 (088.8) QQQ 1.<у

Выходное напряжение источника 1 эталонной частоты (см, фиг. 2а) подается на входы амплитудных детекторов 3 и 4

Амплитудные детекторы 3 и 4 осуществляют фаэовое детектирование пер- 5 вой и второй гармоник выходного напряжения источника 1. преобразуя разность его полупериодов (положительного и отрицательного) в напряжение рассогласования, зависящее от расстройки 4, кон- щ тура 2 (см. фиг. 3). При помощи амплитудного различителя 5 происходит усиление напражения рассогласования и, при необходимости, преобразование его к виду, пригодному дла управления управляющим элементом 6 контура 2. Под действием этого напряжения управляющий элемент 6 контура 2 будет изменять частоту контура 2 до тех нор, пока напрчжение рассогласованиа не станет равным нулю, @ то есть до тех пор, пока контур 2 не будет настроен на частоту источника эталонного напряжения 1.

° В тех случаях, когда выходное напряжение ясточника эталонного напряжения 1 @ при настройке контура 2 -отлично от вида, приведенного на фиг, 2б(или 2в), между

4 контуром 2 и амплитудными детекторами 3 и 4 включается корректирующий фильтр 7, преобразующий выходное напряжение к виду, приведенному на фиг. 2 б (илн 2 в). Операция по формированию на.пряжения рассогласования производится только с одним выходным напряжением (фаэовое детектирование гармоник), что исключает параэитные фа. -ювые сдвиги меж ду сравниваемой величиной (основной гармоникой) и эталоном, (высшей или низшей гармоникой).

Формула изобретения

Устройство авт настройки контура, содержащее соедине"ные в кольцо настраиваемый контур, подключенный к источнику эталонной частоты, амплитудный детектор, амплитудный различитель и управлающий элемент, о т л и ч а ю ш е е с я тем, что, с целью повышения частотного диапазона путем фазового детектирования гармоник напряжения на контуре, к второму вхо-! ду амплитудного раэличителя подключен второй амплитудньй1 детектор, а между входами обоих детекторов и настраиваемым контуром включен корректируюший фильтр.
