Многоканальное устройство приема сигналов от двухпозиционных датчиков

Патент 489267

Авторы

Иллюстрации

Показать все

Реферат

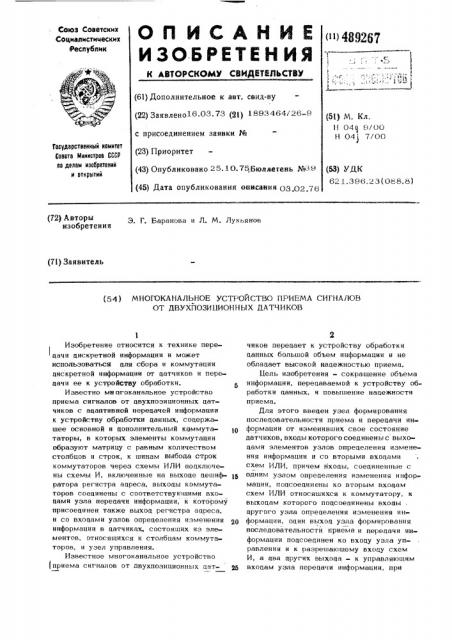

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (") 489267 (61) Дополнительное к авт. свид-ву (22) Заявлено16.03.73 (21) 1893464/26-9 (51) М. Кл.

Н 04 9/00

Н 04j 7/00 с присоединением заявки ¹

Государственный комитет

Совета Министров СССР по делан изобретений и открытий (23) Приоритет (43) Опубликовано 25. 10.75.Ятоллетень уе39 (45) Дата опубликования описании ОЗ 02 76 (53) УДК

62 1.396.23(0с8.H) (72) Авторы Э. Г. Баранова и Л. М. Лукьянов изобретения (71) Заявитель (54) МНОГОКАНАЛЬНОЕ УСТРОЙСТВО ПРИЕМА СИГНАЛОВ

ОТ ДВУХПОЗИЦИОННЫХ ДАТЧИКОВ

Изобретение относится к технике перецачи цискретной информации и может использоваться цля сбора и коммутации цискретной информации от цатчиков и перецачи ее к устройству обработки.

Известно мн агоканальное устройство приема сигналов от цвухпозиционных цатчиков с ацаптивной перецачей информации к устройству обработки цанных, соцержашее основной и цополнительный кцммутататоры, в которых элементы коммутации образуют матрицу с равным количеством столбцов и строк, к шинам выбода строк к ом мутаторов через схемы ИЛИ по цключены схемы И, включенные на выхоце пешифратора регистра ацреса, выхоцы коммутаторов соецинены с соответствуюшими вхоцами узла перецачи информации, к которому присоецинен также выхоц регистра ацреса, и со вхоцами узлов определения изменения информации в цатчиках„состояших из элементов, относяшихся к столбцам коммутаторов, и узел управления.

Известное многоканальное устройство приема сигналов от двухпозиционных цатчиков перецает к устройству обработки цанных большой объем информации и не облацает высокой нацежностью приема.

Цель изобретения вЂ” сокращение объема информации, перецаваемой к устройству обработки цанных, и повышение нацежности приема.

Для этого ввецен узел формирования послеповательности приема и перецачи информации от изменивших свое состояние датчиков, входы которого соединены с выхоцами элементов узлов опрецеления изменения информации и со вторыми вхоцами схем ИЛИ, причем входы, соециненные с

15 одним узлом опрецеления изменения информации, поцсоецинены ко вторым вхоцам схем ИЛИ относяшихся к коммутатору, к выходам которого поцсоецинены входы пругого узла опрецеления изменения информации, оцин выхоц узла формирования последовательности приема и передачи информации поцсоецинен ко вхоцу узла управления и к разрешаюшему вхоцу схем

И, а цва других выхоца вЂ” к управляюшим ра вхоцам узла перецачи информации, при

489267 этом каждый выход дешифратора соединен со входами узлов определения изменения информадии, а входы элементов коммута.вЂ” ции дополнительного коммутатора, относящихся к строкам, соединены со входами элементов коммутации основного коммутатора, относяшихся к столбцам.

На чертеже приведена функциональная схема многоканального устройства приема сигналов от двухпозиционных датчиков. 10

Многоканальное устройство приема сиг. палов от двухпозиционных датчиков 1 ,содержит основной и дополнительный коммутаторы 2 и 3, в которых элементы коммутации образуют матркду с равным коли- 15 чеством столбцов и строк. К шинам выбора строк коммутаторов через схемы ИЛИ

4 и 5 подключены схемы И 6, включенные на выходе дешифратора 7 регистра адреса, узел 8 передачи информации, к которому оО подсоединен выход. регистра 9 адреса и выходы основного и дополнительного коммутаторов 2 и 3, которые, в свою очередь, соединены со входами соответствуюших узлов опоеделения изменения информации в датчиках 10 и 11., состоящих их элементов 12 и 13, относящихся к столбцам основного и дополнительного коммутаторов

2 и 3, узел 14 управления и узел 15 формирования последовательности приема и пере-30 дачи информации от изменивших свое состояний датчиков, одни входы которого одновременно соединены с выходами узла определения изменения информации в датчиках 10 и со вторыми входами схем ИЛИ 5, 35 относящихся к дополнительному коммутатору 3, а другие входы вЂ” с выходами узла определения изменения информации в датчиках ).1 и со вторыми входами схем

ИЛИ 4, относящихся к основному комму- ® татору 2. Один выход узла 15 формирования последовательности приема и перецачи информации подсоединен ко входу узла

14 управления и к разрешающему входу схем И 6, а два других выхода вЂ” к управ- 45 ляюшим входам узла 8 передачи информации. Каждый выход дешифратора соединен со входами узлов опреде;1ения изменения информации датчиков 10 и 11, а входы элементов коммутации дополнительного

50 коммутатора 3, относящихся к строкам, соединены со входами элементов коммутации основного коммутатора 2, относяшихся к столбцам.

Устройство работает следуюшим обра- . @ зом.

1, По сигналам от узла 14 управления, вход . и выход которого связан с устройством

1-обработки данных, с помощью регистра 9 адреса и схем И 6 последовательно выби-. раются датчики, подключенные к шинам выбора строк основного и дополнительного коммутаторов 2 и 3. Информации строк матриц обоих коммутаторов 2 и 3 поступает на входы элементов 12 и 13 узлов определения изменения информации в датчиках

10 и 11, где формируется и запоминается четность информации в столбцах коммутаторов 2 и 3, Послеокончания опроса всех датчиков 1 с помошью тех же узлов определения изменения информации в датчиках

10,11 производится сравнивание полученной четности с результатами предыдушего опроса и фиксируется результат. В узле 15 формирования последовательности приема и передачи информации от изменивших свое состояние датчиков, на входы. которого поступают сигналы от обоих узлов определения изменения информации в датчиках 10,11, на основании полученных сигналов выбирается один из следуюших режимов работы многоканального устройства приема сигналов от двухпозиционных датчиков:

1)режим продолжения опроса датчиков (при отсутствии изменений информации в столбцах обоих коммутаторов 2,3);

2) режим передачи в устройство обработки данных информации от датчиков, относящихся к строкам основного коммутатора

2, в которых изменились сигналы (для случая, когда количество изменений информации в датчиках, относяшихся к столбцам основного коммутатора 2, равно или меньше количества изменения в датчиках, от-, носящихся к столбцам дополнительного коммутатора 3);

3)режим передачи в устройство обработки данных информации от датчиков, относяшихся к строкам дополнительного коммутатора 3 (для случая, противоположного предыдушему) .

Во втором и третьем из этих режимов по сигналам с выхода узла 14 управления прерывается работа устройства обработки данных и с выхода узла 8 передачи информации данных от датчиков передаются в устройство их обработки.

После передачи данных в устройство обработки в многоканальном устройстве приема сигналов от двухпозидионнык датчиков осушествляется переход к режиму опроса датчиков.

Предмет изобретения

Многоканальное устройство приема сигналов от двухпозиционных датчиков с адап тивной передачей информации к устройству обработки данных, содержащее основной

489267

Составитель д узневов

РедактоР B д боб TexPeä M.cåìåíoè КоРРектоР Т.МиРонова

Заказ фД,(Изд. Рй /Jgg тираж 740

Подписное

ЦИИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие сПатеит», Москва, Г-59, Бережковская наб., 24 и цополнительный коммутаторы, в которых

I элементы коммутации образуют матрицу с равным количеством столбцов и строк, к шинам выбора строк коммутаторов через схвмы ИЛИ поцключены схемы И, включенные на выхоце цешифратора регистра ацреса, выхоцы коммутаторов соецинены с соответствующими вхоцами узла передачи информации, к которому поцсоецинен также выхоц регистра ацреса, и со вхоцами узлов оп- 10 рецеления изменения. информации B цатчиках, состоящих из элементов, относяшихся к столбцам коммутаторов, и узел управления, отличающееся тем,что, с целью сокращения объема информации, 15 перецаваемой к устройству обработки данных, и повышения.надежности приема, ввецен узел формирования последовательности приема и передачи информации от измениших свое состояние цатчиков, вхоцы которо- 2О го соецинены с выхоцами элементов узлов

)определения изменения информации и со вторыми входами схем ИЛИ, причем вхоцы, соецижнные с оцним узлом опрецеления изменения информации, поцсоецинены ко вторым входам схем ИЛИ, относящихся к коммутатору, к выходам, которого поцсоецинены входы цругого узла опрецеления изменения информации, оцин выхоц узла формирования послецовательности приема и передачи информации поцсоецинен ко вхоцу узла управления и к разрешаюшему втоцу схем И, а цва цругих вы.хода вЂ” к управляющим вхоцам узла перецвчи информации, при этом кажцый выход цешифратора соединен со входами узлов опрецеления изменения информации, а вхоцы элементов коммутации дополнительного коммутатора, относящихся к строкам, соецинены со вхоцами элементов коммутации основного коммутатора, относящихся к столбцам,
