Реферат

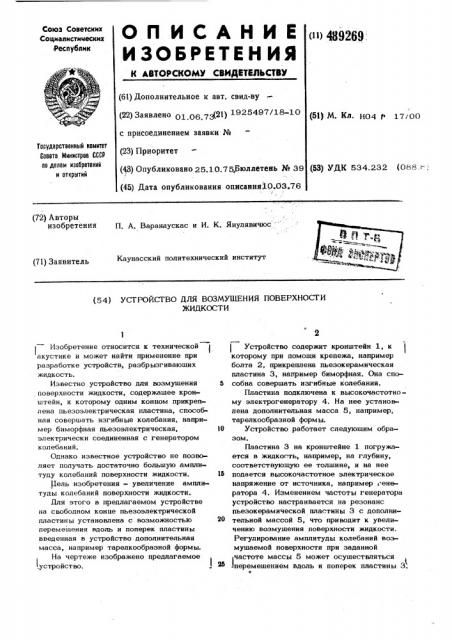

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (») 489269: (61) Дополнительное к авт. свид-ву (22) Заявлено 01.06.73(21) 1925497/18-10 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.10.75Бюллетень № 39 (51) М. Кл. Н04 р 17/00

Гасударственный номнтет

Совета Мнннстров СССР оо делам нзабретеннй н открытий (53) УДК 534.2Э2 (OHH.г- : (45) Дата опубликования описания10.03.76 (72) Авторы изобретения П. А. Варанаускас и И. К. Янулявичюс

Каунасский политехнический институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВОЗМУШЕНИЯ ПОВЕРХНОСТИ

ЖИДКОСТИ

)б

Изобретение относится к технической акустике и может найти применение при разработке устройств, разбрызгиваюших жидкость.

Известно устройство для возмущения б поверхности жидкости, содержащее кронштейн, к которому одним концом прикреплена пьезоэлектрическая пластина, способная совершать изгибные колебания, например биморфная пьезоэлектрическая, 10 электрически соединенная с генератором колебаний.

Однако известное устройство не позволяет получать достаточно большую амплитуду колебаний поверхности жидкости.

Цель изобретения - увеличение амплитуды колебаний поверхности жидкости.

Для этого в предлагаемом устройстве на свободном конце пьезоэлектрической пластины установлена с возможностью перемещения вдоль и поперек пластины введенная в устройство дополнительная масса, например тарелкообразной формы.

На чертеже изображено предлагаемое устройство.

) и

Устройство содержит кронштейн 1, к которому при помоши крепежа, например болта 2, прикреплена пьезокерамическая пластина Э, например биморфная. Она способна совершать изгибные колебания.

Пластина подключена к высокочастотному электрогенератору 4. На нее установлена дополнительная масса 5, например, тарелкообразной формы.

Устройство работает следующим образом.

Пластина 3 на кронштейне 1 погружается в жидкость, например, на глубину, соответствующую ее толщине, и на нее подается высокочастотное электрическое напряжение от источника, например;енератора 4. Изменением частоты генератора устройство настраивается на резонанс пьезокерамической пластины 3 с дополнительной массой 5, что приводит к увеличению возмушения поверхности жидкости.

Регулирование амплитуды колебаний возмушаемой поверхности при заданной частоте массы 5 может осуществляться

-перемещением вдоль и поперек пластины 3. о

489269

Составитель 9.Пирогов

Редайтор т,Дванов Техред Елодурушина "орректор А.Галахою

Заказ Щ Изд. J4 lip Тираж 740 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений н открытий

Москва, 113035, Раушская наб., 4

Предприятие «Патент, Москва, Г-59, Бережковская наб., 24

3 дред.мет изобретения .Устройство для возмущения поверхности жидкости, содержащее кронштейн, к которому. одним концом прикреплена пьезоэлектрическая пластина,, способная совершать изгибные колебания, например биморфная пьезоэлектрическая, электрически соединенная с генератором кол

1баний, отличающееся тем, что, с целью увеличения амплитуды колераний поверхности жидкости, на свобод» ном конце пьезоэлектрической пластины

5 установлена с возможностью перемещения вдоль и поперек пластины введенная в устройство дополнительная масса, например, тарелкообразной формы.
