Реферат

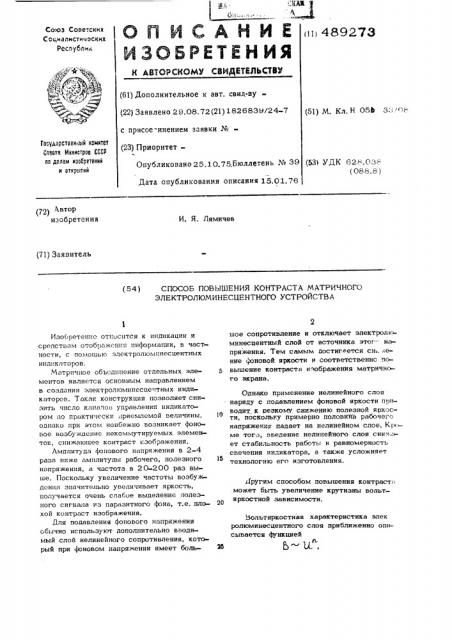

Союз Советских

Социалистических

Респубп к (11)489273 (б1) Дополнительное к авт. свид-ву(22) Заявлено 28.08.72(21) 1826830/24-7 с присое.инением заявки М (51) М. Кл, Н 05Ь 33.

Государствен ь и комитет

4оаета Миннстроа СССР оо делам нэооретеннй н открытий (23) ПриоритетовЂ

Опубликовано 25.10.75 Бюллетень «¹ 39 (531 УДК 628.03 (088.8) Дата опубликования описания 15.01.76 (72) Автор изобретения

И. Я. Лямичев (71) Заявитель (54) СПОСОБ ПОВЫШЕНИЯ КОНТРАСТА МАТРИЧНОГО

ЭЛЕКТРОЛЮМИНЕСЦЕНТНОГО УСТРОЙСТВА

Изобретение отт:осптся к индикации и средствам отображения информации, в частности, с помошью электролюминесцентных индикаторов.

Матричное объединение отдельных элементов является основным направлением в создании электролюминесцентных индикаторов. Такая конструкция позволяет снизить число каналов управления индикатором до практически риемлемой величины, однако при этом неибежно возникает фоновое возбуждение некоммутируемых элементов, снижаюшее контраст изображения.

Амплитуда фонового напряжения в 2-4 раза ниже амплитуды рабочего, полезного напряжения, а частота в 20-200 раз выше. Поскольку увеличение частоты возбуж донни значи fpflbHQ e e RpKocTb получается очень слабое выделение полезного сигнала из паразитного фона, т.е. плохой контраст изображения. йля подавления фонового напряжения обычно используют дополнительно вводимый слой нелинейного сопротивления, кота рый при фоновом напряжении имеет большое сопротивление и отключает электролк минесцентный слой от источника этог" напряжения. Тем самым достигается сн ..<ение фоновой яркости и соответственно повышение контраста и ображения матричного экрана.

Однако применение нелинейного слоя наряду с подавлением фоновой яркости приводит к юезкому. снижению полезной яркости, поскольку примерно половина рабочего напряжения падает на нелинейном слое. К м— ме того, введение нелинейного слоя сниж: ет стабильность работы и равномерность свечения индикатора, а также усложняет

15 технологию его изготовления. другим способом повышения контрасте может быть увеличение крутизны вольтяркостной зависимости.

Вольтяркостная характеристика элек ролюминесиентного слоя приближенно описывается функцией

4й9273

БНИИПИ Заказ 1 156

Филиал ППП Патент, r. Ужгород, ул. Гагарина, 101 гле Q — яркость свечения электролюминесцентного слоя; !

И вЂ” рабочее напряжение;

il - показатель степени.

Увеличение показателя степени ф- повышает крутизну вольтяркостной характе.ристики, т.е. увеличивает отношение поле=-ьной яркости к фоновой.;

Незиачительное повыше@не Крутиз„ вольтяркостнои хар щтеристижи можно получить путем старения электролюминесцентного слон при рабочем напряжении.

При этом однако наряду со снижением фоновой яркости происходит двухкратное и более снижение полезной яркости. Вследствие малой эффективности этот метод лля повышения контраста изображения мат» ричных индикаторов не используеъ"я.

11влью изобретения является повышение контраста электролюминесцентного индиквтора путем увеличения крутизны вольтяркостной характеристики злектролюминволентного слоя при одновременном сохранении его полезной яркости.

Предлагаемый способ основан не явлении независимости яркости свечения элеК I млн минесцентного слоя на больших ам-ллитулех возбуждающего напряжения от г: р.ц; я его на малых амплитудах с од .стременным повышением крутизны воЛЬъяркостной характеристики этого слоя.

Это осуществляется путем предварительного возбуждения устройства при напряже нии с частотой 10-50 кгц в течение, по крайней мере, 4 час.

Изменение крутизны вольтяркостной характеристики прк фиксированном напряжении возбуждения зависит от частоты и времени возбуждения. Практически осу шествлять старение на низких частотах нецелесообразно, поскольку в этом. случае процесс оптимизации вольтяркостной характеристики прОисходит в течение длительного времени до нескольких сот часов) „особенно для электролюминофоров с большим временем жизни, r.е. наиболее ценных.

Проведение процесса предварительного возбуждения при повышенной температуре о (60-100 С) электролюминесцентного слоя сокращает времн оптимизации до Не» скольких часов н обеспечивает хорошую стабильность работы ус геройства.

Б матричном электролюминесцентном индикаторе с рабочим напряжением 300н и рабочей частотой 400 гц исходная челииейность вог.ьтяркостной ) характеристики не превышала д. =2,5.

Э течение 4 час индикатор подвергало ся предварительному тарению при 70 и напряжении с амплитудой 90 в и часто,той 15 кгц.

Э результате проведенного предвари„> тельного возбуждения нелинейность вольтяркостной характеристики повышается до а 5. Рабочая яркость (т.е. яркость при напряжении 300 в) практически не изменилась. Последующий срок службы предварии тельно сосчаренного индикатора был нб ниже, а даже несколько выше сроке службы коитрольных индикаторов, не прошедших предварительного старения, т.е. ни один из основных параметров электролюминес99 центного индикатора (срок службы, рабочая яркость) не ухудшается, а контрастность существенно увеличивается в результате применения предлагаемого способа.

Увеличение й. с 2,5 до 5 равносильно

И увеличению контрастности изображения (в случае использованных режимов компенся,.ции„при которых фоновое напряжение в 4 раза ниже полезного).

® Такое увеличение контраста позволяет перейти к матричным электролюминесцентным устройствам с числом строк 20 и более без нелинейных сопротивлений. В результате резко возрастает качество нзоЗЬ бражения, упрощается конструкция и технология изготовлении ннекоторое и снижается рабочее напряжение более чем ь 1,5 раза.

Предмет изобретения

Способ повышения контраста матричного электролюминесцентного устройства, за45

Ключающийся и предварительном старении элехтролюминесцентного слоя, о т л и ч ею шийся тем, что, с целью повь.шения крутизны вольтяркостной характеристики электролюминесцентного слоя при одновременном сохранении рабочей первоначальной яркости слоя, предварительное возбуждение (старенне) проводят при 60о

1GG С и напряжении в 2-4 раза ниже рабочего напряжения с частотой 10-50 кгц, причем длительность процесса старения составляет по крайней мере 4 час.
