Пневматическая флотационная машина

Пневматическая флотационная машина

Иллюстрации

Показать все

Реферат

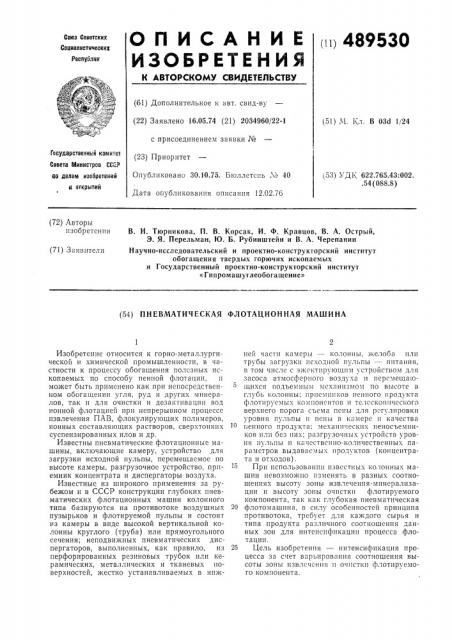

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I! II 489530

Сс1оз Советскнк

Сенналнстнческик

Республнк (61) Дополнительное к авт. свид-ву (22) Заявлено 16.05.74 (21) 2034960/22-1 с присоединением заявки Кп (51) М. Кл. В 03d 1/24

Совета Министров CCG?

an делам изобретений н открмтнй

Опубликовано 30.10.75, Бюллетс11ь Хо 40

Дата опубликования описания 12.02.76 (53) УДК 622,765.43:002. .54 (088.8) (72) Авторы изобретения

В. И. Тюрникова, П. В, Корсак, И. Ф. Кравцов, В. А. Острый, Э. Я. Перельман, Ю. Б. Рубинштейн и В. А. Черепанин

Научно-исследовательский и проектно-конструкторский институт обогащения твердых горючих ископаемых и Государственный проектно-конструкторский институт

«Гипромашуглеобогащение» (71) Заявители (54) ПНЕВМАТИЧЕСКАЯ ФЛОТАЦИОННАЯ МАШИ НА

1îñóäàðñòååí 1к комнтH! (23) П

Приоритет

Изобретение относится к горно-металлургической и химической промышленности, в частности к процессу обогащения полезных ископаемых по способу пенной флотации, п может быть применено как при непосредственном обогащении угля, руд и других минералов, так и для очистки и дезактивации вод ионной флотацией прп непрерывном процессе извлечения ПАВ, флокулирующих полимеров, ионных составляющих растворов, сверхтонких суспензированных илов и др.

Известны пневматические флотационные машины, включающие камеру, устройство для загрузки исходной пульпы, перемещаемое по высоте камеры, разгрузочное устройство, приемник концентрата и диспергаторы воздуха.

Известные из широкого применения за рубежом и в СССР конструкции глубоких пневматических флотационных машин колонного типа базируются на противотоке воздушных пузырьков и флотируемой пульпы и состоят из камеры в виде высокой вертикальной колонны круглого (труба) или прямоугольного сечения; неподвижных пневматических диспергаторов, выполненных, как правило, из перфорированных резиновых трубок или керамических, металлических и тканевых поверхностей, жестко устанавливаемых в нижней части камеры — колонны, желоба пли трубы загрузки исходной пульпы — питания, В том чпслс с зжсктпр1 1ощпм YcTpoi!cTBQIU для засоса атмосферного воздуха и перемещающихся подъемным механизмом по высоте в глубь колонны; прпсмпиков пенпого продукта флоти1) 1 емых компонентов и те:1сскоп11 1сского верхнего порога съема пспы для регулировки уровня пульпы и пены в камере и качества г1енного продукта: мехаьп1ческих пеносъемников илп без цих„ разгрузочных устройств уровня пульпы и качественно-количественных параметров выдаваемых продуктов (концентрата и отходов) .

При использовании известных колонных машин невозможно изменять в разных соотношениях высоту зоны извлечения-минерализации и высоту зоны очистки флотируемого компонента, так как глубокая пневматическая

-0 флотомашина, в силу особенностей принципа противотока, требует для каждого сырья и типа продукта различного соотношения данных зон для интенсификации процесса флота ции.

25 Цель изобретения — интенсификация процесса за счет варьирования соотношения высоты зоны изв1cчсния и очистки флотируемого компонента.

489530

Для достижения поставленной цели колонная камера предлагаемой пневматической флотационной машины снабжена направляющими для перемещения диспергатора воздуха.

На чертеже изображена описываемая машина, разрез по высоте, вид сбоку.

Флотационная машина состоит из глубокой камеры — колонны 1. желоба 2 загрузки питания с прорезями различного профиля для равномерного распределения питания по сечению камеры, направляк>щих 3 для фиксации перемещений желоба и блока воздушных диспергаторов 4, приемника концентрата 5, гофрированной трубы 6, механизма приводов 7 воздушных диспергаторов и желоба загрузки питания, разгрузочного шиберного устройства 8.

Работа машины осуществляется следующим образом.

Исходное и подготовленное к флотационному разделению питание — пульпа — по гофрированной трубе 6 поступает в желоб 2 загрузки питания, которым равномерными струями распределяется по сечению камеры — колонны 1 и направляется вниз, навстречу пузырькам воздуха, образованным пневматическими диспергаторами 4, сжатый воздух в которые нагнетается компрессором — воздуходувкой. При этом, в зависимости от характеристики исходного питания, разделяемых компонентов и требований, предъявляемых к технологическим условиям флотационного процесса, посредством раздельных приводов 7 диспергаторов 4 и желоба 2 последние приводятся в движение и перемещаются по вертикальным направляющим 3 до требуемого взаимного положения, создавая тем самым различные сочетания и соотношения высот зон извлечения и очистки флотируемого компонента (угля, руд, ПАВ, ионов).

Образующийся пенный продукт, содержащий гидрофобизированные компоненты, поступает в приемник концентрата 5 и направляется в операции дальнейшего передела. Камерный продукт, содержащий гидрофилизирован5

30 ные компоненты или очищенную от ПАВ воду, пригодную для целей водооборота в замкнутом цикле на предприятиях, удаляется через разгрузочное шиберное устройство 8.

Изобретение позволяет более гибко, тонко и оперативно регулировать технологические режимы процесса флотации широкой возможностью изменения высот зон флотации: зоны извлечения и зоны очистки флотируемого компонента, считая от точки загрузки вверх и вниз по высоте колонны, для самых разных минералов и процессов, в том числе при использовании машины в операциях очистки— регенерации моечных вод углеобогатительных фабрик от флотационных реагентов, флокулирующих полимеров и других ПАВ, илов, солей и др., а также дает возможность применения машины при ионной флотации в самых различных производствах.

В процессе флотации очень важно менять зоны минерализации и очистки при соблюдении оптимальных аэрационных характеристик в камере машины независимо от изменения гидростатического давления над воздушными диспергаторамп. Этим расширяется применимость машины как для разного сырья, чак и для одного и того же сырья, но при оптимизации процесса обогащения с изменением некоторых технологических параметров.

Этот факт имеет принципиальное значение для высокопроизводительных (более 1000 мз/ч) большеобъемных колонных машин.

Предмет изобретения

Пневматическая флотационная машина, включающая камеру, устройство для загрузки исходной пульпы, перемещаемое по высоте камеры, разгрузочное устройство, приемник концентрата и диспергаторы воздуха, о т л и ч а ющ а я с я тем, что, с целью интенсификации процесса за счет варьирования соотношения высоты зоны извлечения и очистки флотируемого компонента, камера снабжена направляющими для перемещения диспергаторов воздуха.

489530 ррид gg1

Л//ю7

Составитель А. Осина

Корректоры: Т. Миронова и А. Степанова

Редактор Е. Шепелева

Техред Т. Миронова

Типография, пр. Сапунова, 2

Заказ 88/2 Изд. № 1986 Тираж 679 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
