Реферат



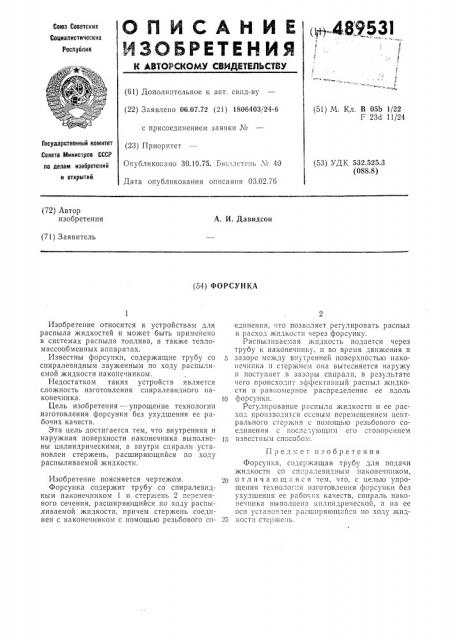

Союз Советских

Социалистических

Реса т алик (61) Дополнительное к авт, свнд-ву (22) Заявлено 06.07.72 (21) 1806403/24-6 с присоединением заявки М (23) Приоритет

Опубликовано 30.10.75. Б1оллстсн1. М 40

Дата опубликования описания 03.02.76 (51) М. Кл. В 05Ь 1/22

Г 23d 11/24

Государственный комитет

Совета Министров СССР

II0 делам изобретений и открытий (53) УДК 532.525.3 (088.8) (72) Автор изобретения

А. И. Давидсон (71) Заявитель (54) ФОРСУНКА

Изобретение относится к устройствам для распыла жидкостей и может быть применено в системах распыла топлива, а также тепломассообменных аппаратах.

Известны форсунки, содержащие трубу со 5 спиралевидным зауженным по ходу распыляемой жидкости наконечником.

Недостатком таких устройств является сложность изготовления спиралевидного наконечника. 10

Цель изобретения — упрощение технологии изготовления форсунки без ухудшения ее рабочих качеств.

Эта цель достигается тем, что внутренняя и наружная поверхности наконечника выполне- 15 ны цилиндрическими, а внутри спирали установлен стержень, расширяющийся по ходу распыливаемой жидкости.

Изобретение поясняется чертежом. 20

Форсунка содержит трубу со спиралевидным наконечником 1 и стержень 2 переменного сечения, расширяющийся по ходу распыливаемой жидкости, причем стержень соединен с наконечником с помощью резьбового со- 25 единения, "Iòî позволяет регулировать распыл и расход жидкости через форсунку.

Распыливаемая жидкость подается через трубу к наконечнику, и во время движения в зазоре между внутренней поверхностью наконечника и стержнем она вытесняется наружу и поступает в зазоры спирали, в результате чего происходи: зффективный распыл жидкости и равномерное распределение ее вдоль форсункн.

Рсгулнрованне р".ñïbI,là жидкости и ее расход производятся Осевым перемещением центрального стержня с помощью резьбового соединения с последующим его стопоренпем известным способом.

Предмет изобретения

Форсунка, содержащая трубу для подачи жидкости со сп11pçлевпдным на1 Онсчппком, отл ич а юща я с я тем, что, с целью упрощения технолог:1и изготовления форсунки без ухудшения ее рабочих качеств, спираль наконечника выполнена цилш1дрнческой, а на ее

Оси уста нов 10н расш11ряIОЩI:Йся по ходу жидкости стержень.

489531

Рода

Составитель В. Кабликов

Техред Т. Миронова

Редактор Г. Яковлева

Корректор Е. Рожкова

Типография, пр. Сапунова, 2

Заказ 3396/1 Изд. № 1928 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-36, Раушская наб., д. 4/6
