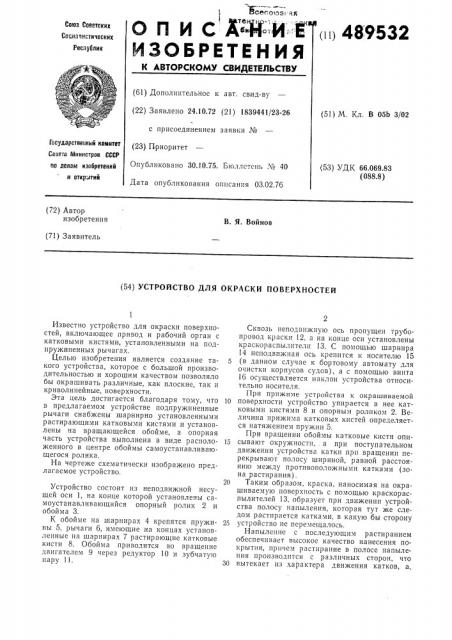

ИЗОБРЕТЕНИЯ (!!) 489532

Союз Советских

Содиачистических

Рес!)уолик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 24,10.72 (21) 1839441/23-26 (51) М Кл В 05Ь 3/02 с присоединением заявки №

Госудорстве!1иый комитет

Совете Мииистроо СССР (23) Приоритет

Опубликовано 30.10.75. Б!оллетен)> № 40

Дата опубликования описания 03.02.76 (53) УДК 66.069.83 (088.8) оа делом изаоретеиий и откр:лтий (72) Автор изобретения

В. Я. Войнов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОКРАСКИ ПОВЕРХНОСТЕЙ

Известно устройство для окраски поверхностей, включающее привод и рабочий орган с катковыми кистями, установленными на подпружиненных рычагах.

Целью изобретения является создание такого устройства, которое с большой производительностью и хорошим качеством позволяло бы окрашивать различные, как плоские, так и криволинейные, поверхности.

Эта цель достигается благодаря тому, что в предлагаемом устройстве подпружиненные рычаги снабжены шарнирно установленными растирающими катковыми кистями и установлены на вращающейся обойме, а опорная часть устройства выполнена в виде расположенного в центре обоймы самоустанавливающегося ролика.

На чертеже схематически изображено предлагаемое устройство.

Устройство состоит из неподвижной несущей оси 1, на конце которой установлены самоустанавливающийся опорный ролик 2 и обойма 3.

К обойме на шарнирах 4 крепятся пружины 5, рычаги 6, имеющие на концах установленные на шарнирах 7 растирающие катковые кисти 8. Обойма приводится во вращение двигателем 9 через редуктор 10 и зубчатую пару 11.

Сквозь неподвижную ось пропущен трубопровод краски 12, а на конце оси установлены краскораспылители 13. С помощью шарнира

14 неподвижная ось крепится к носителю 15 (в данном случае к бортовому автомату для очистки корпусов судов), а с помощью винта

16 осуществляется наклон устройства относительно носителя.

При прижиме устройства к окрашиваемой

10 поверхности устройство упирается в нее катковыми кистями 8 и опорным роликом 2. Величина прижима катковых кистей определяется натяжением пружин 5.

При вращении обоймы катковые кисти опи15 сывают окружности, . а при поступательном движении устройства катки при вращении перекрывают полосу шириной, равной расстоянию между противоположными катками (зона растирания).

20 Таким образом, краска, наносимая на окрашиваемую поверхность с помощью краскораспылителей 13, образует при движении устройства полосу напыления, которая тут же следом растирается катками, в какую бы сторону

25 устройство не перемещалось.

Напыление с последующим растиранием обеспечивает высокое качество нанесения покрытия, причем растирание в полосе напыления производится с различных сторон, что

30 вытекает пз характера движения катков, а, 489532

Составитель 3. Ненашева

Техред T. Миронова

Корректор Е. Рожкова

Редактор Е. Шевелева

Подписное

Изд. № 1928 Тираж 869

Заказ 3396/2

Типография, пр. Сапунова, 2 кроме того, концы катков во время вращения постоянно проскальзывают из-за разности их линейных скоростей.

Установка катков шарнирно на подпружиненный рычаг, установленный также шарнирно на обойму, позволяет обрабатывать криволинейные поверхности с малыми радиусами кривизны. При перемещении катков по криволинейной поверхности катки, поворачивая рычаги, копируют профиль поверхности, а пружины 5, нажимая на рычаги, не дают каткам оторваться от поверхности.

Предмет изобретения

1. Устройство для окраски поверхностей, например корпусов судов, включающее корпус, привод и рабочий орган с катковыми кистями, расположенными на подпружиненных рычагах, отличающееся тем, что, с целью обеспечения окраски криволинейных поверхностей, улучшения качества и увеличения

6 производительности окраски, подпружиненные рычаги установлены на вращающейся обойме.

2. Устройство по п. 1, отличающееся тем, что, с целью обеспечения самоустановки на криволинейных поверхностях, катковые

10 кисти на рычагах установлены шарнирно.

3. Устройство по п. 1, отличающееся тем, что, с целью выдерживания определенного зазора между окрашиваемой поверхностью и корпусом устройства, а также его самоуста16 новки, корпус устройства снабжен опорой, состоящей, например, из самоустанавливающегося ролика и установленной по центру обоймы.
