Устройство для подачи листовых заготовок в пресс
Патент 489562
Авторы
Устройство для подачи листовых заготовок в пресс
Иллюстрации
Реферат

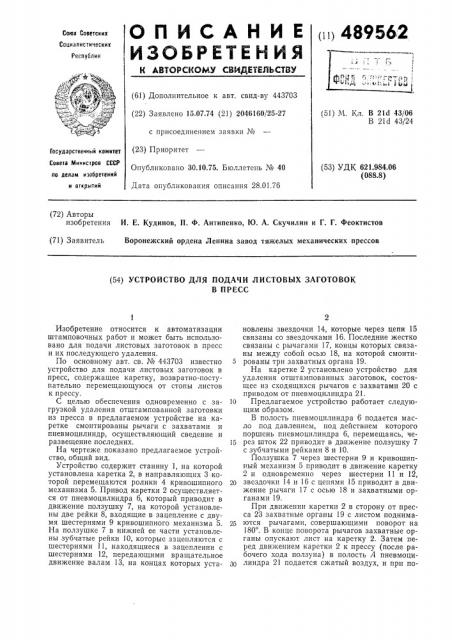

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п1 489562
Союа Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву 443703 (22) Заявлено 15.07.74 (21) 2046160/25-27 (51) М. Кл, В 21d 43/06
В 21с1 43/24 с присоединением заявки № (23) Приоритет
Опубликовано 30.10.75. Бюллетень № 40
Дата опубликования описания 28.01.76
Государственный комитет
Совета Министров СССР ло делам изобретений н открытий (53) УДК 621.984.06 (088.8) (72) Авторы изобретения И. Е. Кудинов, П. Ф. Антипенко, Ю. А. Скучилин и Г. Г. Феоктистов (71) Заявитель Воронежский ордена Ленина завод тяжелых механических прессов (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ЛИСТОВЫХ ЗАГОТОВОК
В ПРЕСС
Изобретение относится к автоматизации штамповочных работ и может быть использовано для подачи листовых заготовок в пресс и их последующего удаления.
По основному авт. св. № 443703 известно устройство для подачи листовых заготовок в пресс, содержащее каретку, возвратно-поступательно перемещающуюся от стопы листов к прессу.
С целью обеспечения одновременно с загрузкой удаления отштампованной заготовки из пресса в предлагаемом устройстве на каретке смонтированы рычаги с захватами и пневмоцилиндр, осуществляющий сведение и развещение последних.
На чертеже показано предлагаемое устройство, общий вид.
Устройство содержит станину 1, на которой установлена каретка 2, в направляющих 3 которой перемещаются ролики 4 кривошипного механизма 5. Привод каретки 2 осуществляется от пневмоцилиндра 6, который приводит в движение ползушку 7, на которой установлены две рейки 8, входящие в зацепление с двумя шестернями 9 кривошипного механизма 5.
На ползушке 7 в нижней ее части установлены зубчатые рейки 10, которые зацепляются с шестернями 11, находящиеся в зацеплении с шестернями 12, передающими вращательное движение валам 13, на концах которых установлены звездочки 14, которые через цепи 15 связаны со звездочками 16. Последние жестко связаны с рычагами 17, концы которых связаны между собой осью 18, на которой смонти5 рованы три захватных органа 19.
На каретке 2 установлено устройство для удаления отштампованных заготовок, состоящее из сходящихся рычагов с захватами 20 с приводом от пневмоцилиндра 21.
10 Предлагаемое устройство работает следующим образом.
В полость пневмоцилиндра 6 подается масло под давлением, под действием которого поршень пневмоцилиндра 6, перемещаясь, че15 рез шток 22 приводит в движение ползушку 7 с зубчатыми рейками 8 и 10.
Ползушка 7 через шестерни 9 и кривошипный механизм 5 приводит в движение каретку
2 и одновременно через шестерни 11 и 12, 2о звездочки 14 и 16 с цепями 15 приводит в движение рычаги 17 с осью 18 и захватными органами 19.
При движении каретки 2 в сторону от пресса 23 захватные органы 19 с листом поднима25 ются рычагами, совершающими поворот на
180 . В конце поворота рычагов захватные органы опускают лист на каретку 2. Затем перед движением каретки 2 к прессу (после рабочего хода ползуна) в полость А пневмоцилиндра 21 подается сжатый воздух, и при по489562
Предмет изобретения
Составитель Т. Горбунова
Редактор Н. Суханова Техред Т. Курилко Корректор Л. Орлова
Заказ 3349 16 Изд. М 1936 Тираж 966 Подписное
1ЯНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, OK-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 мощи рычагов 24 и тяг 25 рычаги с захватами 20 сходятся, захватывают в штампе пресса отштампованную заготовку и при движении каретки 2 к прессу удаляют ее из штампа.
При подаче сжатого воздуха в полость Б пневмоцилиндра 21 рычаги с захватами 20 расходятся, и каретка 2 начинает двигаться в сторону от пресса. После чего цикл повторяется.
Устройство для подачи листовых заготовок в пресс по авт. св. Ко 443703, о т л и ч а ющ е е с я тем, что, с целью обеспечения одновременно с загрузкой удаления отштампованной заготовки из пресса, на каретке смонтированы рычаги с захватами и пневмоцилиндр, осуществляющий сведение и разведение пос10 ледних.
