Твердосплавная матрица для высадки граненых изделий

Твердосплавная матрица для высадки граненых изделий

Иллюстрации

Показать все

Реферат



| кап +> SII@ МдД

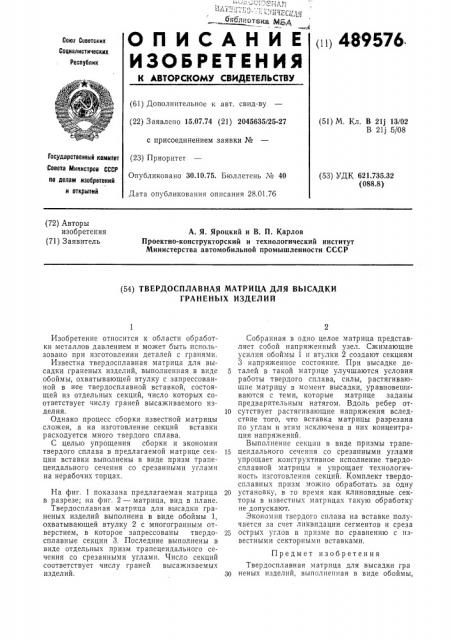

О П И С А Н И Е (и) 48 9576

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Соки Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) 3 аявлено 15.07.74 (21) 2045635/25-27 с присоединением заявки № (23) Приоритет

Опубликовано 30.10.75. Бюллетень № 40

Дата опубликования описания 28.01.76 (51) М. Кл. В 2Ц 13!02

В 21j 5/08

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.735.32 (088.8) (72) Авторы изобретения (71) Заявитель

А. Я. Яроцкий и В. П. Карлов

Проектно-конструкторский и технологический институт

Министерства автомобильной промышленности СССР (54) ТВЕРДОСПЛАВНАЯ МАТРИЦА ДЛЯ ВЫСАДКИ

ГРАНЕНЫХ ИЗДЕЛИЙ

Изобретение относится к области обработки металлов давлением и может быть использовано при изготовлении деталей с гранями.

Известна твердосплавная матрица для высадки граненых изделий, выполненная в виде обоймы, охватывающей втулку с запрессованной в нее твердосплавной вставкой, состоящей из отдельных секций, число которых соответствует числу граней высаживаемого изделия.

Однако процесс сборки известной матрицы сложен, а на изготовление секций вставки расходуется много твердого сплава.

С целью упрощения сборки и экономии твердого сплава в предлагаемой матрице секции вставки выполнены в виде призм трапецеидального сечения со срезанными углами на нерабочих торцах.

На фиг. 1 показана предлагаемая матрица в разрезе; на фиг. 2 — матрица, вид в плане.

Твердосплавная матрица для высадки граненых изделий выполнена в виде обоймы 1, охватывающей втулку 2 с многогранным отверстием, в которое запрессованы твердосплавные секции 3. Последние выполнены в виде отдельных призм трапецеидального сечения со срезанными углами. Число секций соответствует числу граней высаживаемых изделий.

Собранная в одно целое матрица представляет собой напряженный узел. Сжимающие усилия обоймы 1 и втулки 2 создают секциям

3 напряженное состояние. При высадке де5 талей в такой матрице улучшаются условия работы твердого сплава, силы, растягивающие матрицу в момент высадки, уравновешиваются с теми, которые матрице заданы предварительным натягом. Вдоль ребер от10 сутствует растягивающие напряжения вследствие того, что вставка матрицы разрезана по углам и этим исключена в них концентрация напряжений.

Выполнение секции в виде призмы трапе15 цеидального сечения со срезанными углами упрощает конструктивное исполнение твердосплавной матрицы и упрощает технологичность изготовления секций. Комплект твердосплавных призм можно обработать за одну

20 установку, в то время как клиновидные секторы в известных матрицах такую обработку не допускают.

Экономия твердого сплава на вставке получается за счет ликвидации сегментов и среза

25 острых углов в призме по сравнению с известными секторными вставками.

Предмет изобретения

Твердосплавная матрица для высадки гра д0 неных изделий, выполненная в виде обоймы, 489576

Составитель Т. Горбунова

Редактор Н. Суханова Техред М. Семенов Корректор А. Галахова

Заказ 3365/15 Изд. № 1935 Тираж 966 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 охватывающей втулку с запрессованной в нее твердосплавной вставкой, состоящей из отдельных секций, число которых соответствует числу граней высаживаемого изделия, отличающаяся тем, что, с целью упрощения процесса ее сборки и экономиии твердого сплава, секции вставки выполнены в виде призм трапецеидального сечения со срезанными углами на нерабочих торцах.
