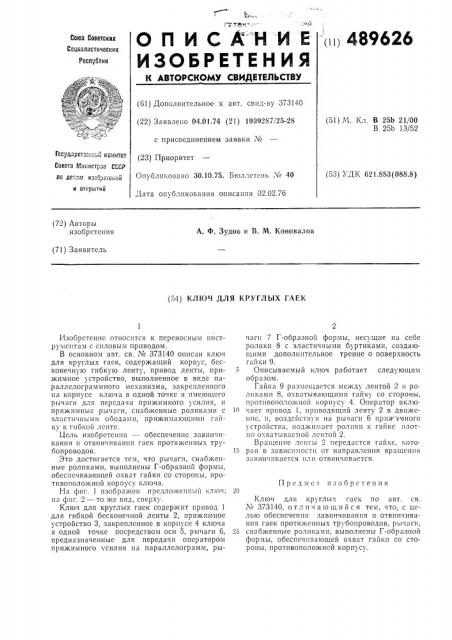

О П И С А" Н И Е пп 489626
ИЗОБРЕТЕНИЯ
Саюз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву 373140 (22) Заявлено 04.01.74 (21) 1999287/25-28 с присоединением заявки ¹ (23) Приоритет
Опубликовано 30.10.75. Бюллетень № 40
Дата опубликования описания 02.02.76 (51) М. Кл. В 25Ь 21/00
В 25Ь 13/52
r0t:ó -"Рс "„,:;;."û;":: ксмитст
Совета ЕЬвистсев СССР
7 (53) УДК 621.883(088.8) лв де",ем иесбвВеиий и втв ытиЙ (72) Авторы изобретения
А. Ф. Зудов и В. М. Коновалов (71) Заявитель (54) КЛЮЧ ДЛЯ КРУГЛЫХ ГАЕК
Предмет изобретения 0
Изобретение относится к переносным инструментам с силовым приводом.
В основном авт. св. № 373140 описан ключ для круглых гаек, содержащий корпус, бесконечную гибкую ленту, привод ленты, прижимное устройство, выполненное в виде параллелограммного механизма, закрепленного на корпусе ключа в одной точке и имеющего рычаги для передачи прижимного усилия, и прижимные рычаги, снабженные роликами с эластичнымп ободами, прижимающимп гайку к гибкой ленте.
Цель изобретения — обеспечение завинчивания и отвинчивания гаек протяженных трубопроводов.
Это достигается тем, что рычаги, снабженные роликами, выполнены Г-образной формы, обеспечивающей охват гайки со стороны, противоположной корпусу ключа.
На фиг. 1 изображен предложенный ключ; на фиг. 2 — то же вид, сверху.
Ключ для круглых гаек содержит привод 1 для гибкой бесконечной ленты 2, прижимное устройство 3, закрепленное в корпусе 4 ключа в одной точке посредством оси 5, рычаги 6, предназначенные для передачи оператором прижимного силия па параллелограмм, рычагп 7 Г-образной формы, несущие на себе ролики 8 с эластичными буртиками, создающими дополнительное трение о поверхность гайки 9.
5 Описываемый ключ работает следующим образом.
Гайка 9 размещается между лентой 2 и роликами 8, охватывающими гайку со стороны, противоположной корпусу 4. Оператор вклю1П чает привод 1, приводящий ленту 2 в движение, и, воздействуя на рычаги 6 прижимного устройства, поджимает ролики к гайке плотно охватывасмой лснтой 2.
Вращение лепты 2 передастся гайке, кото15 рая в зависимости от направления вращения завинчпвается пли отвинчивается.
Ключ для круглых гаек по авт. св.
¹ 373140, отличающийся тем, что, с целью обеспечения завинчиванпя и отвппчивания гаек протяженных трубопроводов, рычаги, 25 снабженные роликами, выполнены Г-образной формы, обеспечивающей охват гайки со стороны, противоположной корпусу.
489626 с иг 2
