Реферат

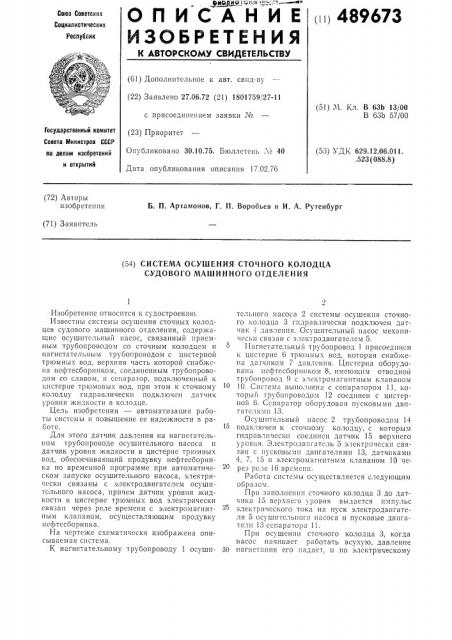

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ пп 489673

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. спид-ву (22) Заявлено 27.06.72 (21) 1801759, 27-11 с присоединением заявки № (23) Приоритет

Опубликовано 30.10.75. Бюллетень ¹ 40

Дата опубликования описания 17.02.76 (51) М. Кл. В 63Ь 13j00

В 63b 57/00

Государственный комитет

Совета. Министров СССР (53) УДК 629.12.06.011. .523 (088.8) по делам изобретений и открытий (72) Авторы изобретения

Б. П. Артамонов, Г. П. Воробьев и И. A. Рутенбург (71) Заявитель (54) СИСТЕМА ОСУШЕНИЯ СТОЧНОГО КОЛОДЦА

СУДОВОГО МАШИННОГО ОТДЕЛЕНИЯ

Изобретение относится к судостроению.

Известны системы осушения сточных колодцев судового машинного отделения, содержащие осушительный насос, связанный приемIlI>lid трубопроводом со сточным колодцем и пагнстательпым трубопроводом с цистерной трюмных вод, верхняя часть которой снабжена нефтесборпиком, соединенным трубопроводом со сливом, и сепаратор, подключенный к цистерне трюмовых вод, при этом к сточному колодцу гидравлически подключен датчик уровня жидкости в колодце.

Цель изобретения — автоматизация работы системы и повышение ее надежности в работе.

Для этого датчик давления на нагпетательном трубопроводе осушительного насоса и датчик уровня жидкости в цистерне трюмных вод, обеспечивающий продувку нефтесборника по временной программе при автоматическом запуске осушительного насоса, электрически связаны с электродвигателем осушительного насоса, причем датчик уровня жидкости в цистерне трюмных вод электрически связан через реле времени с электромагнитным клапаном, осуществляющим продувку пефтесборника.

На чертеже схематически изображена описываемая система.

К нагнетательному трубопроводу 1 осушительного насоса 2 системы осушения сточного колодца 3 гпдравлпчески подключен датчик 4 дав тепия. Осушительный насос механически связан с электродвигателем 5.

Нагнетательный трубопровод 1 присоединен

I ц и с т е р и е 6 T p IO 3 I I I I>I X B O Q, K 0 TO p 2 SI па датчиком 7 давления. Цистерна оборудована нефтссборппком 8, имеющим отводной трубопровод 9 с электромагнитным клапаном

10 10. Система выполнена с сепаратором 11, который трубопроводом 12 соединен с цистерной 6. Сспаратор оборудован пусковыми двигателями 13.

Осушllтсльный насос 2 трубопроводом 14

15 подключен к сточному колодцу, с которым гидравлпческп соединен датчик 15 верхнего уpoBIIB. Злектродвпl QTB lb 5 э,ILKTpIIчсски сВНзан с пусковыми двигателями 13, датчиками

4, 7, 15 и электромагнитным клапаном 10 через реле 16 врсмспп.

Работа системы осуществляется следующим образом.

Прп заполнении сточного колодца 3 до датчика 15 верхнего уровня выдается импульс электрического тока на пуск электродвигателя 5 осушительного насоса и пусковые двигатели 13 сепаратора 11.

При осушении сточного колодца 3, когда насос начинает работать всухую, давление

30 нагнетания его падает. и по электрическому

Предмет изобретения

Сос Гани Гел! Б. Даньшин

Редактор А. Купрякова Текред Е. Подурушииа Корректор T. Добровольская

3 а к аз 105/! Изд. ¹ 1971 Тираж 529 Подписное

Ц11ИИПИ Государственного комитета Совета Министров C(;CT по делам изобретений и открытий

113035, Москва, УК-35, Рауи1ская наб., д. 4, 5

Типография, пр. Сапунова, 2 импульсу от датчика 4 насос 2 и двигатели 13 останавливаются.

При пуске насоса и при достижении в цистерне трюмных вод 6 номинального давления от датчика давления 7 выдается импульс на открытие электромагнитного клапана 10 для продувки нефтссборника 8.

С помощью реле 16 времени электромагнитный клапан 10 выдерживается в открытом положении в течение времени, обеспечивающего продувку объема нсфтссборника, после чего клапан 10 закрывается.

Система осушения сточного колодца судового машинного отделения, содержащая осушительный насос, связанньш приемным трубопроводом со сточным колодцем и нагпетатсль11ым трубопроводом с цистерной трюмных вод, Верхняя IBcTh котор01! сна ожена нефтесборником, соединенным трубопроводом со сливом, и сепаратор, подключенный к цистерне тр10мных вод, при этом к сто Iному колодцу гидравли 1сски подключен датчик уровня жидкости в колодце, о тл и ч а ю щ а я с я тем, что, с целью обеспечения автоматической работы системы и повышения надежности ес в работс, датчик давления па нагнетательном трубопроводе осушительного насоса и датчик уровня гкпдкости в цистерне трюмных вод, обеспечивающий продувку нефтесборника по временной программе при автоматическом запуске осушительного насоса, электрически

15 связаны с электродвигателем осушительного насоса, нричем датчик уровня жидкости в цистерне трюмных вод электрически связан через рслс времени с электромагнитным клапа»ом, осуществля10п1им продувку псфтесбор20 1I и к а.
