Чугун

Чугун

Иллюстрации

Показать все

Реферат

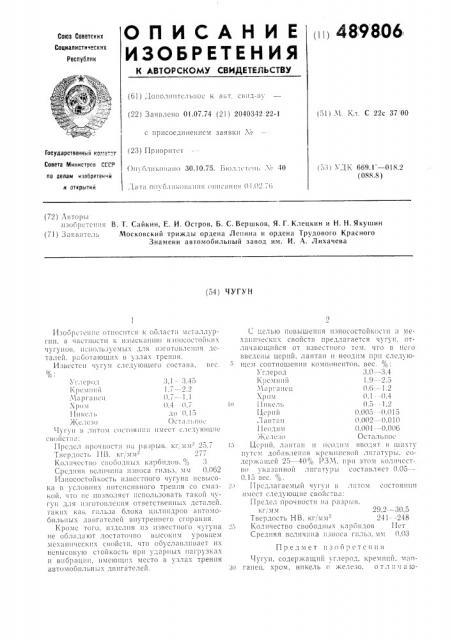

О П И С А Н И Е (ii) 48 9806

ИЗОВРЕТЕ Н ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) .10»оп»»тельное к аьт. спид-Ву (22) Заявлено 01.07.74 (21) 2040342 22-1 с присос (ипенисм заявки ¹ (23) Приоритет

Опуб1»I(o!3aпо 30.10.75. 15!Ог!г!с 1(ill> № 40 (51) )1 Кл С 22с 37, 00

Государственны!! ко...!.т"т

Совета Министров СССР по делам изобретений н открытий (53) У3,K 669.1 — 018.2 (088.8) . 1,;! Гii oliv(),!»1 о!3!»п!! (>»»cillillii 0!.0 > 6 (72) 1(!!тор!

»ç0(;ðcTå»IIÿ В. Т, Сайкин, Е. И. Остров, Б. С. Вершков, Я. Г. Клецкии и Н. H. Якушин (71) Заяв)прель Московский трижды ордена Ленина и ордена Трудового Красного

Знамени автомобильный завод им. И. А. Лихачева (54) ЧУГУН

3.1 3 15

2 )

0,7 — 1,1

04 r),7 .(о О, 1;)

Остал»по

»МС 1 СГ!СДХ !О!ЦПЕ

Х Г. 1 Е P O;I

Крем:!»й .(1арГ;!!!С»

Хрох!

11» ксг!

/Ксг!Сзо

Ч Г>, » 13 Л»Том (l)CTOII II Ill!

1 !зоб рt f (. Ill!0 от»oc»Teil 1 Оолястп ь!ст(1. Iлуp гни, в ч аст(юсти к liar>lcl(ii ll llio из !!осостой к и х

Ч, Г, ПОВ !IC»0, !Üa (. )1!>1Х ДЛЯ IIЗГОТ013.IC»»51 1Сталей, работающих В узлах трения.

И:3всст(» >! >.Г, lr с.l(1, 10!Ц(Го состяВ Я 13сс

%: с!)оис) Ва:

I! редел»ðO»locT»»il разрыв. кг мм- 25.7

Твердость 11В, кг, мм 27

КО.I »Чс TI30 С!3000.!»Ьlх карбпд013., >) 3

Сред!»1!1 i;e.чичип;! !t !ttoca cri Ib;3, )i >i 0,062

Износостойкость известного чугуна невысока в условиях инт liciil3»oi о трения со смазкой, что 1!с позволяет использовать такой чугуll для пзгoTo»ëñi пя ответственных деталей, таких как ГIt,l!>Ça Олока ц(!ли»дров aI!To)10бильных дв»гателей !)нутре»него сгорания.

Кроме того, пз.(слпя »3 известног0 чугуна пе обладi!10T достаточно Высоким уровнем х(cõя » II iccåll); ci30ÉÑTВ, что Ооусл а !3;1111!Яет невысок>,.10 стОЙкость при >, (арпых пяГр) эках и вибрации, имсющ1!х место в узла.; трения автомобильных двигателей. (це,lью »ОВ1>lшения пзносостойкосп! и меха»)гческих свойств предлагается чугун, отличающийся от извсстпого тем. что в нег0 введены цсрпй, лантан и неодим при следующем соотношении компонентов, вес. о.

Углерод 3, Π— -3.4

Кремний 1,!) -- ),5 .Чi! ргапсп 0.6 — 1,2 . ром 0,1 0,4

t(l 11»кель 0,5 -1,2

Цср»й 0,005 -0,015

I aii T;! Ii 0,002 -0,010

11содii м 0.001- — 0,006

/1>>(л (3 о Остальное

),.) Цсрпй, ля»тя!! ii »00;(ii i В!)о:(ят и шихту путе м добавления крем»!!евой лиr;tтуры, содср)к;!(цей 25 40оо РЗ.Ч, при этом ко lll÷cñòв0 указанной лигilòóðû cосTàl3ляет 0.05-0.15 вес о!о

Предлагаемый чангуll 13,л итом состоянии имеет следующие свойства:

Предел прочност» Ila разрыв, кг, м м 29,2- — 30,5

Твердость НВ, кгз м- 241- -248

2>5) Количество сВОООд»t>lx кар()идОВ 1!ст

Средняя !ical«IIII!a».3»0c;3 п!льз, мм 0,03

Предмет изоорстсния

Чугун, содержащий углерод, кремний, мап3() ганси. хром, никель «. железо. о т л и i a юL,()ci IiIll1I ccIt, Г.,!)Удик

Т.;,!i Е, Подуруи)ииа

)СоР" cl ":)Р Н, Alк

)-) (с(;)кт() р Е. HI c I I c;1 câà

3(!!.из, 33,."), )-! ) lз:.. М 192! крики 7!(I Ifо.itlltct c

f,! () ! ° Г<)су((арсгз litt!)I и к „)гt t -и (. )кс: и М:.:Iicс 1)1;и (((!

tto ((с,".2к)1 113 )()Гi i(II fit;l;; к f)11! ин,) (Оск!)(), /)y 3 ), ))()!!с" IIII )!!)!),,1. - ., 5! ИИИГР()ф)!)!. I!1 (.Iiti ) IICilti.! и И Il С Н ТЕМ, ЧТО, С l((.Н(() . :; I; I IIН !НН!1(i (, СТСИКОСТИ 11 М". .(II II l"l:t. !: "I)(I !. I 1, I!(. О 11(Сдсн!1 церии,:I )t.ò tí ll нс().тн Il н;)н сг1((у(о:!!л

C: (1! l l () Н(Е Н Н Ц !((; ", 1; (1 Н (;, -, ) ,з ", !(p(1 l 1 () 1

f ; (I C X»l l! 1

1 )(.арганен (!,1

,"i. :

fi !н(,:ь (iр:!й, 1 )) » 1;) ! (IË i t: !! i . .1(н !!

)! 1

j ) ()f). и, I,; !)() i () 1 (!! ()(!1 Ii l" F ()(I (.):s (!(
