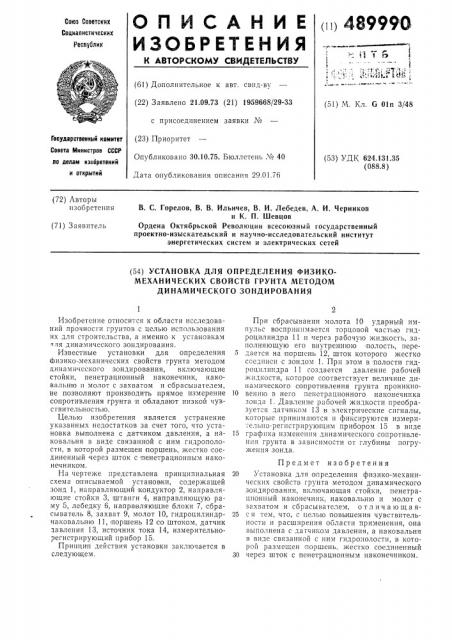

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (i i1 48999О

Союз Советских

Социалистических

Республик м. а

i1 тъ Ф

I (61) Дополнительное к авт. свпд-ву (22) Заявлено 21.09.73 (21) 1959668/29-33 с присоединением заявки ¹ (23) Приоритет

Опубликовано 30.10.75. Бюллетень № 40

Дата опубликования описания 29.01.76 (51) М. Кл. G 01п 3/48

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 624.131.35 (088.8) (72) Авторы изобретения

В. С. Горелов, В. В. Ильичев, В. И. Лебедев, А. И. Черников и К. П, Шевцов

Ордена Октябрьской Революции всесоюзный государственный проектно-изыскательский и научно-исследовательский институт энергетических систем и электрических сетей (71) Заявитель (54) УСТАНОВКА ДЛЯ ОПРЕДЕЛЕНИЯ ФИЗИКОМЕХАНИЧЕСКИХ СВОЙСТВ ГРУНТА МЕТОДОМ

ДИНАМИЧЕСКОГО ЗОНДИРОВАНИЯ

Изобретение относится к области исследований прочности грунтов с целью использования их для строительства, а именно к установкам ля динамического зондирования.

Известные установки для определения тЬизико-механических свойств грунта методом динамического зондирования, включающие стойки, пенетрационный наконечник, наковальню и молот с захватом и сбрасывателем, не позволяют производить прямое измерение сопротивления грунта и обладают низкой чувствительностью.

Целью изобретения является устранение указанных недостатков за счет того, что установка выполнена с датчиком давления, а наковальня в виде связанной с ним гидрополости, в которой размещен поршень, жестко соединенный через шток с пенетрационным наконечником.

На чертеже представлена принципиальная схема описываемой установки, содержащей зонд 1, направляющий кондуктор 2, направляющие стойки 3, штанги 4, направляющую раму 5, лебедку 6, напра вляющие блоки 7, сбрасыватель 8, захват 9, молот 10, гидроцилиндрнаковальню 11, поршень 12 со штоком, датчик давления 13, источник тока 14, измерительнорегистрирующий прибор 15.

Принцип действия установки заключается в следующем.

При сбрасывании молота 10 ударный импульс воспринимается торцовой частью гидроцилиндра 11 и через рабочую жидкость, заполняющую его внутреннюю полость, пере5 дается на поршень 12, шток которого жестко соединен с зондом 1. При этом в полости гидpoLlèëèíäðà 11 создается давление рабочей жидкости, которое соответствует величине динамического сопротивления грунта проникно10 веншо в него пенетрационного наконечника зонда 1. Давление рабочей жидкости преобразуется датчиком 13 в электрические сигналы, которые принимаются и фиксируются измери;ельно-регистрирующим прибором 15 в виде

15 графика изменения динамического сопротивления грунта в зависимости от глубины погружения зонда.

Предмет изобретения

20 Установка для определения физико-механических свойств грунта методом динамического зондирования, включающая стойки, пенетрационный наконечник, наковальню и молот с захватом и сбрасывателем, о т л и ч а ю щ а я25 с я тем, что, с целью повышения чувствительности и расширения области применения, она выполнена с датчиком давления, а наковальня в виде связанной с ним гидрополости, в которой размещен поршень. жестко соединенный

30 через шток с пенетрационным наконечником, 489990
