Реферат

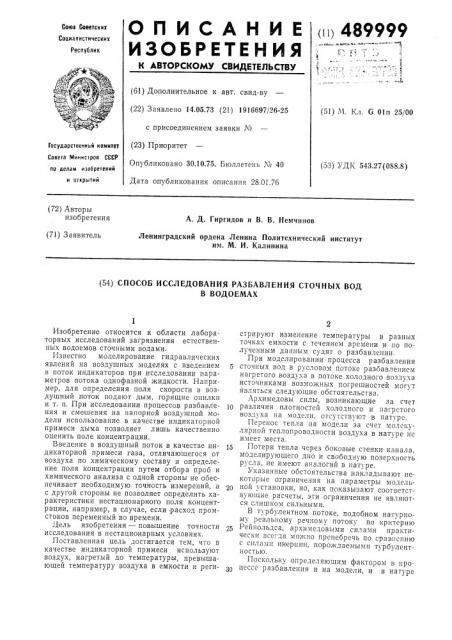

пц 489999

ОПИСАНИЕ

ИЗОЬГЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик з т (61) Дополнительное к авт. свид-ву (22) Заявлено 14.05.73 (21) 1916697/26-25 с присоединением заявки ¹ (23) Приоритет

Опубликовано 30.10.75. Бюллетень ¹ 40

Дата опубликования описания 28.01.76 (51) Ч. Кл. G Oln 25/00

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 543 27(088 8) (72) Авторы изобретения

А. Д. Гиргидов и В. В. Немчинов (71) Заявитель

Ленинградский ордена Ленина Политехнический институт им. М. И. Калинина (54) СПОСОБ ИССЛЕДОВАНИЯ РАЗБАВЛЕНИЯ СТОЧНЪ|Х ВОД

В ВОДОЕМАХ

Изобретение относится к области лабораторных исследований загрязнения естественных водоемов сточными водами.

Известно моделирование гидравлических явлений на воздушных моделях с введением в поток индикаторов при исследовании параметров потока однофазной жидкости. Например, для определения поля скорости в воздушный поток подают дым, горящие опилки и т. п. При исследовании процессов разба вления и смешения на напорной воздушной модели использование в качестве индикаторной примеси дыма позволяет лишь качественно оценить поле концентрации.

Введение в воздушный поток в качестве индикаторной примеси газа, отличающегося от воздуха по химическому составу и определение поля концентрации путем отбора проб и химического анализа с одной стороны не обеспечивает необходимую точность измерений, а с другой стороны не позволяет определить характеристики нестационарного поля концентрации, например, в случае, если расход промстоков переменный во времени.

Дель изобретения — повышение точности исследования в нестационарных условиях.

Поставленная цель достигается тем, что в качестве индикаторной примеси используют воздух, нагретый до температуры, превышающей температуру воздуха в емкости и регистрируют изменение температуры в разных точках емкости с течением времени и по полученным данным судят о разбавлении.

При моделировании процесса разбавления сточных вод в русловом потоке разбавлением нагретого воздуха в потоке холодного воздуха источниками возможных погрешностей могут являться следующие обстоятельства.

Архимедовы силы, возникающие за счет различия плотностей холодного и нагретого воздуха на модели, отсутствуют в натуре.

Перенос тепла на модели за счет молекулярной теплопроводности воздуха в натуре не имеет места.

15 Потери тепла через боковые стенки канала, моделирующего дно и свободную поверхность русла, не имеют аналогий в натуре.

Указанные обстоятельства накладывают некоторые ограничения на параметры модельной установки, но, как показывают соответствующие расчеты, эти ограничения не являются слишком сильными.

B турбулентном потоке, подобном натурному реальному речному потоку по критерию

Рейнольдса, архимедовыми силами практически всегда можно пренебречь по сравнению с спламп инерции, порождаемыми турбулентностью.

Поскольку определяющим фактором в процессе разбавления и на модели, и в натуре

489999

Предмет изобретения

Составитель Л. Жаркова

Техред Е. Подурушина Корректор Т. Добровольская

Редактор Н. Коляда

Заказ 3339/11 Изд. Из 1952 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, K-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2!!Вляется турбулептн61Й конвек 1нвныЙ перенос, То переносом тепла за счет молск1лярпои 1еплопроводности воздуха на модели (как и молекулярнОЙ диффузией В пат1 ре) можпО пр пебречь.

Потери тепла через боковыс стенки можно также сделать пренебрежимо малыми, ВН10ра11 соответствующим образом температуру нагретого воздуха.

Способ осуществляется следующим образом.

На напорной воздушной установке воспроизводят рельеф дна водоема, а свободную поверхность руслового потока выполняют в виде твердой граничной поверхности. В полученной емкости создают воздушный поток, моделирующий реальный русловой поток. В этот воздушный поток через модель водовыпуска подают предварительно нагретый (или охлажденный) воздух, имитирующий сточную воду.

Температура нагретого воздуха определяется чувствительностью аппаратуры. С помощью малоинерционных датчиков температуры (термопара, транзисторы) и соответствующей измерительной и обрабатывающей аппаратуры определяют характеристики температурного поля, образующегося в модели руслового потока. Это температурное поле эквивалент !о полю концентрации, которое характеризует интенсивность разбавления.

Способ исследования разбавления сточных вод в водоемах, заключающийся во введении индикаторной примеси в воздушный поток, моделирующий поток сточных вод, и регистрации изменения концентрации индикаторной

15 примеси в разных точках емкости, имитирующей водоем, отли ча ющи Йся тем, что с целью повышения точности исследования в нестационарных условиях, в качестве индикаторной примеси используют воздух, нагре20 тый до температуры, превышающей температуру воздуха в емкости и регистрируют изменение температуры в разных точках емкости с течением времени и по полученным данным судят о разбавлении,
