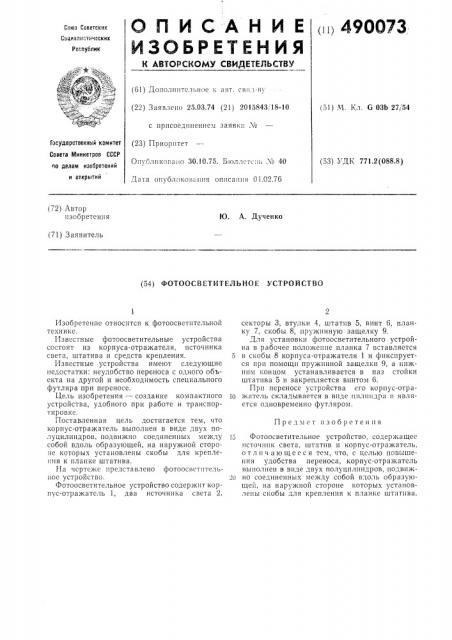

О П И С А Н И Е (ii) 490О73

ЙЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Реслублик (6!) Дополнительное к авт, свцд-ву (22) Заявлено 25.03.74 (21) 2015843 18-10 с присоединением заявки Л (51) М. Кл. 6 ОЗЬ 27) 54

Совета Миннетров СССР чо делам изобретений н открытий (53) УДК 771.2(088.8) Опу бликовано 30.!0.75. Бюллетень Хо 40

Дата опубликования описания 0«.02.76 (72) Лвтор изобретения

Ю. А. Дученко (71) Заявитель (54) ФОТООС В ЕТ И ТЕЛ Ь НО Е УСТРОЙСТВО

Предмет изобретения

Государственный комитет (23) Приоритет

Изобретение относится к фотоосветительной технике.

Известные фото осветительные устройства состоят из корпуса-отражателя, источника света, штатива и средств крепления.

Известные устройства имеют следующие недостатки: неудобство переноса с одного объекта на другой и необходимость специального футляра при переносе.

Цель изобретения — создание компактного устройства, удобного при работе и транспортировке.

Поставленная цель достигается тем, что корпус-отражатель выполнен в виде двух полуцилиндров, подвижно соединенных между собой вдоль образующей, на наружной стороне которых установлены скобы для крепления к планке штатива.

На чертеже представлено фотоосветцтельцое устройство.

Фотоосветительное устройство содержит корпус-отражатель 1, два источника света 2, секторы 3, втулки 4, штатив 5, винт 6, планку 7, скобы 8, пружинную защелку 9.

Для установки фотоосветительного устройва в рабочее положе.ше планка 7 вставляется

5 в скобы 8 корпуса-отражателя 1 и фиксируется при помощи пружинной защелки 9, а нижним концом устанавливается в паз стойки штатива 5 и закрепляется винтом 6.

При переносе устройства его корпус-отраIQ жатель склаЧывается в виде цилиндра н является одновременно футляром.

15 Фотоосветительное устройство, содержащее источник света, штатив и корпус-отражатель, отлич ающееся тем, что, с целью повышения удобства переноса, корпус-отражатель выполнен в виде двух полуцилиндров, подвиж20 но соединенных между собой вдоль образующей, на наружной стороне которых установлены скобы для крепления к планке штатива.
