Реферат



<»> 490 08 0

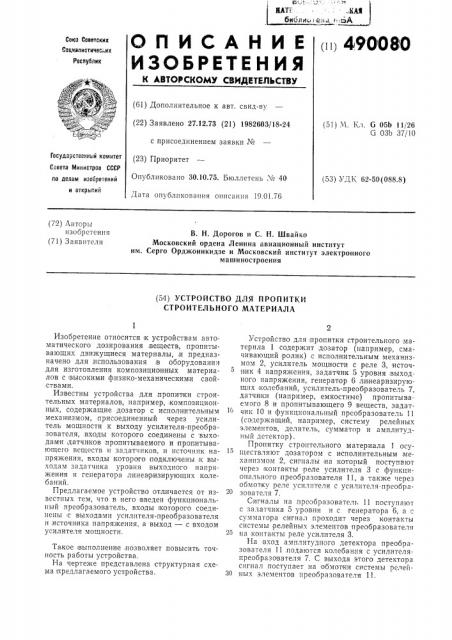

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ

Союз Советских

Социалистичес,их

Рвслуолик (61) Дополнительное к авт. свид-ву (22) Заявлено 27.12.73 (21) 1982603/18-24 с присоединением заявки ¹ (23) Приоритет

Опубликовано 30.10.75. Бюллетень № 40

Дата опубликования описания 19.01.76 (51) М, Кл, G 05Ь 11/26

G 03 37/10

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДli 62-50(088.8) (72) Авторь1 изобретения (71) Заявители

В. Н. Дорогов и С. H. Швайко

Московский ордена Ленина авиационный институт им. Серго Орджоникидзе и Московский институт электронного машиностроения (54) УСТРОЙСТВО ДЛЯ ПРОПИТКИ

СТРОИТЕЛЬНОГО МАТЕРИАЛА

Изобретение относится к устройствам автоматического дозирования веществ, пропитывающих движущиеся материалы,,и предназначено для,использования в оборудовании для изготовления композиционных материалов с высокими физико-механическими свойствами.

Известны устройства для,пропитки строительных материалов, например, композиционных, содержащие дозатор с исполнительным механизмом, присоединенный через усилитель мощности к выходу усилителя-преобразователя, входы которого соединены с выходами датчиков пропитываемого и |пропитывающего веществ и задатчиков, и источник напряжения, входы которого подключены к выходам задатчика уровня выходного напряжения и генератора линеаризирующих колебаний.

Предлагаемое устройство отличаегся от известных тем, что в него введен функциональный преобразователь, входы которого соединены с выходами усилителя-преобразователя и,источника напряжения, а выход — с входом усилителя мощности.

Такое выполнение позволяет повысить точность работы устройства.

На чертеже представлена структурная схема предлагаемого устройства.

Устройство для пропитки строительного материла 1 содержит, дозатор (например, смачивающий ролик) с исполнительным механизмом 2, усилитель мощности с реле 3, источник 4 напряжения, задатчик 5 уровня выходного напряжения, генератор 6 линеаризирующих колебаний, усилитель-преобразователь 7, датчики (например, емкостные) пропитываемого 8 и пропитывающего 9 веществ, задатчик 10 и функциональный преобразователь 11 (содержащий, например, систему релейных элементов, делитель, сумматор и амплитудный детектор) .

Пропитку строительного материала 1 осуществляют дозатором с исполнительным механизмом 2, сигналы на который поступают через контакты реле усилителя 3 с функциона.чьного преобразователя 11, а также через обмотку реле усилителя с усичителя-преобразователя 7.

Сигналы на преобразователь 11 поступают с задатчика 5 уровня и с генератора 6, а с сумматора сигнал проходит через контакты системы релейных элементов преобразовате.чя на контакты реле усилителя 3.

На вход амплитудного детектора преобразователя 11 .подаются колебания с усилителяпреобразователя 7. С выхода этого детектора сигнал поступает на обмотки системы релей30 ных элементов преобразователя 11, 490080

Пpе+IIcT IIзооpcтсIIИII

I !

Составители Г. Ров!анисово

Тс.,рсд Л. Камы!иииксва Коррск-ор Т. Миронова

Редактор И. Гоузова

Заказ 334!,5 Изд. № 1933 Тирзгк 869 11о !!I.. c!!Cc

Ц11ИИГ1И Государст-cIIIIoI о ко: итета Говста Министров ГГГР

IIо делим изооретсиий и открытий

113035, Москва, Ж-35, 1 ахи!скан иаб., д. 4, 5

Гииогр II)I!I:I, ð. С.иу и па, 2

Система релейных элементов преобразователя 11 построена в соответствии с алгориT мом корректирования уровня выходного напряжения реле усилителя 3, рассчитанным по заданным требованиям к точности устройства. С помощью делителя-преобразователя 11 сигнал с сумматора распределяется по уров ям и .поступает в .контактные группы системы релейных элементов функционального преобразователя.

Управление в соответствии с указaííü;ì алгоритмом проводится по обмоткам системы релейных элементов преобразователя 11 сигналом с амплитудного детектора.

Поскольку эквивалентный коэффлциепг передачи реле усилителя 3 зависит от уровня выходного,напряжения реле, то тем самым обеспечивается корректировка коэффициента передачи устройства в разомкнутом состоя-!

IIIи, т. е. повышается точность регулирования.

Сигнал с усилителя-,преобразователя 7 (рормирустся в виде соотношения или разности сигналов с датчиков 8, 9 и с задатчика 1О.

1(олебания с генератора 6 линиарнзпруют релейную характеристику усилителя. Задатчиком 5 уровня регулируют pe»(I! дозирования.

Ввод лнпиаризпрующих колебаний с генер Iòîpа на вход:Icïîëíèòåëbíîãо механизма 2 дополнительно повышает точность рсгуллрования. Это достигастся за счет прибллженного выполнения условия неизменности общего коэффициента переда ги устройства в разомк.1 том сос ГОяпи. "!.

Устройство для пропитки строител:.ного материала, содержащее дозатор с исполнительным механизмом, подсоединенный через усилитель мощности к выходу усилителя-преоб15 ра".ователя, входы которого coe;IIII!c!III с выходами, датчиков пропитывасмого и про;штывгпощего веществ и задатчика, и источ1ш ( напряжения, входы которого 1101с0с !инены выходам задатчыка уровня выходно,o напряоо х(спи!1 и re!!Cpa !opa линеаризир IOIIIIIx к0,1cбапий, отличающееся тем, что, с цель:о повышения точности работы устройства. в псго введен функциональный преобразователь, входы которого соединены с выходам.! усилп25 теля-преобразователя л псточни1(а напряжения, а выход — с входом усилителя мощности.
