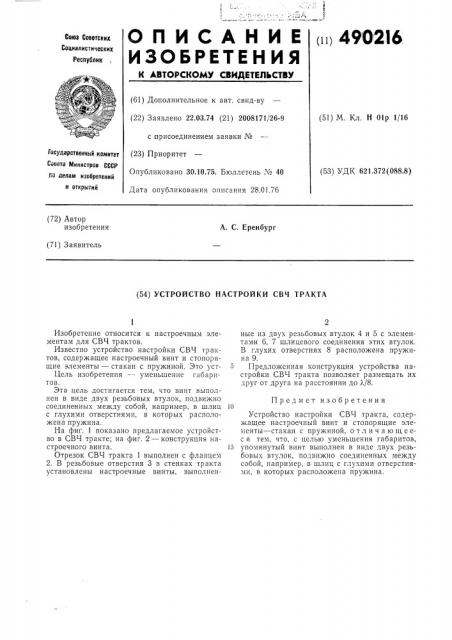

О П И С А Н И Е (и) 49 0 21&

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 22.03.74 (21) 2008171/26-9 с присоединением заявки № (23) Приоритет

Опубликовано 30.10.75. Бюллетень ¹ 40

Дата опубликования описания 28.01.76 (51) N. Кл. Н Olp 1/16

Государственный комитет

Совета Министров СССР ро делам изобретений и открытий (53) УДК 621.372(088.8) (72) Автор изобретения

A. С. Ереибург (71) Заявитель (54) УСТРОЙСТВО НАСТРОЙКИ СВЧ ТРАКТА

Изобретение относится к настроечным элементам для СВЧ трактов.

Известно устройство настройки СВЧ трактов, содержащее настроечный винт и стопорящие элементы — стакан с пружиной. Это устЦель изобретения — уменьшение габаритов.

Эта цель достигается тем, что винт выполнен в виде двух резьбовых втулок, подвижно соединенных между собой, например, в шлиц с глухими отверстиями, в которых расположена пружина.

На фиг. 1 показано предлагаемое устройство в СВЧ тракте; на фиг. 2 — конструкция настроечного винта.

Отрезок СВЧ тракта 1 выполнен с фланцем

2. В резьбовые отверстия 3 в стенках тракта установлены настроечные винты, выполненные из двух резьбовых втулок 4 и 5 с элементами 6, 7 шлицевого соединения этих втулок.

В глухих отверстиях 8 расположена пружина 9.

5 Предложенная конструкция устройства настройки СВЧ тракта позволяет размещать их друг от друга на расстоянии до Х/8.

Предмет изобретения

Устройство настройки СВЧ тракта, содержащее настроечный винт и стопорящие элементы — стакан с пружиной, о т л и ч а ю щ е еся тем, что, с целью уменьшения габаритов, 15 упомянутый винт выполнен в виде двух резьбовых втулок, подвижно соединенных между собой, например, в шлиц с глухпмн отверстиями, в которых расположена пружина.

490216

Составитель А. Кузнецов

Техред М. Семенов

Редактор Г. Яковлева

Корректор Л. Денискина

Заказ 3390/9 Изд. № 1954 Тираж 833 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5Ê-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
